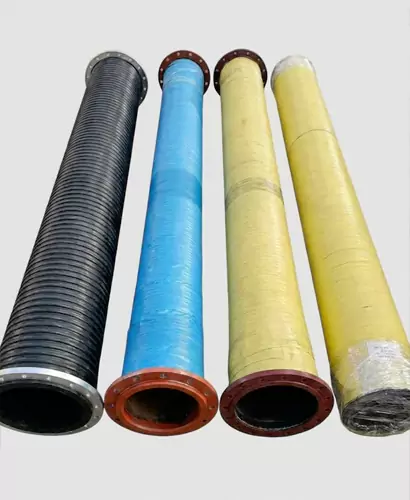

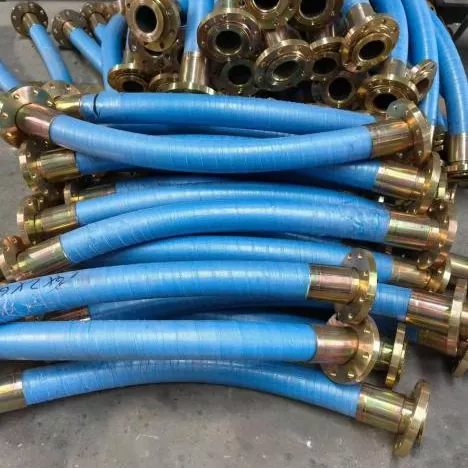

Wąż gumowy o dużej średnicyodgrywa kluczową rolę w branżach, w których przesył płynów o dużej objętości nie podlega negocjacjom. W JIDONGDA poświęciliśmy ponad dwie dekady na doskonalenie tych węży dla górnictwa, budownictwa, rolnictwa i sektora morskiego. Nasza inżynieria koncentruje się na wytrzymywaniu ekstremalnych nacisków, materiałów ściernych i trudnych warunków pogodowych, zachowując jednocześnie elastyczność i trwałość.

Zrozumienie wymagań technicznych,JIDONGDARozwiązania węży gumowych o dużej średnicy łączą najwyższej jakości mieszanki kauczuku naturalnego i syntetycznego z zaawansowanymi warstwami wzmacniającymi. Taka konstrukcja zapewnia odporność na korozję, starzenie i nagłe skoki ciśnienia. Kładziemy nacisk na gładką wykładzinę wewnętrzną, aby zminimalizować straty tarcia, bezpośrednio poprawiając wydajność operacyjną w zastosowaniach związanych z pompowaniem szlamu, pogłębianiem i odprowadzaniem wody.

Podstawowe parametry

Precyzja wymiarów i skład materiału definiuje naszą linię produktów. Poniżej przedstawiamy standardowe specyfikacje, które kierują wyborem inżynierów i menedżerów ds. zakupów. Należy pamiętać, że każdy parametr można dostosować do specjalistycznych wymagań projektu.

• Zakres średnicy wewnętrznej:Od 4 cali (102 mm) do 48 cali (1219 mm), pokrywające większość przemysłowych potrzeb w zakresie ssania i tłoczenia.
• Ocena ciśnienia:Ciśnienie robocze od 0,3 MPa do 2,5 MPa, przy współczynnikach bezpieczeństwa ciśnienia rozrywającego zwykle ustawionych na 3:1 lub 4:1 w zależności od zastosowania.

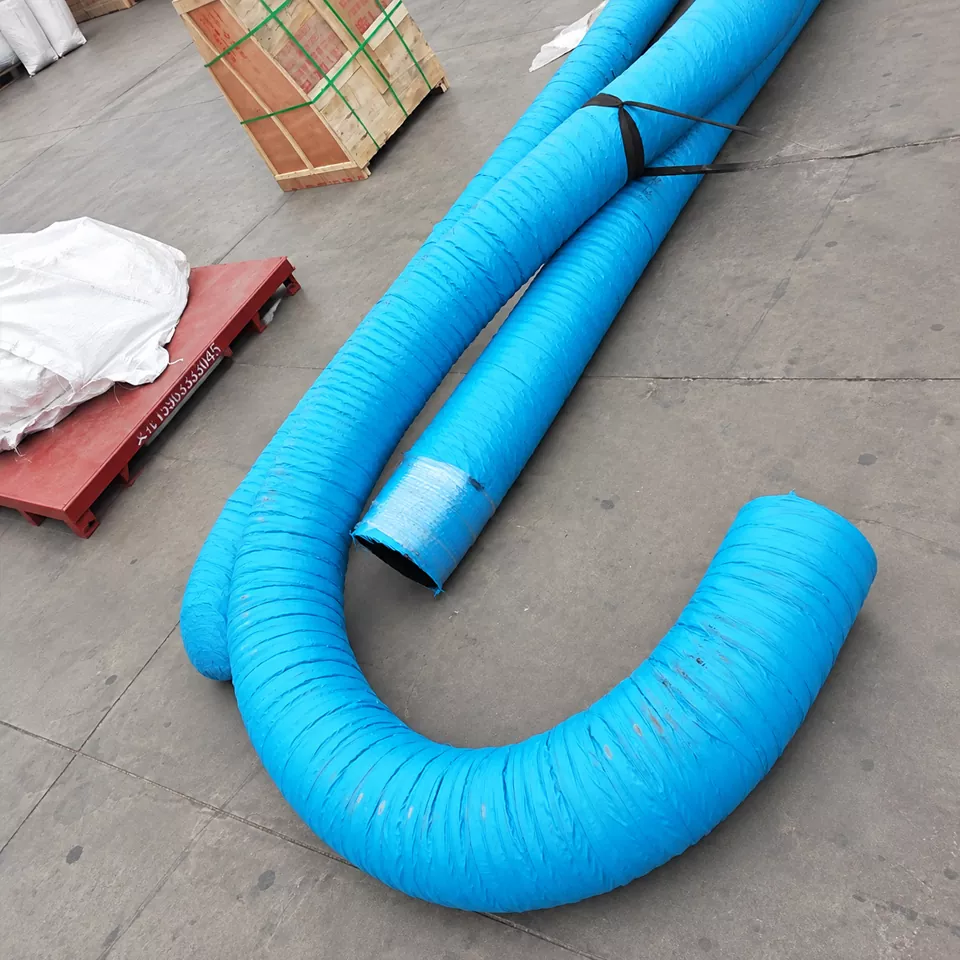

• Odporność na temperaturę:Węże standardowe wytrzymują temperaturę od -20°C do 80°C, natomiast wersje żaroodporne wytrzymują temperaturę do 120°C w przypadku przesyłu pary lub gorącego oleju.
• Materiał wyściółki:Dostępne opcje obejmują mieszankę NR/SBR zapewniającą odporność na ścieranie ogólne, NBR zapewniającą odporność na olej oraz EPDM zapewniającą odporność na czynniki chemiczne i warunki atmosferyczne.

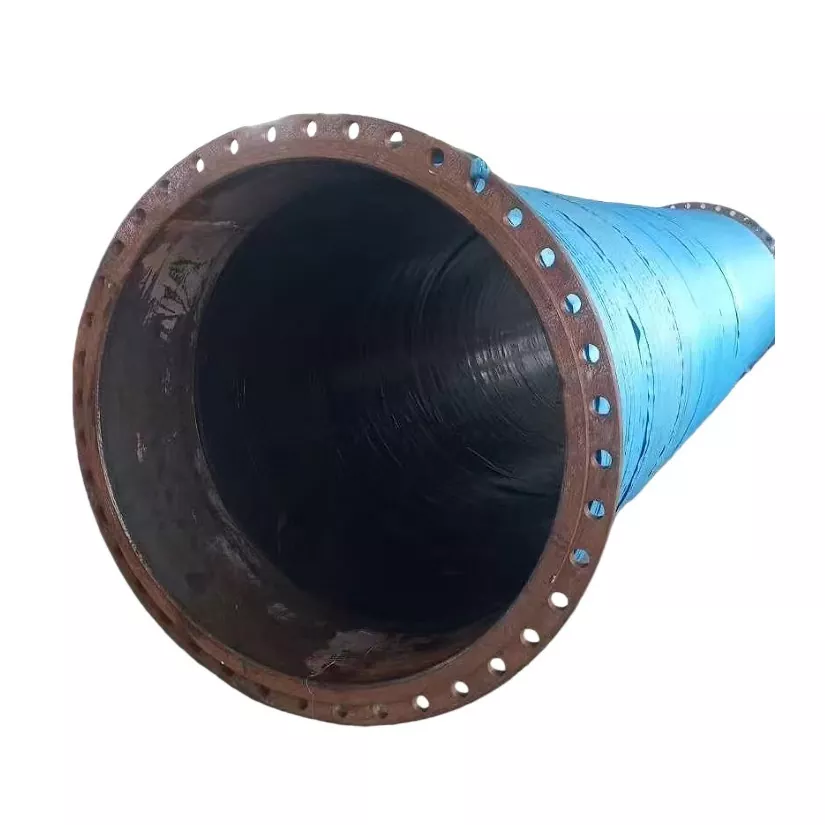

• Warstwy zbrojenia:Tkanina poliestrowa o dużej wytrzymałości na rozciąganie, spirala z drutu stalowego lub wiele warstw tekstylnych osadzonych w gumowej ściance w celu zapewnienia integralności strukturalnej.
• Właściwości okładki:Odporny na ścieranie, odporny na ozon i stabilizowany promieniami UV kauczuk syntetyczny chroniący przed degradacją środowiska.
• Dostępność długości:Standardowe długości 20 metrów lub 61 metrów, z niestandardowymi cięciami i kołnierzami przygotowanymi we własnym zakresie.
• Ocena próżni:Pełna zdolność podciśnienia w zastosowaniach ssących, zapewniona przez sztywny drut spiralny zintegrowany ze ścianką węża.

Zastosowania w różnych branżach

Wszechstronność węży gumowych JIDONGDA o dużej średnicy wynika z inżynierii umożliwiającej adaptację. Poniżej znajdują się główne sektory, w których węże te okazują się niezbędne.

• Górnictwo i przetwórstwo minerałów:Transport odpadów poflotacyjnych, zawiesin koncentratów i wody technologicznej na duże odległości. Odporna na ścieranie wyściółka radzi sobie z ostrymi, ciężkimi cząstkami bez szybkiego zużycia.

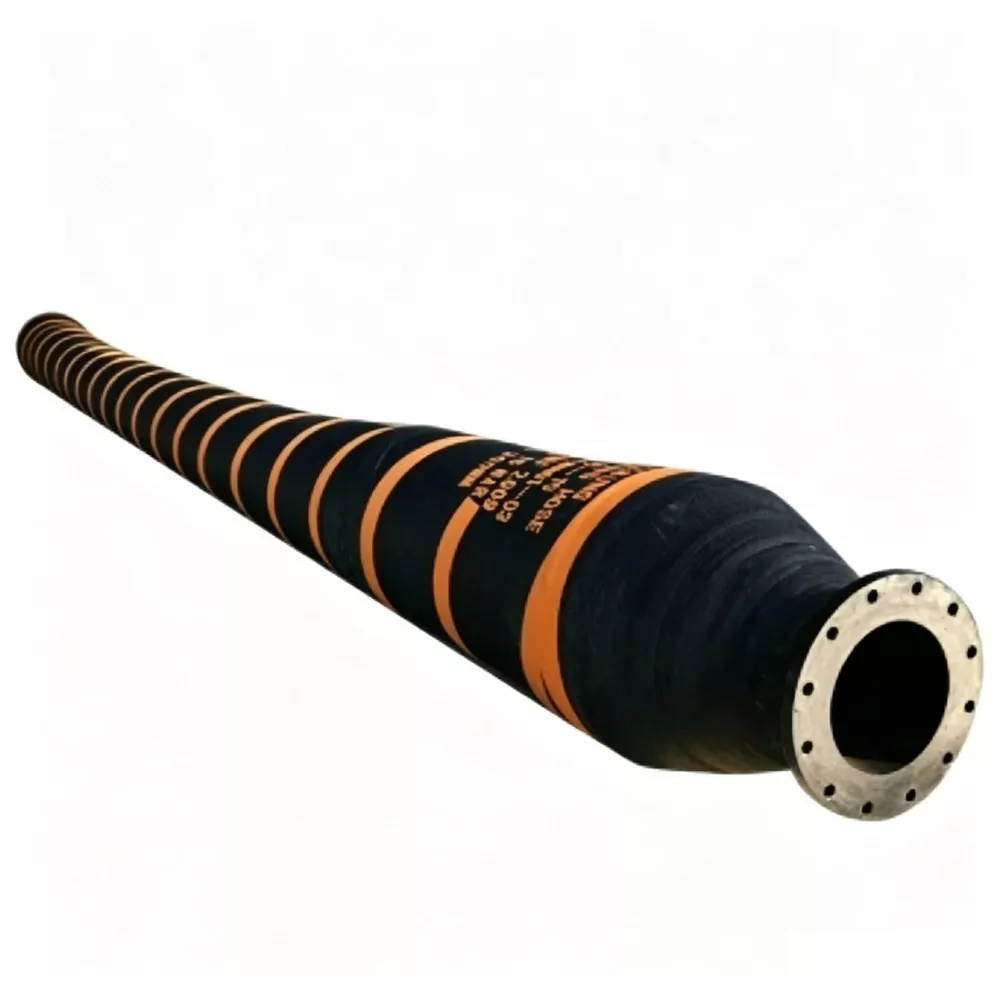

• Operacje pogłębiania:Zasysanie i odprowadzanie piasku, żwiru i mułu z rzek, portów i dna morskiego. Elastyczność węża umożliwia ciągły ruch pogłębiarek i pływających rurociągów.
• Nawadnianie i odprowadzanie wody w rolnictwie:Transport wody na dużą skalę ze zbiorników na pola, a także pompowanie przeciwpowodziowe. Lekka konstrukcja węża w stosunku do jego średnicy ułatwia zakładanie i wyjmowanie.
• Odwadnianie placu budowy:Usuwanie wód gruntowych i deszczowych z wykopów, fundamentów i tuneli. Pełna wartość próżni zapewnia stałe ssanie nawet przy wysokich wymaganiach dotyczących podnoszenia.

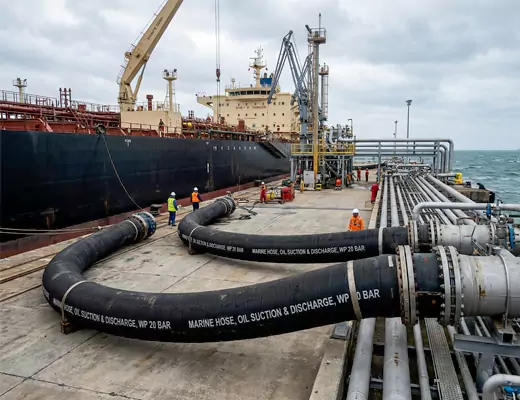

• Morskie i przybrzeżne:Transport wody balastowej, pompowanie zęz i reagowanie na wycieki oleju. Specjalne pokrywy olejoodporne i ognioodporne spełniają rygorystyczne przepisy bezpieczeństwa morskiego.
• Gospodarka odpadami przemysłowymi:Postępowanie ze ściekami korozyjnymi i chemicznymi produktami ubocznymi w oczyszczalniach. Wkładki EPDM zapewniają doskonałą odporność na szeroki zakres poziomów pH.
• Wytwarzanie energii:Rurociągi poboru i odprowadzania wody chłodzącej dla elektrowni cieplnych. Węże wytrzymują stały przepływ wody i umiarkowane temperatury bez osadzania się kamienia i degradacji.

Zalety wyboru JIDONGDA jako dostawcy węży

Wybór dostawcy węża gumowego o dużej średnicy wymaga oceny czegoś więcej niż tylko samego produktu. JIDONGDA integruje serwis, testowanie i logistykę, aby zapewnić pełną niezawodność.

• Bezpośrednia kontrola jakości w fabryce:Nasze wewnętrzne laboratorium codziennie przeprowadza badania reometryczne, analizy wytrzymałości na rozciąganie i badania odporności na ścieranie. Do każdej przesyłki klienci otrzymują szczegółowe certyfikaty testów.
• Niestandardowe wsparcie inżynieryjne:Zatrudniamy inżynierów, którzy oceniają warunki na miejscu, zalecają optymalne konfiguracje węży i ​​projektują specjalne połączenia końcowe, które zmniejszają złożoność instalacji.
• Globalna wiedza logistyczna:Węże są pakowane w folie ochronne i wysyłane metodą luzem lub w kontenerach do dowolnego większego portu na całym świecie. Nasz zespół dokumentacyjny zapewnia sprawną odprawę celną.
• Konkurencyjny całkowity koszt posiadania:Wydłużone okresy międzyobsługowe i niskie wymagania konserwacyjne rekompensują początkową inwestycję. Wielu klientów zgłasza trzy do pięciu razy dłuższą żywotność w porównaniu do generycznych alternatyw.
• Szybki rozwój prototypów:W przypadku unikalnych projektów możemy wyprodukować próbki węży w ciągu 15 dni, co umożliwia przetestowanie w terenie przed rozpoczęciem produkcji na pełną skalę.

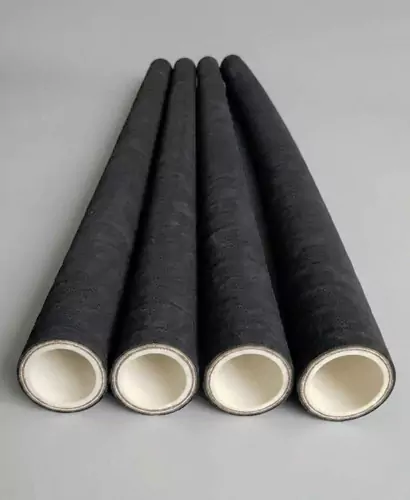

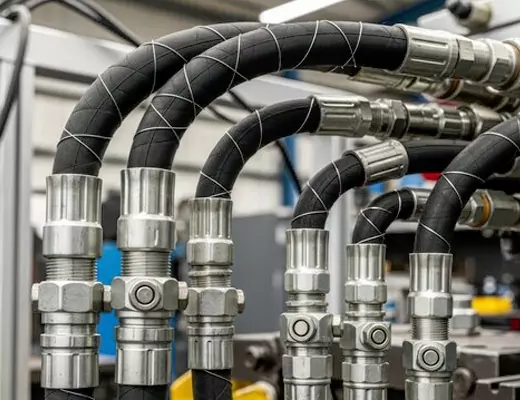

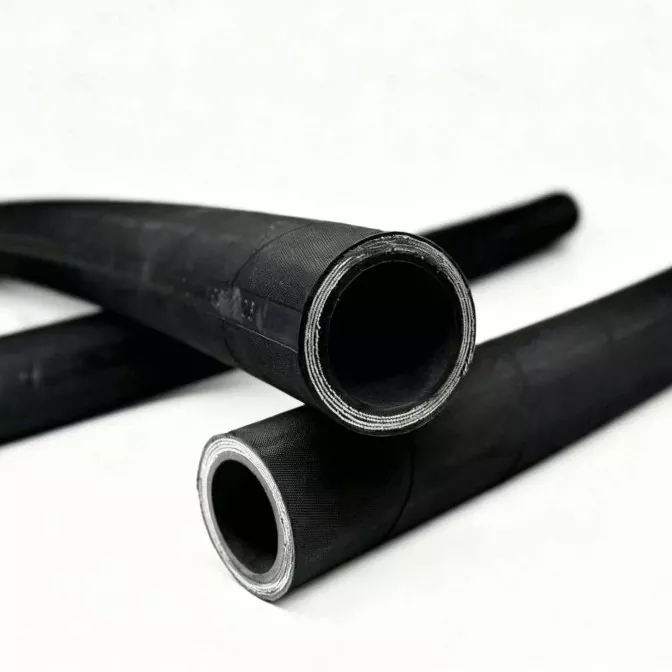

Wąż gumowy wysokiego ciśnieniastanowi krytyczny element niezliczonych systemów przemysłowych, hydraulicznych i pneumatycznych. Jego zdolność do przesyłania płynów, gazów i materiałów ściernych pod ekstremalnymi ciśnieniami przy jednoczesnym zachowaniu elastyczności sprawia, że ​​jest niezastąpiony. Zrozumienie parametrów projektowych, składu materiałów i technologii zbrojenia tych węży jest niezbędne do wyboru odpowiedniego produktu i zapewnienia bezpieczeństwa operacyjnego.

Konstrukcja rdzenia

Każdy wysokociśnieniowy wąż gumowy jest zbudowany wokół trójwarstwowej struktury zaprojektowanej z myślą o trwałości i niezawodności pod obciążeniem. Rura wewnętrzna, warstwa wzmacniająca i zewnętrzna osłona współpracują ze sobą, aby wytrzymać intensywne ciśnienia robocze, są odporne na degradację chemiczną i wytrzymują zużycie środowiskowe.

• Dętka:Opracowany na bazie syntetycznych związków gumy, takich jak NBR (nitryl), EPDM, SBR lub neopren. Wybór zależy od transportowanego płynu. NBR wyróżnia się odpornością na olej i paliwo, natomiast EPDM radzi sobie z wodą i parą o wysokiej temperaturze. JIDONGDA wykorzystuje niestandardowe mieszanki mieszanek, aby osiągnąć optymalną kompatybilność z olejami hydraulicznymi, płynami na bazie wody i agresywnymi chemikaliami.
• Warstwa wzmacniająca:To jest sedno zdolności do przenoszenia ciśnienia. W gumie osadzonych jest wiele warstw oplotu z drutu stalowego o wysokiej wytrzymałości lub spiralnie zwiniętego drutu stalowego. W niektórych projektach zastosowano oplot tekstylny dla umiarkowanego nacisku. W przypadku wymagań ekstremalnie wysokich ciśnień powszechne są cztery lub sześć warstw zbrojenia z drutu spiralnego. Węże JIDONGDA charakteryzują się ściśle kontrolowanymi kątami oplotu i naprężeniem drutu, aby zmaksymalizować wytrzymałość na rozerwanie przy jednoczesnym zachowaniu elastyczności.
• Osłona zewnętrzna:Zapewnia odporność na ścieranie, ozon, warunki atmosferyczne i olej. Zwykle wykonane z neoprenu lub kauczuku syntetycznego z dodatkową obróbką powierzchni. Pokrywy JIDONGDA są zaprojektowane z gładkim lub owiniętym wykończeniem, a do zastosowań górniczych dostępne są specjalne pokrywy zatwierdzone przez MSHA.

Często zadawane pytania

Jakie współczynniki bezpieczeństwa należy uwzględnić przy wyborze węża gumowego wysokociśnieniowego?

Standardem branżowym jest współczynnik bezpieczeństwa 4:1 pomiędzy ciśnieniem rozrywającym a maksymalnym ciśnieniem roboczym. Jednak aplikacje dynamiczne, w których występują skoki ciśnienia lub cykle impulsów, często wymagają wyższego współczynnika, na przykład 5:1 lub 6:1.JIDONGDAzespół inżynierów może pomóc w obliczeniu odpowiedniego marginesu bezpieczeństwa na podstawie tętnienia pompy, przyspieszenia i profilu ciśnienia systemu. Nigdy nie przekraczaj ciśnienia roboczego opublikowanego przez producenta i zawsze rozważ obniżenie wartości znamionowych temperatury.

Jak temperatura wpływa na działanie węża gumowego?

Wraz ze wzrostem temperatury mieszanki gumowe miękną, a wytrzymałość zbrojenia może się zmniejszyć. Na przykład wąż NBR o ciśnieniu 4000 psi w temperaturze 100°C może wytrzymać jedynie 3200 psi w temperaturze 120°C. JIDONGDA udostępnia krzywe obniżania wartości znamionowych w swoich katalogach technicznych. W przypadku ciągłej pracy w wysokiej temperaturze powyżej 120°C należy rozważyć węże z rurami wewnętrznymi z HNBR lub EPDM i odpowiednią izolacją. Niskie temperatury mogą powodować kruchość gumy; W pobliżu tej wartości granicznej należy nadal ostrożnie obchodzić się z wężem o temperaturze znamionowej -40°F.

Jakie normy spełniają węże gumowe JIDONGDA?

Węże JIDONGDA są produkowane tak, aby spełniać lub przekraczać normy SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 i DIN 20022/20023. Wiele węży posiada także atesty MSHA dla górnictwa. Pełne certyfikaty i raporty z testów serii są dostarczane na żądanie.

Jak prawidłowo zmierzyć długość zespołu węża gumowego wysokociśnieniowego?

Zmierz odległość od powierzchni uszczelniającej do powierzchni uszczelniającej wzdłuż linii środkowej węża, łącznie z końcami złączek. Należy uwzględnić możliwość frezowania zagięć i rozszerzalności cieplnej. JIDONGDA oferuje przewodnik pomiarowy i może wytwarzać niestandardowe zespoły na miejscu. Użycie odpowiedniej długości zapobiega nadmiernym naprężeniom złączek i wydłuża ich żywotność.

Co powoduje awarię węża gumowego i jak mogę temu zapobiec?

Typowe przyczyny awarii obejmują: erozję wewnętrzną rury spowodowaną dużą prędkością płynu (przekraczającą zalecany przepływ), zmęczenie zbrojenia spowodowane nadmiernymi skokami ciśnienia, ścieranie zewnętrzne spowodowane tarciem o inne węże lub części maszyny oraz niezgodność chemiczną powodującą pęcznienie lub twardnienie. Zapobiegaj awariom, korzystając z arkusza aplikacji JIDONGDA, aby dopasować wąż do cieczy i ciśnienia, instalując tuleje ochronne lub osłony węża w trudnych obszarach i wdrażając program regularnych inspekcji.

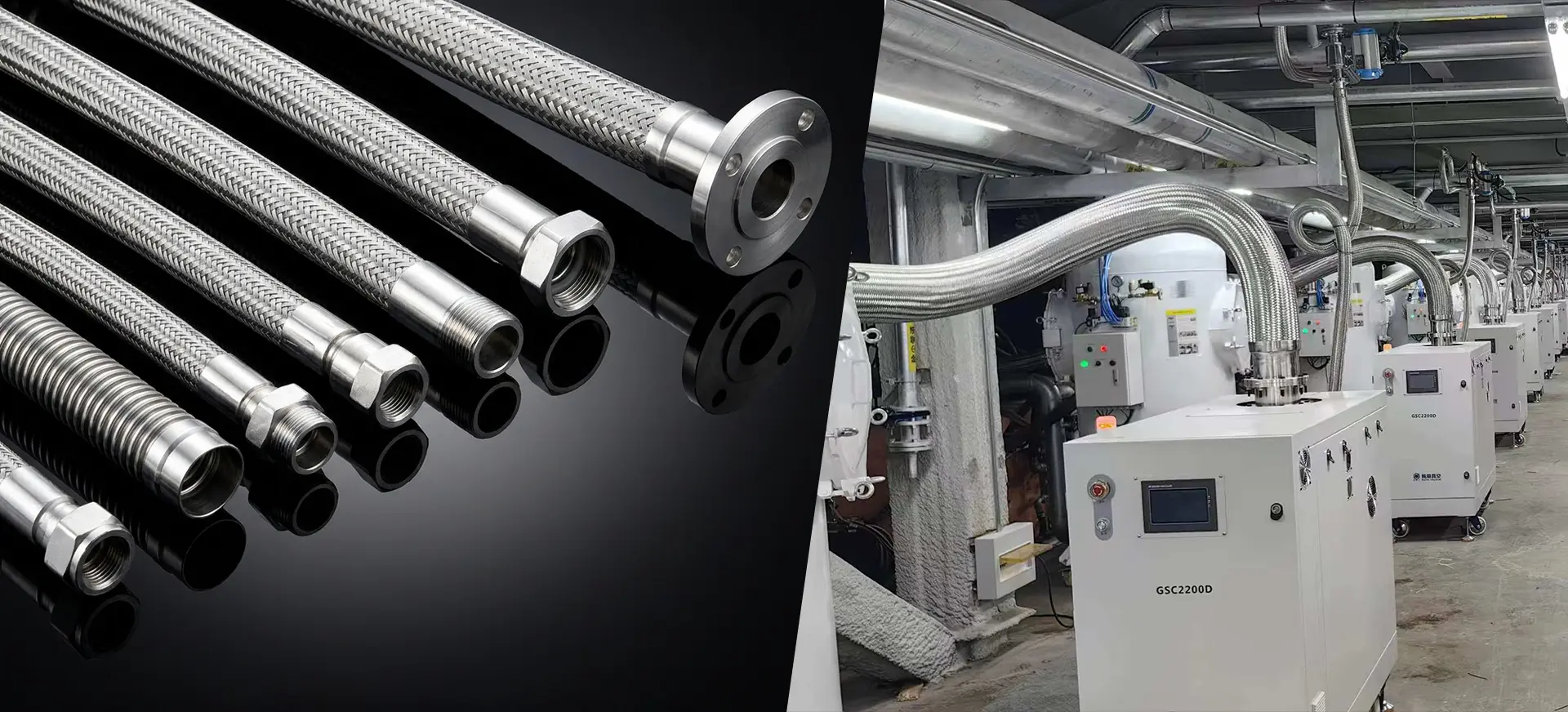

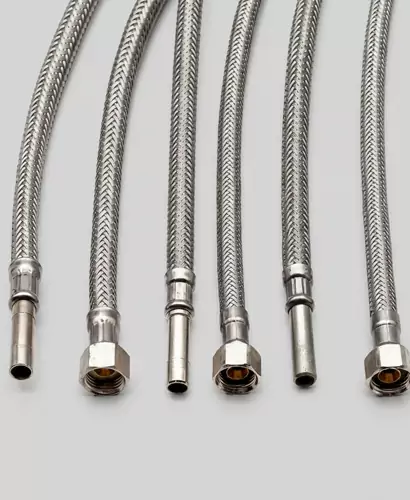

TheWąż metalowysłuży jako podstawowy element niezliczonych przemysłowych, komercyjnych i mieszkaniowych systemów przesyłu płynów. Zaprojektowane tak, aby pochłaniać wibracje, kompensować rozszerzalność cieplną i korygować niewspółosiowość, te elastyczne przewody zapewniają bezpieczną i niezawodną pracę w wymagających warunkach.JIDONGDArozwinęła projektowanie i produkcję metalowych zespołów węży poprzez rygorystyczny dobór materiałów, precyzyjne procesy karbowania i dokładną integrację końcówek.

Kluczowe parametry i konfiguracje produktu

• Średnica nominalna (DN): Zakres od DN6 (1/4 cala) do DN300 (12 cali) i więcej dla rurociągów przemysłowych o dużej skali.
• Ciśnienie robocze (PW): Zwykle od pełnej próżni do 350 barów, w zależności od średnicy, liczby warstw oplotu i grubości pofałdowania.
• Ciśnienie rozrywające (PB): Zaprojektowane ze współczynnikiem bezpieczeństwa 4:1 w stosunku do ciśnienia roboczego dla standardowych zespołów.
• Zakres temperatur: Standardowe zespoły ze stali nierdzewnej pracują w zakresie od -200°C do +600°C; stopy wysokotemperaturowe wydłużają tę temperaturę do 800°C lub więcej.
• Promień zgięcia: Statyczne i dynamiczne minimalne promienie zgięcia są określone dla każdej średnicy, aby zapobiec nadmiernym naprężeniom.
• Elastyczność i długość skoku: Zdefiniowane przez osiowe ściskanie, rozciąganie, zdolność do przesunięcia bocznego i ruch kątowy.
• Końcówki: Kołnierzowe, gwintowane, z końcówkami do spawania, sanitarne, krzywkowe lub niestandardowe.

Często zadawane pytania

Jaka jest różnica między pierścieniowym a spiralnym wężem z blachy falistej i który zaleca JIDONGDA?

Pierścieniowy wąż karbowany składa się z szeregu jednolitych, równoległych pierścieni, zapewniających doskonałą elastyczność, mniejszy promień zgięcia i wyższą zdolność ciśnieniową dzięki skuteczniejszemu wzmocnieniu oplotu. Spiralny wąż falisty ma ciągły profil spiralny, co ogólnie zapewnia niższą elastyczność i ciśnienie, ale czasami niższy koszt w niekrytycznych zastosowaniach statycznych. JIDONGDA produkuje przede wszystkim pierścieniowe węże faliste, ponieważ zapewniają lepszą ogólną wydajność, dłuższą trwałość zmęczeniową i kompatybilność z warunkami pełnej próżni. W przypadku zastosowań, które nie wymagają dużej elastyczności, wersje śrubowe mogą być dostarczone na żądanie, po dokładnym sprawdzeniu technicznym.

Jak określić prawidłową długość metalowego węża do pochłaniania drgań?

Aby zapewnić pochłanianie drgań, zespół musi być na tyle długi, aby wymuszony ruch nie spowodował zgięcia węża poniżej jego dynamicznego minimalnego promienia zgięcia. Długość użytkowa – część węża wolna od ograniczeń związanych z mocowaniem końcowym – powinna wynosić co najmniej 10-krotność średnicy nominalnej w przypadku prostych wibracji bocznych i powinna być dłuższa, gdy zarówno amplituda, jak i częstotliwość wibracji są wysokie. Inżynierowie aplikacji JIDONGDA mogą przeprowadzić analizę ruchu na podstawie danych dotyczących przemieszczenia, aby zalecić dokładną wymaganą długość swobodną, ​​zapobiegając przedwczesnym awariom zmęczeniowym.

Czy metalowy wąż może być używany w warunkach pełnej próżni bez zapadania się?

Tak, pierścieniowe węże karbowane JIDONGDA z pełnym pokryciem oplotem są przystosowane do pracy z pełną próżnią. Profil falisty został specjalnie zaprojektowany tak, aby zewnętrzny oplot zapobiegał skręcaniu się lub wyboczeniu, gdy ciśnienie wewnętrzne spadnie poniżej ciśnienia atmosferycznego. W przypadku krytycznych zastosowań wymagających wysokiej próżni w podwyższonej temperaturze należy dokonać przeglądu systemu, aby potwierdzić, że materiał zachowuje wystarczającą wytrzymałość. W takich przypadkach można zastosować wykładzinę, aby zapewnić stabilność strukturalną.

Co powoduje zużycie oplotu i jak temu zapobiec?

Zużycie oplotu wynika głównie z ścierania o sąsiednie struktury, tarcia w wyniku nadmiernego ruchu lub tarcia pomiędzy oplotem a falistym rdzeniem. Kontakt między oplotami podczas ruchu cyklicznego może również powodować miejscowe zużycie. Środki zapobiegawcze obejmują instalację węża z odpowiednim odstępem, stosowanie ochronnych osłon zewnętrznych, takich jak zbroja blokująca lub osłony silikonowe, oraz unikanie układów instalacyjnych powodujących kontakt oplotu z oplotem lub oplotu ze strukturą. JIDONGDA może fabrycznie zamontować tuleje ochronne, które znacznie wydłużają żywotność montażu w środowiskach ściernych.

W jaki sposób zespoły JIDONGDA są testowane przed wysyłką?

Każdy zespół przechodzi próbę ciśnienia hydrostatycznego przy 1,5-krotności znamionowego ciśnienia roboczego, z czasem przetrzymywania zgodnym z międzynarodowymi standardami. W przypadku obsługi gazowej wykonywany jest test pneumatyczny w kontrolowanych warunkach. Dodatkowe badania nieniszczące, takie jak inspekcja penetracyjna spoin, pozytywna identyfikacja materiału (PMI) i wykrywanie wycieków helu, są dostępne na żądanie. Regularnie przeprowadza się testy na rozerwanie próbek z każdej partii produkcyjnej w celu sprawdzenia marginesów projektowych. Certyfikaty zgodności i raporty z testów stanowią standardową dokumentację.

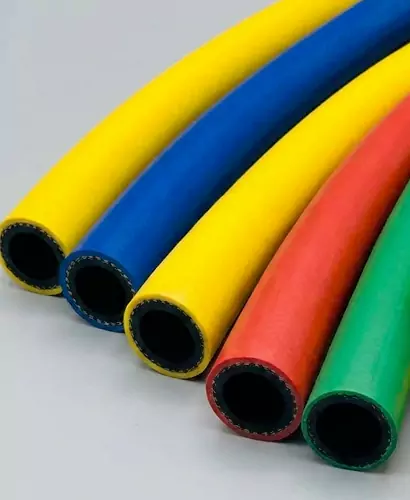

TheWąż niemetalowyjest podstawowym elementem nowoczesnych systemów transportu płynów, transportu chemikaliów, transportu pneumatycznego i systemów próżniowych. Zaprojektowane z zaawansowanych polimerów, elastomerów i wzmocnionych kompozytów, węże niemetalowe pokonują wiele ograniczeń sztywnych metalowych rur i elastycznych węży metalowych, takich jak korozja, pękanie zmęczeniowe i nadmierna waga. JIDONGDA udoskonalała projektowanie i produkcję węży niemetalowych przez ponad dwie dekady, dostarczając produkty, które łączą w sobie wysoką elastyczność, wyjątkową odporność chemiczną i długą żywotność.

Podstawowe zalety

• Doskonała odporność na korozję:Wykładziny termoplastyczne i elastomerowe są z natury odporne na kwasy, zasady, rozpuszczalniki i roztwory soli, które szybko niszczą stal nierdzewną i stal ocynkowaną.
• Lekka konstrukcja:Zespoły węży niemetalowych często ważą 60–70% mniej niż równoważne węże metalowe, co zmniejsza obciążenie konstrukcyjne i umożliwia szybszą ręczną obsługę na miejscu.
• Tłumienie zmęczenia i drgań:Struktury polimerowe pochłaniają pulsacje, uderzenia wodne i wibracje mechaniczne, zapobiegając przedwczesnym uszkodzeniom w punktach połączeń.
• Izolacja elektryczna:Wiele materiałów niemetalowych zapewnia wysoką wytrzymałość dielektryczną, co czyni je idealnymi do zastosowań w pobliżu transformatorów, urządzeń trakcji kolejowej i atmosfer wybuchowych.
• Węższy promień zgięcia:Kompozytowe, niemetalowe konstrukcje węży umożliwiają zginanie bez załamań, co upraszcza instalację w ograniczonych przestrzeniach.
• Opcje higienicznego i gładkiego otworu:Węże z PTFE, silikonu i PVC dopuszczonego do kontaktu z żywnością oferują wyjątkowo gładkie powierzchnie wewnętrzne, które zapobiegają rozwojowi bakterii, spełniają wymagania FDA i UE 1935/2004 oraz ułatwiają czyszczenie CIP/SIP.

Aplikacja

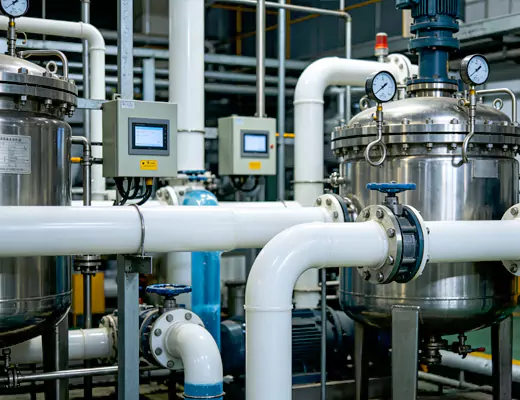

• Dozowanie i transfer środków chemicznych:Węże z PTFE i NBR bezpiecznie transportują stężone kwasy (HCl, H₂SO₄), sodę kaustyczną, rozpuszczalniki i półprodukty farmaceutyczne bez wymywania i degradacji. Zintegrowane przewody uziemiające w wykonaniu antystatycznym zapobiegają gromadzeniu się ładunku w atmosferze wybuchowej (strefa ATEX 1/2).
• Jedzenie i napoje:Węże silikonowe i poliuretanowe, niemetalowe spełniają wymagania FDA i UE dotyczące kontaktu z żywnością. Obsługują produkty mleczne, piwo, wino, oleje jadalne i wodę o wysokiej czystości bez przenoszenia zanieczyszczeń. Gładkie otwory umożliwiają higieniczne połączenia i minimalizują zatrzymywanie produktu.
• Para o wysokiej temperaturze i gorący olej:Specjalnie złożone węże z EPDM i silikonu wytrzymują parę nasyconą do 165°C i przesyłanie gorącego oleju, zmniejszając wymagania izolacyjne w porównaniu z rurami metalowymi.
• Rolnictwo i nawadnianie:Węże z PVC i kompozytów niemetalowych są odporne na promieniowanie UV i glony, umożliwiając dostarczanie wody i płynnych nawozów przez duże czopy i systemy kroplowe. Ich lekki charakter umożliwia szybkie sezonowe rozmieszczenie i odzyskanie.
• Transport pneumatyczny i próżniowy:Węże wzmocnione poliuretanem i UHMWPE transportują granulaty ścierne, pelety z tworzyw sztucznych, trociny i proszki. Wersje antystatyczne bezpiecznie rozpraszają ładunki elektrostatyczne podczas przepływu materiału z dużą prędkością.
• Morskie i przybrzeżne:Niemetalowe węże z osłonami z EPDM lub neoprenu są odporne na mgłę solną, promienie UV i rozpryski oleju, służąc jako przewody wody pitnej, odprowadzające szarą wodę oraz połączenia chłodziwa w maszynowni na statkach i platformach.
• Laboratorium i Biofarmaceutyka:Węże z ultraczystego PTFE i silikonu utwardzanego platyną są niezbędne w pętlach WFI, chromatografii, transferze mediów i zespołach jednorazowego użytku w bioprocesie, gdzie należy zminimalizować ilość substancji wymywalnych i ekstrahowalnych.

Kontrola jakości i produkcja na zamówienie JIDONGDA

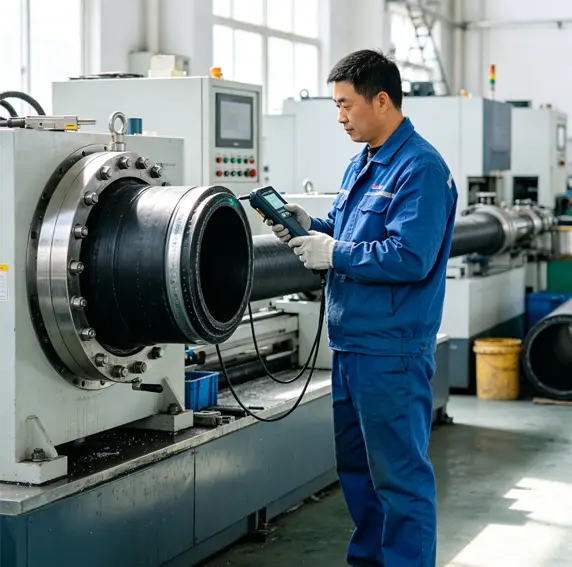

Każdy wąż niemetalowy wychodzący zFabryka JIDONGDAjest wynikiem rygorystycznej kontroli procesu, od analizy reologicznej przychodzącego surowca po test rozrywania końcowego montażu. Możliwości naszego stanowiska badawczego obejmują badania ciśnieniem hydrostatycznym do 400 barów, badania zapadania się w próżni, kontrole ciągłości elektrycznej (dla gatunków antystatycznych) oraz komory do przyspieszonego starzenia UV/ozonem. JIDONGDA posiada certyfikaty ISO 9001:2015 i ISO 14001, a nasze środowisko pomieszczeń czystych (klasa 100 000) jest dedykowane do produkcji węży silikonowych i PTFE dla klientów z branży biofarmaceutycznej. Oferujemy szybkie prototypowanie niestandardowych wymiarów węży, osłon w specjalnych kolorach, materiałów hybrydowych i konstrukcji wielolaminowych, których nie obejmuje żaden standardowy katalog. Krótkie terminy dostaw i wsparcie techniczne ze strony naszych inżynierów ds. zastosowań sprawiają, że JIDONGDA jest zaufanym partnerem zarówno dla globalnych dystrybutorów, jak i producentów oryginalnego sprzętu.

W przypadku projektów wymagających obszernej dokumentacji, wsparcia w zakresie prowadzenia węży 3D lub testowania próbek pod kątem agresywnych mediów, JIDONGDA zaprasza do skontaktowania się z naszym zespołem inżynierów w celu przedstawienia specyfikacji technicznej. Nasi specjaliści zajmujący się materiałoznawstwem zarekomendują optymalną konfigurację węża niemetalowego oraz przedstawią pełny protokół testu i analizę cyklu życia, pomagając Ci osiągnąć niezawodność operacyjną bez nadmiernego określania kosztownych, egzotycznych stopów.
