Dostawca węży metalowych w oplocie z Chin

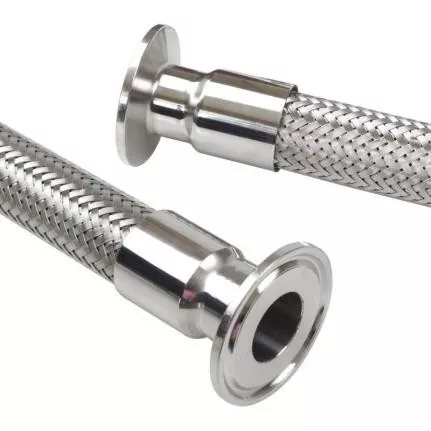

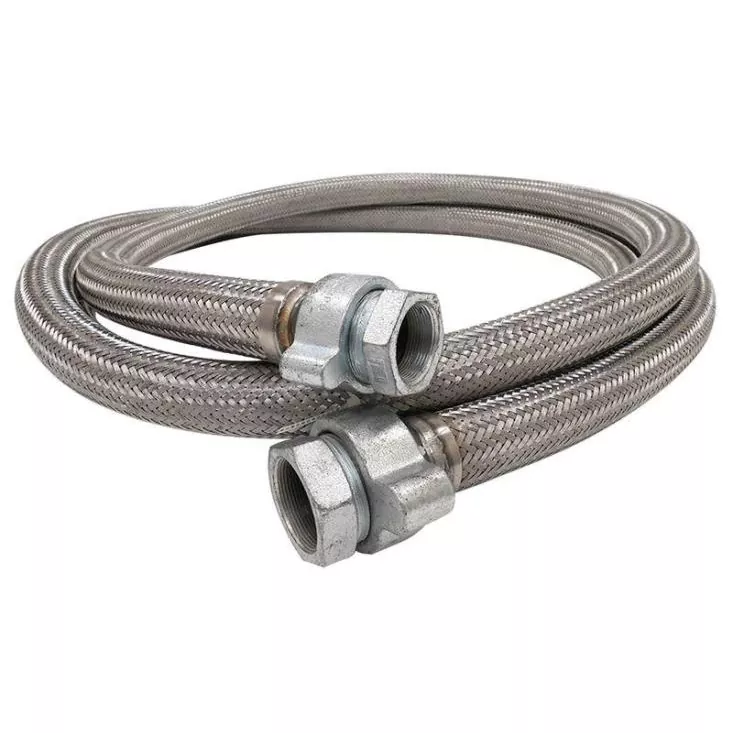

Wąż metalowy w oplocie to solidny, elastyczny przewód przeznaczony do przesyłu cieczy, gazów i cząstek stałych w warunkach ekstremalnego ciśnienia, temperatury i wibracji. Składa się z falistego rdzenia metalowego – zwykle ze stali nierdzewnej – otoczonego jedną lub wieloma warstwami oplotu z drutu o dużej wytrzymałości na rozciąganie. To wzmocnienie oplotu radykalnie poprawia odporność na ciśnienie, chroni przed ścieraniem i zapobiega wydłużeniu węża pod obciążeniem. W przeciwieństwie do zamienników gumowych lub plastikowych, wąż metalowy z oplotem jest odporny na zamrażanie kriogeniczne, wysoką temperaturę do 1500°F, żrące chemikalia i intensywne zginanie mechaniczne, co czyni go niezbędnym w zakładach petrochemicznych, hydraulice lotniczej, przetwórstwie spożywczym, produkcji farmaceutycznej i transporcie gazów przemysłowych.JIDONGDAprojektuje każdy wąż metalowy w oplocie, aby spełniał rygorystyczne międzynarodowe standardy, zapewniając szczelność w najbardziej wymagających środowiskach.

Często zadawane pytania

Jak określić prawidłową długość metalowego węża w oplocie dla mojego zastosowania?

Długość na żywo to część węża, która aktywnie zgina się i pochłania ruch. Oblicza się go na podstawie odległości przesunięcia pomiędzy dwoma punktami połączenia, korzystając ze wzoru: Długość użytkowa = SQRT(6 x Przesunięcie x Promień), gdzie Promień to minimalny dynamiczny promień zgięcia wybranego węża. Statyczne końcówki i usztywniona strefa oplotu w pobliżu kołnierzy nie są częścią długości użytkowej. JIDONGDA sugeruje dodanie co najmniej 5% dodatkowej długości jako margines bezpieczeństwa i upewnienie się, że zespół nigdy nie zostanie całkowicie rozciągnięty. W przypadku pętli rozszerzalności cieplnej zapoznaj się z naszym arkuszem danych technicznych lub podaj wymiary systemu, a nasz zespół bezpłatnie wygeneruje zalecenie dotyczące długości.

Czy wąż metalowy w oplocie może wytrzymać jednocześnie wysoką temperaturę i wysokie ciśnienie?

Tak, ale należy zastosować współczynnik obniżający rating. Wraz ze wzrostem temperatury granica plastyczności stali nierdzewnej maleje. W temperaturze 500°F (260°C) stal nierdzewna 304 zachowuje około 85% swojej wytrzymałości w temperaturze pokojowej; w temperaturze 1000°F (538°C) spada do około 60%. Dlatego maksymalne dopuszczalne ciśnienie robocze należy proporcjonalnie zmniejszyć. JIDONGDA dostarcza wykresy wartości znamionowych ciśnienia i temperatury dla każdej kombinacji stopu i oplotu, zapewniając bezpieczny wybór. W skrajnych przypadkach przejście na stal 321 lub Inconel utrzymuje wyższą zdolność ciśnieniową w temperaturze. Zawsze należy uwzględnić również rozszerzalność cieplną rurociągu — wąż musi być wystarczająco długi, aby dostosować się do wzrostu rury bez przekraczania jej limitów ruchu.

Jaki jest typowy czas realizacji niestandardowego węża metalowego w oplocie?

Standardowe konfiguracje z oplotem ze stali nierdzewnej 304 lub 316 i wspólnymi końcówkami są dostarczane w ciągu 5–10 dni roboczych. Wysoce spersonalizowane zespoły obejmujące stopy egzotyczne, potrójny oplot, duże średnice powyżej DN200, specjalne czyszczenie pod kątem obsługi tlenu lub certyfikacja NACE mogą zająć 3–5 tygodni. JIDONGDA utrzymuje zapasy rur falistych i oplotów w średnicach od DN6 do DN100, aby przyspieszyć dostawę. W przypadku pilnych przestojów zakładów dostępna jest usługa ekspresowa z czasem realizacji w ciągu 48 godzin. Skontaktuj się z naszym zespołem wsparcia, przedstawiając rysunek lub wymagane specyfikacje, a dokładny czas realizacji podamy w ciągu jednego dnia roboczego.

W jaki sposób JIDONGDA zapewnia identyfikowalność i zgodność ze standardami branżowymi?

Każda cewka surowca trafia do naszego zakładu z certyfikatami materiałowymi 3.1 zgodnie z normą EN 10204. Numer partii węża, partia oplotu i pieczątki operatora spawania są rejestrowane w naszym systemie ERP i powiązane z numerem seryjnym końcowego montażu. Numer ten jest wygrawerowany laserowo na trwałej etykiecie ze stali nierdzewnej przymocowanej do węża. Certyfikaty takie jak PED, ASME, CRN dla Kanady i NACE MR0175 są potwierdzane poprzez udokumentowane kontrole i testy. JIDONGDA dostarcza również końcowy raport z inspekcji zawierający szczegółowe wyniki testów ciśnieniowych, kontroli wymiarów oraz wszelkie dodatkowe wyniki PMI lub radiografii. Klienci mogą zamówić kompletną książkę danych dotyczącą krytycznej dokumentacji projektu.

Jakie są awarie węży metalowych w oplocie i jak można im zapobiegać?

Do głównych trybów awarii zalicza się zmęczenie oplotu spowodowane nadmiernym cyklicznym zginaniem, korozję pod oplotem spowodowaną uwięzioną wilgocią lub chlorkami, pękanie spoin montażowych na skutek nieprawidłowego ustawienia oraz pęknięcie pod ciśnieniem w wyniku skoków ciśnienia w systemie. Zapobieganie zaczyna się od właściwego doboru — wybierz wąż o odpowiednich parametrach ciśnienia i temperatury oraz promieniu zgięcia odpowiednim do cyklu ruchu. Podczas montażu należy unikać nadmiernego dokręcania i nieprawidłowego ustawienia kąta. W przypadku środowisk bogatych w chlorki należy wybrać oplot 316L i rozważyć okresowe mycie. JIDONGDA zaleca wdrożenie programu kontroli wzrokowej w regularnych odstępach czasu; poszukaj przerwanych drutów oplotu, wybrzuszeń lub wycieków rdzy. Wymiana węży przed upływem obliczonego okresu ich trwałości zmęczeniowej eliminuje nieplanowane przestoje.
