Podsumowanie artykułu: A złącze dylatacyjne z blachy falistejzapewnia kontrolowaną elastyczność rurociągów przemysłowych narażonych na rozszerzalność cieplną, wibracje, wahania ciśnienia i ruchy mechaniczne. Dzięki zastosowaniu falistej konstrukcji mieszkowej ze stali nierdzewnej może kompensować przemieszczenia osiowe, boczne i kątowe, pomagając jednocześnie zmniejszyć zmęczenie spoiny, nieszczelność kołnierza i deformację związaną z naprężeniami. W tym przewodniku wyjaśniono zasadę działania, kluczowe specyfikacje, opcje materiałowe, zastosowania, czynniki wyboru i zalety w przypadku wymagających systemów rurociągów.
Spis treści
- Co to jest złącze dylatacyjne z blachy falistej?
- Jak to działa w rurociągach przemysłowych?
- Jakie są kluczowe specyfikacje techniczne?
- Jakie są główne korzyści?
- Gdzie jest powszechnie używany?
- Jak wybrać odpowiedni produkt?
- Często zadawane pytania
- Ostatnie przemyślenia

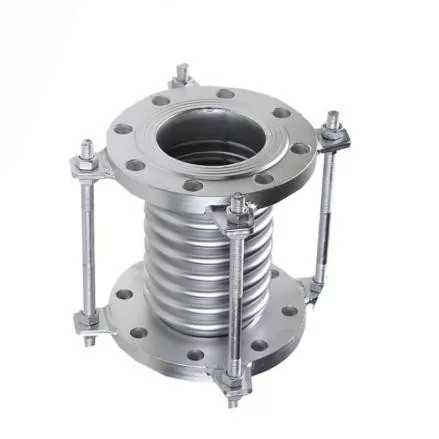

Co to jest złącze dylatacyjne z blachy falistej?
JIDONGDAdostarcza AZłącze dylatacyjne z blachy falistejzaprojektowane, aby zapewnić rurociągom przemysłowym kontrolowaną elastyczność bez utraty stabilności strukturalnej. Konstrukcja z mieszkiem falistym umożliwia rurociągowi kompensację ruchu spowodowanego zmianami temperatury, wibracjami sprzętu, wahaniami ciśnienia i naprężeniami mechanicznymi.
W przeciwieństwie do sztywnego odcinka rury, złącze dylatacyjne tworzy celowo elastyczny obszar w systemie rurowym. Kiedy rurociąg nagrzewa się lub ochładza, jego długość i położenie mogą się zmienić. Jeśli te ruchy zostaną powstrzymane, wokół spoin, kołnierzy, zaworów, pomp i podłączonego sprzętu mogą gromadzić się nadmierne naprężenia. Odpowiednio zaprojektowane metalowe złącze dylatacyjne pomaga absorbować te ruchy, zanim staną się szkodliwymi obciążeniami.
Kupujący oceniający przemysłowe kompensatory metalowe powinny łącznie rozważyć materiał mieszka, wymagania dotyczące ruchu, ciśnienie znamionowe, zakres temperatur, metodę połączenia i środowisko instalacji.
Jak to działa w rurociągach przemysłowych?
Zasada działania opiera się na kontrolowanym odkształceniu sprężystym mieszków z blachy falistej. Liczne zwoje umożliwiają wyginanie się mieszka podczas ruchu podłączonego rurociągu, podczas gdy metalowa konstrukcja utrzymuje granicę ciśnienia.
Kompensacja rozszerzalności cieplnej
Rurociągi wysokotemperaturowe rozszerzają się wraz ze wzrostem temperatury procesu i kurczą się wraz ze spadkiem. W układach parowych, kotłowych, chemicznych, olejowych i płynów termicznych powtarzające się cykle temperatur mogą powodować znaczne ruchy. Mieszki faliste pochłaniają to przemieszczenie i redukują naprężenia przenoszone na sztywne odcinki rur.
Kompensacja mechaniczna i wibracyjna
Urządzenia przemysłowe, takie jak pompy, sprężarki, wentylatory, turbiny i maszyny wirujące, mogą powodować wibracje w podłączonych rurociągach. Odpowiednio zaprojektowane złącze dylatacyjne może kompensować kontrolowany ruch i zapobiegać przenoszeniu wibracji bezpośrednio przez sztywne połączenia rurowe.
Ruch wielokierunkowy
W zależności od konstrukcji systemu, metalowe kompensatory mogą kompensować trzy główne kategorie ruchów:
- Ruch osiowy:ściskanie lub rozciąganie wzdłuż osi rury.
- Ruch boczny:przemieszczenie na boki połączonych odcinków rur.
- Ruch kątowy:ruch obrotowy pomiędzy połączonymi odcinkami rurociągów.
Jakie są kluczowe specyfikacje techniczne?
Wybór złącza kompensacyjnego należy rozpocząć od rzeczywistych warunków pracy, a nie po prostu od wyboru nominalnego rozmiaru rury. Informacje o produkcie JIDONGDA obejmują mieszki ze stali nierdzewnej o różnych konfiguracjach materiałów i połączeń do zastosowań przemysłowych.
| Parametr | Typowa specyfikacja | Rozważania inżynieryjne |
|---|---|---|
| Struktura mieszków | Miechy faliste ze stali nierdzewnej | Zapewnia kontrolowaną elastyczność i kompensację ruchu |
| Tworzywo | SS304 / SS316 / SS321 / stopy niestandardowe | Wybierz według temperatury, korozji i kompatybilności z mediami |
| Ciśnienie robocze | PN10–PN40 w zależności od konstrukcji | Musi odpowiadać rzeczywistym warunkom pracy i ciśnieniu |
| Zakres temperatur | -80°C do +600°C, w zależności od materiału | Gatunek materiału i konstrukcja określają dopuszczalne granice temperatury |
| Ruch | Osiowy / boczny / kątowy | Przed dokonaniem wyboru należy obliczyć rodzaj i wielkość ruchu |
| Rozmiar | DN15–DN300 | Wersje gwintowane zazwyczaj obejmują mniejsze średnice |
| Znajomości | Gwintowane / kołnierzowe / spawane | Wybierz zgodnie z układem rurociągów i wymaganiami instalacyjnymi |
| Kompatybilne nośniki | Para / gorąca woda / olej / gaz / płyny chemiczne | Potwierdzić zgodność materiału z rzeczywistym medium |
Dla każdego projektu należy potwierdzić rzeczywiste wymagania dotyczące ciśnienia, temperatury, ruchu, częstotliwości cykli i zmęczenia. Jeśli standardowe konfiguracje nie spełniają warunków instalacji, można rozważyć niestandardowe projekty.
Jakie są główne korzyści?
1. Niezawodne działanie w podwyższonych temperaturach
Mieszki metalowe nadają się szczególnie do zastosowań, w których temperatury przekraczają praktyczny zakres pracy wielu konwencjonalnych elastycznych komponentów. W zależności od doboru materiału i projektu, konstrukcja ze stali nierdzewnej może wytrzymać wymagające środowiska termiczne.
2. Zmniejszone obciążenie rurociągu
Ruch termiczny może stopniowo powodować nadmierne obciążenia w stałych punktach i połączeniach sprzętu. Wprowadzając kontrolowaną elastyczność, złącze dylatacyjne pomaga redystrybuować ruchy i zmniejszać koncentrację naprężeń w krytycznych obszarach.
3. Lepsza odporność na wibracje
Tam, gdzie maszyny generują ciągłe lub przerywane wibracje, elastyczne metalowe połączenie może pomóc w odizolowaniu ruchu pomiędzy sprzętem a rurociągiem. Może to przyczynić się do poprawy stabilności systemu, jeśli złącze zostanie prawidłowo wybrane i zamontowane.
4. Elastyczne opcje instalacji
Konfiguracje gwintowane, kołnierzowe i spawane umożliwiają integrację złączy kompensacyjnych z różnymi konstrukcjami rurociągów. Produkty z gwintem o małej średnicy mogą być przydatne w przypadku zwartych połączeń urządzeń, natomiast konstrukcje kołnierzowe i spawane mogą pasować do większych przemysłowych systemów rurociągów.
5. Długoterminowa wydajność cykliczna
Rurociągi przemysłowe mogą w trakcie swojej eksploatacji przejść tysiące cykli ogrzewania i chłodzenia. Prawidłowa geometria mieszka, dobór materiału, jakość formowania i kontrola ruchu są zatem ważne dla uzyskania niezawodnych parametrów zmęczeniowych.
Gdzie jest powszechnie używany?
Złącze dylatacyjne z blachy falistej jest przydatne wszędzie tam, gdzie sztywne rurociągi muszą kompensować przemieszczenia termiczne lub ruchy mechaniczne. Typowe obszary zastosowań obejmują:
- Rurociągi przetwórstwa petrochemicznego
- Elektrownie
- Instalacje parowe i kotłowe
- Wysokotemperaturowe systemy HVAC
- Wyposażenie pieców przemysłowych
- Urządzenia do przetwarzania ropy i gazu
- Rurociągi do procesów chemicznych
- Systemy inżynierii morskiej
- Połączenia urządzeń mechanicznych
- Systemy transportu płynów w wysokiej temperaturze
Na przykład rurociąg parowy łączący kocioł z urządzeniami końcowymi może podczas rozruchu ulegać znacznej rozszerzalności cieplnej. Bez odpowiedniej kompensacji ruchu, to rozszerzanie może spowodować dodatkowe obciążenie wsporników rur i króćców urządzeń. Prawidłowo zaprojektowane złącze kompensacyjne mieszkowe zapewnia wyznaczony obszar, w którym może wystąpić ten ruch.
Jak wybrać odpowiedni produkt?
Wybór produktu powinien opierać się na danych technicznych, a nie na samym wyglądzie lub średnicy nominalnej. Przed złożeniem zapytania ofertowego kupujący powinien przygotować następujące informacje:
- Nominalna średnica rury:Określ wymagany rozmiar DN i wymiary przyłącza.
- Temperatura pracy:Określ temperaturę normalną, minimalną i maksymalną.
- Ciśnienie robocze:Uwzględnij normalne i maksymalne ciśnienie robocze.
- Wymagania dotyczące ruchu:Zdefiniuj oczekiwany ruch osiowy, boczny lub kątowy.
- Głoska bezdźwięczna:Określ, czy system transportuje parę, wodę, olej, gaz, chemikalia lub inny płyn.
- Wymagania materiałowe:Wybierz SS304, SS316, SS321 lub inny odpowiedni stop w zależności od środowiska.
- Metoda połączenia:Określ, czy wymagane są końcówki gwintowane, kołnierzowe czy spawane.
- Warunki instalacji:Weź pod uwagę dostępną przestrzeń, podpory rur, prowadnice, kotwy i połączenia sprzętu.
Ważne jest również rozróżnienie złącza dylatacyjnego od ogólnego złącza elastycznego. Złącza kompensacyjne projektuje się w oparciu o specyficzne wymagania dotyczące ruchu i zmęczenia, zatem geometrię mieszków i ograniczenia systemowe należy ocenić w ramach kompletnego projektu rurociągu.
Często zadawane pytania
P1: Jaki jest główny cel złącza dylatacyjnego z blachy falistej?
Jego głównym celem jest kompensacja rozszerzalności cieplnej i kontrolowanego ruchu mechanicznego w instalacjach rurowych, przy jednoczesnej redukcji naprężeń przenoszonych na sztywne elementy.
P2: Czy w rurociągach parowych można stosować metalowe kompensatory?
Tak. Kompensatory mieszkowe ze stali nierdzewnej są powszechnie stosowane w rurociągach pary i kotłów, pod warunkiem, że wybrany materiał, ciśnienie, temperatura i zdolność ruchu odpowiadają warunkom pracy.
P3: Jakie materiały są powszechnie używane?
Typowe opcje obejmują stal nierdzewną SS304, SS316 i SS321. Można również rozważyć stopy niestandardowe, jeśli wymagana jest większa odporność na korozję lub specjalistyczne warunki pracy.
P4: Czy gwintowane kompensatory nadają się do małych rurociągów?
Tak. Konfiguracje gwintowane są szczególnie odpowiednie do rur o mniejszej średnicy, połączeń urządzeń i instalacji, w których przestrzeń jest ograniczona.
P5: Jaka jest różnica między ruchem osiowym, bocznym i kątowym?
Ruch osiowy zachodzi wzdłuż osi rury, ruch boczny na boki, a ruch kątowy polega na obrocie pomiędzy połączonymi odcinkami rury. Przed wyborem złącza dylatacyjnego należy określić wymagany rodzaj ruchu.
P6: Czy produkt można dostosować?
Tak. W zależności od wymagań projektu dostosowanie może obejmować gatunek materiału, rozmiar, ciśnienie znamionowe, konfigurację połączeń i inne parametry inżynieryjne.
Ostatnie przemyślenia
Odpowiednio zaprojektowanyZłącze dylatacyjne z blachy falistejmogą odgrywać ważną rolę w ochronie rurociągów przemysłowych przed rozszerzalnością cieplną, wibracjami, przemieszczeniami mechanicznymi i nagromadzonymi naprężeniami. Dzięki mieszkom ze stali nierdzewnej, licznym opcjom połączeń i konfigurowalnym parametrom technicznym można go dostosować do wymagających zastosowań w energetyce, przemyśle petrochemicznym, przetwórstwie chemicznym, HVAC, przemyśle morskim i systemach płynów wysokotemperaturowych. JIDONGDA obsługuje niestandardowe rozwiązania metalowych złącz dylatacyjnych w oparciu o specyficzne dla projektu wymagania dotyczące rozmiaru, materiału, ciśnienia, temperatury, ruchu i połączeń. Jeśli wybierasz złącze dylatacyjne do nowej instalacji lub wymieniasz istniejący komponent,skontaktuj się z namiaby omówić warunki pracy i poprosić o odpowiednie rozwiązanie przemysłowe.
