Wąż metalowy w oplocie stalowym

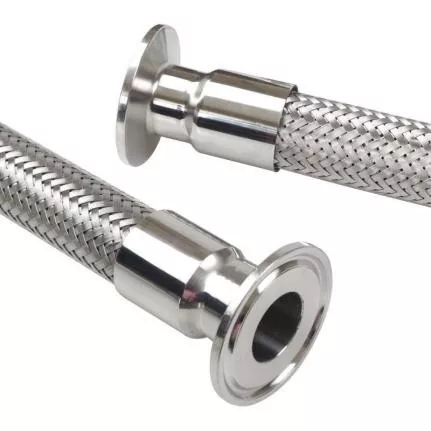

Wąż metalowy w oplocie stalowym JIDONGDA został specjalnie zaprojektowany do wymagających systemów transportu płynów i gazów, które wymagają odporności na wibracje, zdolności kompensowania niewspółosiowości i trwałości w ekstremalnych warunkach temperatury i ciśnienia. W przeciwieństwie do standardowych węży gumowych lub sztywnych rur, produkt ten łączy w sobie elastyczność falistej rurki metalowej z odpornością na ciśnienie zapewnianą przez oplot druciany. Umożliwia to rozwiązywanie typowych problemów przemysłowych, takich jak trudności instalacyjne, awarie sztywnych rurociągów spowodowane wibracjami i krótka żywotność tradycyjnych węży.

Produkty są w pełni zgodne z międzynarodowymi normami, w tym GB/T 14525, ISO 10380 i EJMA. Dzięki dopracowanym procesom produkcyjnym oraz kompleksowemu systemowi kontroli jakości nasze produkty spełniają światowe standardy przemysłowe i nadają się do pracy w najbardziej wymagających środowiskach.

Projekt produktu i zalety materiałowe

1. Wewnętrzna warstwa falista

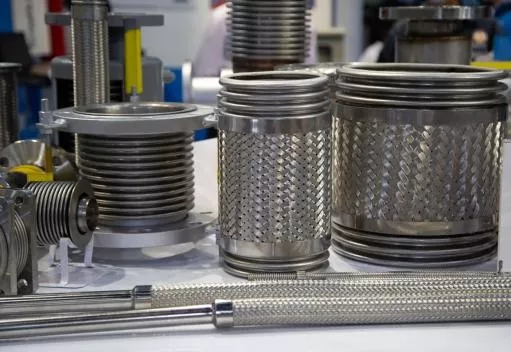

Wykonana z rurki falistej (materiał: stal nierdzewna gatunku 304, 316 lub 316L), warstwa ta zapewnia doskonałą odporność na korozję i stabilność działania zarówno w wysokich, jak i niskich temperaturach, zapewniając jednocześnie niezakłócony przepływ medium bez ryzyka zatykania. Jego elastyczna, falista konstrukcja kompensuje przemieszczenia w różnych płaszczyznach (osiowej, bocznej i kątowej), dostosowując się do odkształceń rurociągu bez uszczerbku dla wydajności transportu.

2. Warstwa wzmacniająca oplotem z drutu

Składa się z warstwy ochronnej z pojedynczego lub podwójnego oplotu z drutu ze stali nierdzewnej, co znacznie zwiększa wytrzymałość węża na ciśnienie i integralność strukturalną. Ciasny oplot ogranicza rozszerzanie się węża wewnętrznego pod wpływem wysokiego ciśnienia, chroni przed zewnętrznymi uderzeniami mechanicznymi oraz tłumi drgania rurociągu, zapobiegając w ten sposób uszkodzeniu węża i wyciekom mediów podczas długotrwałej pracy.

Kluczowe cechy i zalety produktu

1. Wyjątkowa odporność termiczna: zakres temperatur pracy od -196°C do +600°C; zdolne do niezawodnego transportu specjalistycznych mediów (np. kriogenicznego LNG, pary wysokotemperaturowej, gorącego oleju) w ekstremalnych warunkach pracy.

2. Bezpieczeństwo i trwałość przy wysokich ciśnieniach: Zakres ciśnienia roboczego od 6 do 250 barów ze współczynnikiem bezpieczeństwa na rozerwanie 3:1; odporny na nagłe skoki ciśnienia, eliminujący ryzyko pęknięcia rurociągu.

3. Skuteczne tłumienie drgań i ochrona sprzętu: pochłania ciągłe wibracje pochodzące z pomp, sprężarek i innego sprzętu; zmniejsza naprężenia w systemie rurociągów; chroni sprzęt pomocniczy i wydłuża ogólną żywotność systemu.

4. Automatyczna kompensacja rozszerzalności i kurczenia cieplnego: Automatycznie kompensuje przemieszczenia spowodowane wahaniami temperatury, łagodzi naprężenia rurociągu i zapobiega pękaniu lub nieszczelności połączeń.

5. Odporność na korozję i starzenie: Wykonane ze stali nierdzewnej poddanej trawieniu i pasywacji; odporne na kwasy, zasady i sole, dzięki czemu produkty nadają się do stosowania w agresywnym środowisku przemysłu chemicznego i farmaceutycznego.

6. Elastyczność instalacji i niestandardowe zamówienia: Obsługuje różne metody połączeń przemysłowych (kołnierzowe, gwintowane, spawane, szybkozłącze); pozwala na dostosowanie długości węża, liczby warstw oplotu i projektu montażu, aby spełnić specyficzne wymagania projektu.

Rygorystyczny system kontroli jakości

1. Symulowane testowanie warunków pracy

Kompleksowe testy (w tym wystawienie na ciśnienie wewnętrzne, symulacja ciągłych wibracji, przemieszczenie osiowe, wielokrotne zginanie i symulacja rozszerzalności/kurczenia cieplnego) odtwarzają rzeczywiste, długoterminowe warunki pracy przemysłowej.

2. Kluczowe parametry kontrolne

Profesjonalni inżynierowie monitorują stabilność profilu falistego, integralność oplotu, jakość spawów, szczelność i niezawodność mocowania złączek na każdym etapie produkcji, dbając o to, aby żaden wadliwy produkt nie dotarł do klienta.

3. Specjalistyczne badania wydajności dynamicznej

Testowanie impulsowe: symuluje wahania ciśnienia i połączone naprężenia mechaniczne w celu sprawdzenia stabilności strukturalnej, wytrzymałości zmęczeniowej i trwałości.

Testowanie wytrzymałości mocowania: Testowanie wytrzymałości na rozciąganie i obciążenie spoin oraz zespołów połączeń w celu zapewnienia bezpiecznego mocowania, szczelności i wysokiego poziomu bezpieczeństwa konstrukcyjnego.

Kluczowe obszary zastosowań

1. Sektor energetyczny: urządzenia do wytwarzania energii, systemy transportu pary, urządzenia LNG i projekty infrastruktury energetycznej.

2. Przemysł chemiczny: Zakłady produkcji chemicznej, transport mediów korozyjnych (kwasy, zasady) oraz rurociągi zakładów chemicznych.

3. Systemy HVAC: urządzenia grzewcze, wentylacyjne i klimatyzacyjne; kotły przemysłowe; oraz systemy wentylacji i ogrzewania budynków.

4. Produkcja precyzyjna: przetwórstwo żywności, produkcja farmaceutyczna i transport płynów w sprzęcie precyzyjnym.

5. Sprzęt mechaniczny: połączenia pomp i sprężarek, układy hydrauliczne i rurociągi urządzeń przemysłowych.

Przykłady zastosowań przemysłowych

Przykład 1: Modernizacja rurociągu systemu chłodzenia w zakładzie produkującym półprzewodniki

Duży zakład produkujący płytki półprzewodnikowe borykał się z problemami związanymi z przedwczesnym zużyciem i pękaniem standardowych przewodów chłodzących z PCW, spowodowanymi wysokimi temperaturami i wibracjami sprzętu. Po wymianie ich na węże metalowe w oplocie drutowym ze stali nierdzewnej JIDONGDA DN85 304, system był w stanie wytrzymać zmiany rozszerzalności/kurczenia cieplnego wynoszące ± 30 mm; węże skutecznie pochłaniały wibracje sprzętu i całkowicie rozwiązały problemy związane z wyciekiem wody i degradacją materiału. Urządzenia pracowały nieprzerwanie przez 27 miesięcy bez wycieków i uszkodzeń konstrukcyjnych, co znacząco poprawiło stabilność procesu produkcyjnego.

Przykład 2: Projekt transportu pary wysokotemperaturowej w zakładzie chemicznym

Zakład chemiczny w południowo-wschodnich Chinach obsługiwał rurociągi parowe o temperaturze 280°C, które były poddawane częstym cyklom rozszerzania i kurczenia się pod wpływem ciepła. Tradycyjne sztywne rury były podatne na pękanie naprężeniowe, podczas gdy standardowe węże nie miały wystarczającej odporności na wysokie temperatury i ciśnienia. W projekcie wykorzystano wykonane na zamówienie dwuwarstwowe węże metalowe w oplocie drutowym JIDONGDA. Dzięki wysokiej odporności na ciepło i możliwości kompensacji przemieszczeń węże działały bez wycieków przez rok, znacznie zmniejszając częstotliwość konserwacji i obniżając koszty eksploatacji.

Specyfikacje techniczne

Często zadawane pytania

P1: Jakie gatunki stali nierdzewnej są stosowane w wężach metalowych JIDONGDA i jak wybrać właściwy?

Odp.: Oferujemy trzy standardowe materiały: 304, 316 i 316L. Klasa 304 zapewnia optymalną równowagę kosztów i wydajności, dzięki czemu nadaje się do ogólnych zastosowań przemysłowych (woda, gaz); gatunek 316 zapewnia doskonałą odporność na korozję w środowiskach kwaśnych i zasadowych, co czyni go idealnym dla przemysłu chemicznego i zastosowań morskich; gatunek 316L to materiał o bardzo niskiej zawartości węgla, przeznaczony do stosowania w bardzo agresywnych środowiskach i w ekstremalnie wysokich temperaturach. Istnieje możliwość wykonania z innych materiałów na zamówienie.

P2: Czy węże metalowe w oplocie z drutu stalowego JIDONGDA mogą być używane do transportu pary o wysokiej temperaturze przez dłuższy czas?

Odpowiedź: Tak, mogą. Produkt ten jest zoptymalizowany do pracy w wysokich temperaturach i nadaje się do transportu pary i mediów o wysokiej temperaturze w zakresie temperatur od -196°C do +600°C. Dwuwarstwowy oplot z drutu stalowego zapewnia stabilność pod wysokim ciśnieniem, a precyzyjne spawanie zapobiega wyciekom pary; produkt znajduje szerokie zastosowanie w kotłach przemysłowych i układach parowych elektrowni, zapewniając niezawodne i trwałe działanie.

P3: Czy JIDONGDA oferuje produkcję niestandardową węży metalowych?

Odp.: Tak, oferujemy pełny zakres niestandardowych usług projektowych i produkcyjnych. Długość węża, liczba warstw oplotu, typy końcówek i konstrukcję produktu można dostosować do konkretnych układów rurociągów, a także do wymagań dotyczących ciśnienia, temperatury i mediów. Wykorzystując własne zaplecze produkcyjne oraz zespół wykwalifikowanych inżynierów, dostarczamy kompleksowe rozwiązania spełniające wszelkie wymagania instalacyjne i eksploatacyjne dla szerokiej gamy złożonych projektów przemysłowych.
