Wąż w oplocie ze stali nierdzewnej

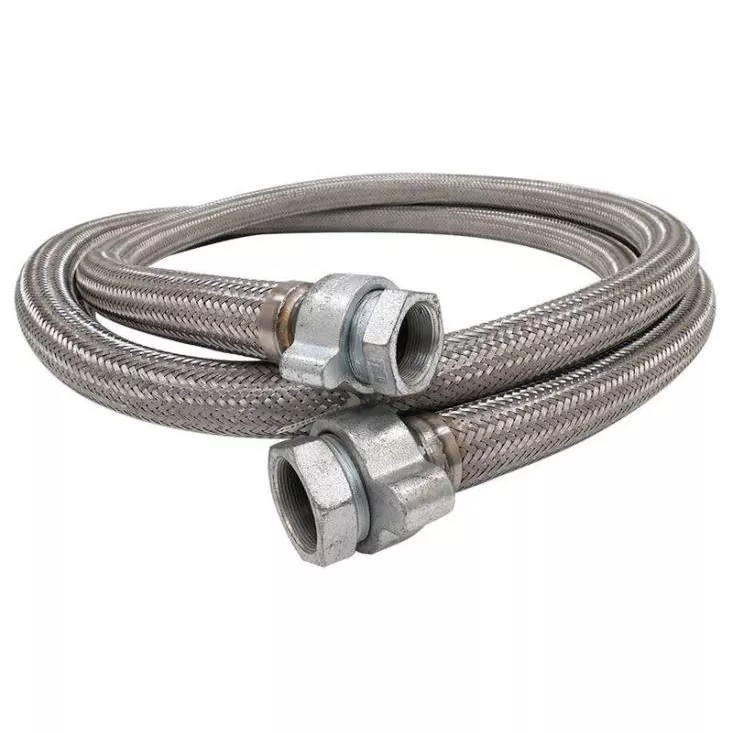

Wąż w oplocie ze stali nierdzewnej JIDONGDA to wysokowydajny elastyczny zespół rurowy składający się z falistego rdzenia ze stali nierdzewnej i zewnętrznego oplotu wzmacniającego. Wewnętrzna falista struktura zapewnia elastyczność, umożliwiając przemieszczenie i zginanie pod różnymi kątami, podczas gdy zewnętrzny oplot ogranicza rozszerzalność promieniową i znacznie zwiększa odporność na nacisk i rozciąganie, zapewniając idealną równowagę pomiędzy elastycznością a integralnością strukturalną. Jako krytyczny element bezpieczeństwa w rurociągach przemysłowych, produkt ten zapobiega problemom typowym dla rurociągów sztywnych (takim jak pękanie, wycieki i uszkodzenia zmęczeniowe), zapewniając w ten sposób długoterminową, stabilną pracę systemu w wymagających warunkach.

Kluczowe cechy konstrukcyjne

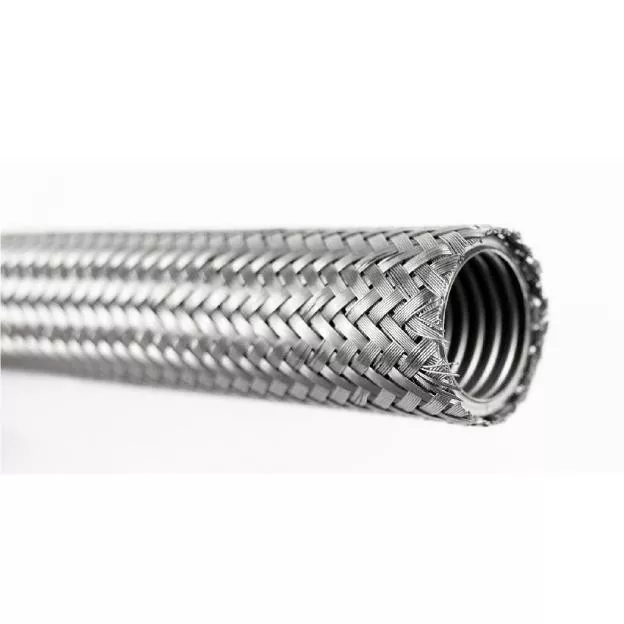

1. Wąż metalowy falisty

Wąż jest produkowany przy użyciu precyzyjnego formowania ze stali nierdzewnej klasy 304 lub 316L i ma jednolitą falistą strukturę o doskonałych właściwościach odkształcenia sprężystego. Nadaje się do prowadzenia skomplikowanych rurociągów w ograniczonych przestrzeniach i jest kompatybilny z szeroką gamą mediów eksploatacyjnych.

2. Dwuwarstwowy oplot metalowy

Korpus węża jest chroniony gęstym oplotem ze stali nierdzewnej (dostępne są opcje wielowarstwowego oplotu o dużej gęstości). Taka konstrukcja równomiernie rozkłada obciążenia ściskające i rozciągające, zapewniając wysoką odporność na uderzenia i rozerwanie.

3. Zakończ połączenia

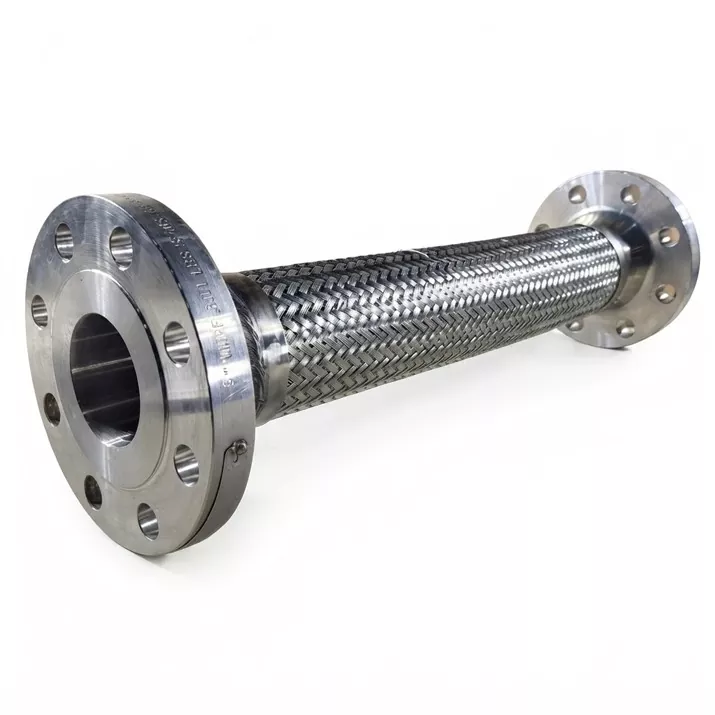

Standardowe opcje połączeń obejmują spawanie, kołnierze i złączki gwintowane, zapewniając kompatybilność z popularnymi systemami rurociągów przemysłowych, łatwość instalacji i dużą wszechstronność zastosowań.

4. Powłoka ochronna

Dostępne są powłoki antykorozyjne przystosowane do trudnych warunków pracy (np. środowiska morskie, środowiska bardzo agresywne, narażenie na mgłę solną), wydłużając w ten sposób żywotność produktu.

Główne obszary zastosowań

Nadaje się do stosowania w różnych gałęziach przemysłu; kluczowe zastosowania obejmują: wysokociśnieniowe i wysokotemperaturowe rurociągi do transportu płynów; kotły energetyczne i urządzenia wymiany ciepła; rurociągi do mediów korozyjnych w zakładach przetwórstwa chemicznego; systemy izolacji drgań i kompensacji przemieszczeń w przemyśle stoczniowym; systemy cyrkulacyjne do wysokotemperaturowych urządzeń metalurgicznych; oraz kompensacja rozszerzalności cieplnej i kurczenia się w systemach HVAC.

Kluczowe cechy produktu

1. Pleciona struktura wzmacniająca zapewniająca doskonałą odporność na ciśnienie i rozciąganie, skutecznie zapobiegająca wybrzuszeniu lub pęknięciu rurociągu.

2. Wyjątkowa elastyczność, umożliwiająca zastosowanie w złożonych konfiguracjach rurociągów oraz uwzględniająca przemieszczenia i zginanie w wielu płaszczyznach.

3. Odporność na ekstremalne temperatury (zarówno wysokie, jak i niskie) oraz wysokie ciśnienie; utrzymuje stabilną wydajność w trudnych warunkach pracy.

4. Odporność na wibracje i zmęczenie, znacznie zmniejszająca prawdopodobieństwo awarii rurociągu i wydłużająca żywotność systemu.

5. Wysoka zdolność adaptacji do środowiska; nadaje się do pracy w środowiskach przemysłowych i morskich, a także w warunkach silnie korozyjnych.

6. Niezawodna konstrukcja uszczelnienia, skutecznie minimalizująca ryzyko wycieku mediów i zwiększająca bezpieczeństwo rurociągu.

Opcje dostosowywania

Możliwość dostosowania do specyficznych warunków pracy: zastosowanie stali nierdzewnej 316L; dwu- lub wielowarstwowy splot o dużej gęstości; konfiguracje antystatyczne lub przewodzące; zewnętrzna kurtka termoizolacyjna; różne typy połączeń; powłoka antykorozyjna klasy morskiej; wersje na bardzo wysokie temperatury (powyżej 600°C); i konstrukcje wzmocnione do pracy w próżni.

Kluczowe zalety produktu

1. Konstrukcja kompozytowa łącząca elastyczność elementu falistego z wytrzymałością plecionego wzmocnienia, zapewniająca równowagę pomiędzy elastycznością a niezawodnością konstrukcji.

2. Wysoka odporność na obciążenia ciśnieniowe i zmęczeniowe, zapewniająca długoterminową, ciągłą i stabilną pracę.

3. Przydatność w szerokim zakresie ekstremalnych temperatur i doskonała kompatybilność z różnorodnymi środowiskami operacyjnymi.

4. Jakość przemysłowa i minimalne wymagania konserwacyjne, co skutkuje niskimi kosztami eksploatacji.

5. Zgodność z uznanymi standardami branżowymi, dzięki czemu produkt nadaje się do większości projektów inżynieryjnych na całym świecie.

Przykłady praktycznego zastosowania w projektach inżynierskich

Przykład 1: Modernizacja rurociągu wysokotemperaturowego w przybrzeżnej rafinerii ropy naftowej

W przybrzeżnej rafinerii ropy naftowej występowały częste wycieki i pęknięcia w wysokotemperaturowych rurociągach ropy i gazu, spowodowane rozszerzalnością/kurczeniem cieplnym i korozją powodowaną przez media zawierające siarkę. W projekcie wykorzystano dwuwarstwowe węże metalowe JIDONGDA wykonane ze stali nierdzewnej 316L, z ciasnym oplotem i powłoką antykorozyjną klasy morskiej. W ciągu 24 miesięcy eksploatacji sprzęt niezawodnie kompensował przemieszczenia osiowe rzędu ±50 mm bez żadnych wycieków, a częstotliwość konserwacji została zmniejszona o 80%.

Przykład 2: Tłumienie drgań w systemie rurociągów chłodzących platformę morską

Rurociąg chłodzący wodę morską na platformie wiertniczej w Azji Południowo-Wschodniej wymagał dużej odporności na wibracje sprzętu, przemieszczenia pływowe i korozję wody morskiej. W projekcie wykorzystano wykonany na zamówienie wąż JIDONGDA ze stali nierdzewnej w oplocie wzmocnionym próżniowo, z powłoką ochronną odporną na mgłę solną. Po trzech latach ciągłej pracy jednostka nie wykazuje oznak rdzy ani odkształceń, w pełni spełnia wymagania dotyczące tłumienia drgań i elastycznej kompensacji przemieszczeń rurociągu.

Często zadawane pytania

Pytanie 1: Jaki jest zakres temperatur roboczych węża w oplocie ze stali nierdzewnej JIDONGDA?

Odpowiedź 1: Standardowy model ze stali nierdzewnej 304 pracuje w zakresie temperatur od -200°C do 450°C; Wersje ultrawysokotemperaturowe wytrzymują warunki przekraczające 600°C, natomiast modele wzmocnione próżniowo nadają się do transportu mediów niskotemperaturowych. Przed opuszczeniem fabryki wszystkie produkty przechodzą testy cykliczne w wysokiej temperaturze i pod wysokim ciśnieniem.

Pytanie 2: Jak wybrać stal nierdzewną 304 i 316L?

Odpowiedź 2: Stal nierdzewna 304 zapewnia optymalną równowagę kosztów i wydajności i nadaje się do standardowych, nieagresywnych mediów, takich jak świeża woda, para i powietrze. Stal nierdzewna 316L zapewnia doskonałą odporność na korozję i utlenianie, co czyni ją preferowanym wyborem w przypadku agresywnych środowisk, w których występują kwasy i zasady chemiczne lub narażenie na działanie mgły solnej.

Pytanie 3: Czy istnieje możliwość zamówienia produktów o niestandardowych wymiarach i rodzajach połączeń?

Odpowiedź 3: Tak. JIDONGDA oferuje niestandardowe rozwiązania dostosowane do konkretnych warunków pracy – w tym długości i średnicy węża, liczby warstw oplotu i rodzaju połączenia (kołnierzowe, gwintowane, spawane itp.) – zapewniając dokładną zgodność z wymaganiami klienta.
