JIDONGDAdostarczaZłącze dylatacyjne gumowe z podwójną kulądo przemysłowych systemów rurociągów, które wymagają niezawodnej izolacji drgań, kompensacji ruchu i elastyczności połączeń. Zaprojektowany z gumowym korpusem o podwójnej kuli, wzmocnionymi warstwami tkaniny i ochroną siatki ze stali nierdzewnej, ten elastyczny element nadaje się do wymagających zastosowań w rurociągach, obejmujących pompy, sprężarki, systemy wodne, powietrze, olej, łagodne chemikalia i inne płyny przemysłowe.
Złącze kompensacyjne z podwójną kulą zaprojektowano tak, aby absorbowało ruch rurociągu, jednocześnie pomagając zmniejszyć wibracje i naprężenia przenoszone z podłączonego sprzętu do systemu rurociągów. W porównaniu ze strukturą jednosferyczną, jej geometria dwusferyczna zapewnia dodatkową elastyczność i absorpcję ruchu. JIDONGDA oferuje kompensatory wzmocnione gumą z wykorzystaniem materiałów takich jak EPDM, NBR i neopren, z wielowarstwowym wzmocnieniem tkaninowym i zewnętrzną warstwą siatki ze stali nierdzewnej. W zależności od konstrukcji dostępne specyfikacje mogą obejmować klasy ciśnienia DN32–DN600, PN10/PN16/PN25 i zakresy temperatur od -20°C do +120°C, przy czym dostępne są specjalne mieszanki dla wyższych temperatur.
Spis treści
- Co to jest gumowe złącze kompensacyjne z podwójną kulą?
- Dlaczego jest to ważne w przemysłowych systemach rurowych?
- Jak zbudowany jest staw?
- Jakie są główne zalety wydajności?
- Jakie specyfikacje techniczne powinni sprawdzić kupujący?
- Gdzie można go zastosować?
- Jak kupujący powinni wybrać odpowiedni model?
- Co należy wziąć pod uwagę podczas instalacji?
- Często zadawane pytania
- Jak możesz poprosić o niestandardowe rozwiązanie?

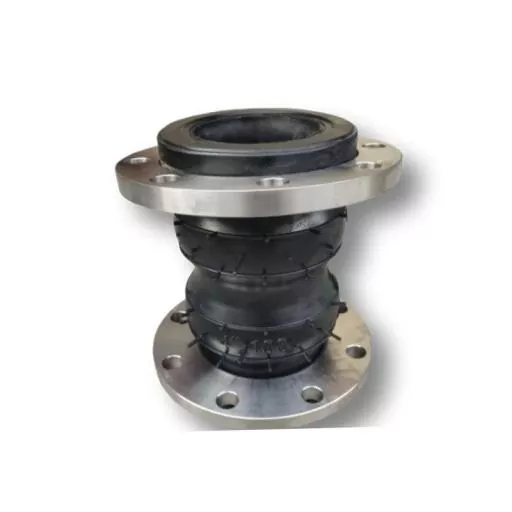

Co to jest gumowe złącze kompensacyjne z podwójną kulą?
Kompensator gumowy z podwójną kulą jest elastycznym elementem połączenia rurociągu składającym się z dwóch sferycznych odcinków gumowych. Jego głównym celem jest kompensacja ruchu i ograniczenie przenoszenia wibracji pomiędzy sprzętem a podłączonymi rurociągami.
W przeciwieństwie do sztywnych połączeń rurowych, elastyczna struktura gumowa może reagować na ruchy osiowe, boczne i kątowe. To sprawia, że złącze jest szczególnie przydatne w przypadku urządzeń obracających się lub poruszających się posuwisto-zwrotnie, gdzie wibracje i wahania ciśnienia mogą powodować dodatkowe obciążenie rurociągów.
Konfiguracja z podwójną kulą jest szczególnie przydatna, gdy system rurociągów wymaga większej elastyczności i pochłaniania drgań, niż może zapewnić konwencjonalne złącze z pojedynczą kulą. Sferyczna geometria rozprowadza ruch poprzez elastyczny gumowy korpus, zamiast koncentrować cały ruch w sztywnym punkcie połączenia.
W przypadku nabywców porównujących kompensatory gumowe konstrukcję z podwójną kulą należy ocenić pod kątem ciśnienia roboczego, temperatury, mediów, wymagań dotyczących ruchu, konfiguracji kołnierza i warunków instalacji.
Dlaczego jest to ważne w przemysłowych systemach rurowych?
Rurociągi przemysłowe rzadko są narażone na warunki całkowicie statyczne. Pompy uruchamiają się i zatrzymują, sprężarki wytwarzają wibracje mechaniczne, płyny powodują wahania ciśnienia, a zmiany temperatury powodują rozszerzanie się lub kurczenie podłączonych komponentów.
Bez odpowiedniej elastyczności te siły dynamiczne mogą być przenoszone bezpośrednio na rury, kołnierze, zawory, pompy i inny sprzęt. Z biegiem czasu powtarzające się obciążenia mogą przyczynić się do zmęczenia, naprężeń połączeń, wycieków lub przedwczesnego zużycia podzespołów.
Elastyczna szczelina dylatacyjna pomaga odizolować te efekty. Gumowy korpus zapewnia strefę kontrolowanego ruchu pomiędzy sztywnymi odcinkami rur, a warstwy wzmacniające podtrzymują konstrukcję pod obciążeniem eksploatacyjnym.
- Pochłania wibracje generowane przez sprzęt.
- Kompensuje ruch rurociągu.
- Pomaga zmniejszyć koncentrację naprężeń wokół połączeń.
- Uwzględnia tolerancje ruchu termicznego i instalacji.
- Obsługuje bardziej stabilną pracę dynamicznych systemów rurociągów.
- Pomaga chronić podłączony sprzęt przed nadmiernym przenoszeniem wibracji.
Jak zbudowany jest staw?
Wydajność elastycznego złącza dylatacyjnego zależy w dużej mierze od jego geometrii, mieszanki gumowej, struktury wzmocnienia i projektu połączenia. Typowa wzmocniona konfiguracja podwójnej kuli łączy w sobie kilka warstw funkcjonalnych.
Gumowy korpus z podwójną kulą
Geometria dwóch kul tworzy elastyczną sekcję roboczą zdolną do przenoszenia ruchu w wielu kierunkach. Zakrzywiona konstrukcja umożliwia również odkształcenie bez polegania na całkowicie sztywnym połączeniu.
Wielowarstwowe wzmocnienie tkaniny
Wzmocnienie tkaniny jest wbudowane w gumowy korpus, aby poprawić odporność na ciśnienie i trwałość zmęczeniową. Konstrukcję zbrojenia dobiera się w zależności od wymaganej klasy ciśnienia i warunków zastosowania.
Ochrona siatki ze stali nierdzewnej
Zewnętrzna warstwa siatki ze stali nierdzewnej może zapewnić dodatkową ochronę mechaniczną i wsparcie konstrukcyjne. Jest to szczególnie cenne w środowiskach, gdzie dylatacja narażona jest na obciążenia dynamiczne i powtarzające się drgania.
Połączenie kołnierzowe
Końcówki kołnierzowe stanowią praktyczną metodę łączenia elastycznego złącza z istniejącą rurą. Prawidłowe wymiary kołnierzy, układ śrub, dobór uszczelek i wyrównanie są ważne dla utrzymania wydajności uszczelnienia.
Jakie są główne zalety wydajności?
Wartość kompensatora gumowego z podwójną kulą wykracza poza zwykłą elastyczność rurociągu. Jego konstrukcja rozwiązuje kilka typowych problemów napotykanych w przemysłowych systemach rurociągów.
| Funkcja wydajności | Korzyści inżynieryjne | Typowe wymaganie |
|---|---|---|
| Geometria podwójnej kuli | Zapewnia zwiększoną elastyczność i absorpcję ruchu | Dynamiczne systemy rurociągów |
| Wzmocnienie tkaniny | Poprawia odporność na ciśnienie i trwałość zmęczeniową | Rurociągi pod ciśnieniem |
| Siatka ze stali nierdzewnej | Zapewnia dodatkową ochronę mechaniczną | Środowiska o wysokich wibracjach |
| Elastyczność gumy | Redukuje przenoszenie wibracji | Pompy i kompresory |
| Połączenie kołnierzowe | Zapewnia stabilną instalację i uszczelnienie | Przemysłowe sieci rurociągów |
| Niestandardowe mieszanki gumowe | Umożliwia dostosowanie do różnych mediów i temperatur | Specjalistyczne zastosowania |
Te cechy sprawiają, że produkt nadaje się do zastosowań, w których konwencjonalne sztywne złącze może nie zapewniać wystarczającej elastyczności lub izolacji drgań.
Jakie specyfikacje techniczne powinni sprawdzić kupujący?
Wybór złącza elastycznego należy rozpocząć od rzeczywistych warunków pracy, a nie od wyboru nominalnej średnicy rury. Poniższe specyfikacje są szczególnie ważne przy ocenie konstrukcji z podwójną kulą.
| Specyfikacja | Dostępny/typowy zakres |
|---|---|
| Struktura | Gumowy korpus z podwójną kulą + wzmocnienie tkaniną + siatka ze stali nierdzewnej |
| Materiały gumowe | EPDM, NBR, neopren, mieszanki niestandardowe |
| Wzmocnienie | Wielowarstwowa tkanina i siatka druciana ze stali nierdzewnej |
| Ciśnienie robocze | PN10 / PN16 / PN25 w zależności od konstrukcji |
| Zakres temperatur | -20°C do +120°C; specjalne mieszanki do +150°C |
| Ruch | Kompensacja osiowa, boczna i kątowa |
| Rozmiar nominalny | DN32–DN600; większe rozmiary dostępne po dostosowaniu |
| Połączenie | Złączki kołnierzowe lub wykonane na zamówienie |
| Kompatybilne nośniki | Woda, powietrze, olej, łagodne chemikalia i płyny przemysłowe |
Rzeczywisty wybór powinien zawsze opierać się na projekcie kompletnego systemu. Przed rozpoczęciem produkcji należy potwierdzić ciśnienie, temperaturę, skład płynu, amplitudę ruchu, wymiary kołnierza i środowisko montażu.
Gdzie można go zastosować?
Elastyczne połączenie z podwójną kulą jest szczególnie istotne w systemach rurociągów, w których nie można całkowicie wyeliminować wibracji, ruchu lub naprężeń mechanicznych.
Systemy pomp i sprężarek
Pompy i sprężarki są częstymi źródłami wibracji mechanicznych. Zainstalowanie elastycznego złącza w pobliżu sprzętu może pomóc w ograniczeniu przenoszenia wibracji do podłączonego rurociągu.
Rurociągi wody i cieczy
Uzdatnianie wody, obieg wody przemysłowej i ogólne systemy transportu płynów mogą wykorzystywać gumowe złącza kompensacyjne, aby dostosować się do ruchu przy jednoczesnym zachowaniu elastycznych połączeń.
Przemysłowe linie technologiczne
W systemach transportujących kompatybilne oleje, powietrze, łagodne chemikalia i inne płyny przemysłowe można stosować różne mieszanki gumowe w zależności od wymaganej odporności na media.
Złożone układy rurociągów
Tam, gdzie wiele odcinków rur, połączeń urządzeń i tolerancji konstrukcyjnych stwarza wyzwania związane z wyrównaniem, odpowiednio dobrane elastyczne złącze może zapewnić dodatkową zdolność ruchu.
Jak kupujący powinni wybrać odpowiedni model?
Zespoły zaopatrzeniowe powinny podać szczegółowe informacje operacyjne, prosząc o wycenę. Umożliwia to producentowi dopasowanie mieszanki gumowej, wzmocnienia, rozmiaru, ciśnienia znamionowego i konfiguracji połączenia do rzeczywistego zastosowania.
- Potwierdź średnicę rury:Określ wymaganą średnicę DN lub nominalny rozmiar rury.
- Sprawdź ciśnienie robocze:Wybierz klasę ciśnienia odpowiednią dla normalnych i przejściowych warunków pracy.
- Określ temperaturę roboczą:Weź pod uwagę zarówno normalną temperaturę, jak i potencjalną temperaturę szczytową.
- Określ nośnik:Woda, olej, powietrze, chemikalia i inne płyny mogą wymagać różnych mieszanek gumowych.
- Zmierz ruch:Określ oczekiwany ruch osiowy, boczny i kątowy.
- Potwierdź wymiary kołnierza:Wzory otworów na śruby i wymiary przyłączy muszą odpowiadać rurociągowi.
- Rozważ środowisko instalacji:Ekspozycja na zewnątrz, intensywność wibracji i otaczający sprzęt mogą mieć wpływ na ostateczną konfigurację.
Podanie tych szczegółów na wczesnym etapie może zmniejszyć liczbę błędów w specyfikacji i zwiększyć efektywność dostosowywania OEM.
Co należy wziąć pod uwagę podczas instalacji?
Nawet prawidłowo zaprojektowane złącze dylatacyjne wymaga prawidłowego montażu. Elastycznego korpusu nie należy traktować jako substytutu odpowiedniego podparcia lub wyrównania rury.
- Przed dokręceniem śrub sprawdź ustawienie kołnierza.
- Używaj kompatybilnych uszczelek i prawidłowo dobranych elementów złącznych.
- Podczas instalacji należy unikać nadmiernego rozciągania, ściskania lub skręcania.
- Upewnij się, że sąsiednie rury są odpowiednio podparte.
- Zapobiegaj uszkodzeniu gumowego korpusu ostrymi przedmiotami lub elementami zewnętrznymi.
- Sprawdź, czy ruch roboczy mieści się w zaprojektowanym zakresie kompensacji.
- Okresowo sprawdzaj złącze pod kątem widocznego zużycia, pęknięć, odkształceń lub problemów z połączeniami.
Właściwy montaż pomaga w działaniu złącza zgodnie z jego przeznaczeniem i może zmniejszyć niepotrzebne obciążenie mechaniczne elastycznego elementu.
Często zadawane pytania
1. Jaka jest główna zaleta złącza kompensacyjnego z podwójną kulą?
Główną zaletą funkcjonalną jest zdolność do zapewnienia zwiększonej absorpcji ruchu i izolacji wibracji dzięki elastycznej strukturze o podwójnej kuli.
2. Jakie materiały są dostępne na gumowy korpus?
Typowe opcje materiałowe obejmują EPDM, NBR i neopren. Można również rozważyć niestandardowe mieszanki gumowe, gdy medium robocze lub temperatura wymagają specjalnego składu.
3. Jakie wartości ciśnienia są dostępne?
W zależności od wymagań konstrukcyjnych i aplikacyjnych konfiguracje można zaprojektować dla klas ciśnienia roboczego PN10, PN16 lub PN25.
4. Jakie rozmiary można dostosować?
Wspomniany asortyment produktów obejmuje średnice od DN32 do DN600, można jednak rozważyć większe rozmiary zgodnie z wymaganiami projektu i specyfikacjami technicznymi.
5. Czy można go używać w pobliżu pomp i sprężarek?
Tak. Pompy i sprężarki to typowe miejsca instalacji, ponieważ maszyny te mogą generować wibracje i obciążenia dynamiczne, które należy odizolować od podłączonych rurociągów.
6. Czy można dostosować typ połączenia?
Tak. Dostępne są połączenia kołnierzowe, a łączniki zaprojektowane na zamówienie można opracować zgodnie z konfiguracją rurociągu i wymaganiami projektu.
Jak możesz poprosić o niestandardowe rozwiązanie?
Dla odbiorców przemysłowych wybór odpowiedniego złącza elastycznego jest połączeniem specyfikacji produktu i inżynierii systemu. JIDONGDA zapewnia dostosowane rozwiązania kompensatorów gumowych obejmujące różne średnice, mieszanki gumowe, konstrukcje wzmacniające, wymagania ciśnieniowe i konfiguracje połączeń. Zamawiając wycenę, o ile to możliwe, należy podać rozmiar rury, ciśnienie robocze, temperaturę, media, wymagania dotyczące ruchu, wymiary kołnierzy i środowisko zastosowania. Dane te pozwalają producentowi dokładniej ocenić odpowiednią konfigurację.
Jeśli szukasz niezawodnego, elastycznego połączenia dla pompy, sprężarki, rurociągu wodnego, systemu procesów przemysłowych lub innego wymagającego zastosowania,skontaktuj się z namiaby omówić warunki pracy, wymagania dotyczące dostosowywania, specyfikacje techniczne i potrzeby dotyczące zamówień zbiorczych z JIDONGDA.
