W jaki sposób wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy może poprawić wydajność przesyłu materiałów przy dużych obciążeniach

JIDONGDAzapewniaWzmocniony drutem wąż gumowy z kołnierzem o dużej średnicydo wymagających przemysłowych zastosowań ssania i tłoczenia, gdzie niezbędna jest stabilność strukturalna, niezawodne połączenia i transport materiału w dużej objętości. Zaprojektowany do transportu wody, szlamu, błota, piasku i kompatybilnych materiałów mineralnych, ten elastyczny wąż łączy w sobie wielowarstwową strukturę gumową, wzmocnienie z drutu stalowego spiralnego i konfigurowalne połączenia kołnierzowe, aby sprostać praktycznym wyzwaniom górnictwa, pogłębiania i przemysłowych systemów pompowych.

Wzmocniony drutem gumowy wąż kołnierzowy o dużej średnicy został zaprojektowany tak, aby zachować swój kształt podczas operacji ssania, jednocześnie spełniając wymagania ciśnieniowe w zastosowaniach tłocznych. Wzmocnienie spiralnego drutu stalowego zapobiega odkształceniom do wewnątrz pod podciśnieniem, a warstwy gumy chronią wąż i przystosowują się do różnych transportowanych mediów. Końcówki kołnierzowe ułatwiają integrację z pompami, sprzętem pogłębiarskim i stałymi rurociągami. W tym przewodniku wyjaśniono budowę węża, zasadę działania, zastosowania przemysłowe, kryteria wyboru i praktyki konserwacji, aby pomóc zespołom inżynierskim w określeniu odpowiedniego rozwiązania dla ich warunków pracy.

Spis treści

1. Co to jest wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy?
2. Jak działa jego wzmocniona konstrukcja?
3. Jakie są główne zalety wydajności?
4. Które branże korzystają z tego węża?
5. Jak wypada w porównaniu z innymi typami węży?
6. Jak wybrać odpowiedni wąż?
7. Jakie praktyki instalacyjne i konserwacyjne mają znaczenie?
8. Często zadawane pytania
9. Wnioski i zapytanie o produkt

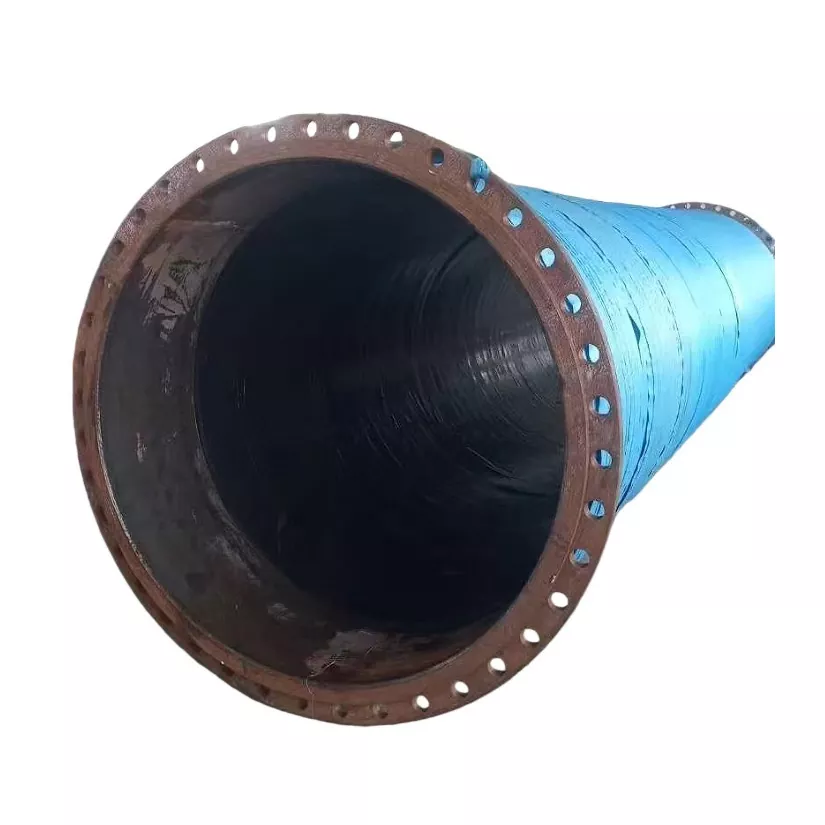

Co to jest wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy?

Wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy jest elastycznym elementem rurociągu zaprojektowanym do przemieszczania znacznych objętości cieczy i kompatybilnych mieszanin ciało stałe-ciecz. Jest to szczególnie przydatne, gdy konwencjonalne sztywne rury są trudne w montażu, sprzęt wymaga elastycznych połączeń lub rurociąg musi pracować zarówno w warunkach ssania, jak i tłoczenia.

Cechą charakterystyczną jest spiralny drut stalowy osadzony w ściance węża. W przeciwieństwie do węża gumowego, który opiera się wyłącznie na elastomerowym korpusie i wzmocnieniu tekstylnym, ta konstrukcja zapewnia dodatkowe wsparcie obwodowe, aby pomóc wężowi oprzeć się ciśnieniu zewnętrznemu podczas pracy podciśnieniowej.

JIDONGDA opracowuje ten wąż do zastosowań obejmujących:

• Transport wody i obsługa płynów przemysłowych.
• Transport gnojowicy, błota, piasku i materiałów mineralnych.
• Systemy pogłębiania i usuwania osadów.
• Działalność wydobywcza i przetwarzanie kruszywa.
• Elastyczne połączenia pomiędzy pompami, urządzeniami i rurociągami.

Dla kupujących oceniających różne konfiguracje strona produktu węża wzmocnionego drutem JIDONGDA stanowi punkt wyjścia do przeglądu struktury produktu i opcji dostosowywania.

Jak działa jego wzmocniona konstrukcja?

Wydajność węża przemysłowego o dużej średnicy zależy od skoordynowanego działania jego mieszanek gumowych, warstw wzmacniających, konstrukcji drutu stalowego i połączeń końcowych. Każdy komponent odpowiada innym wymaganiom operacyjnym.

1. Wewnętrzna warstwa gumy

Rura wewnętrzna ma bezpośredni kontakt z transportowanym materiałem. Jego związek należy dobrać zgodnie z właściwościami chemicznymi medium, charakterystyką cząstek i temperaturą pracy. W przypadku szlamu lub piasku ściernego odpowiednio opracowana, odporna na zużycie mieszanka gumowa może pomóc w ograniczeniu erozji wewnętrznej i przedwczesnych uszkodzeń.

2. Warstwy wzmacniające o wysokiej wytrzymałości

Tkanina lub inne określone warstwy wzmacniające zapewniają dodatkową wytrzymałość konstrukcyjną i pomagają wężowi wytrzymać ciśnienie wewnętrzne podczas opróżniania. Ich rozmieszczenie i specyfikacje powinny odpowiadać zamierzonemu ciśnieniu roboczemu i warunkom pracy.

3. Wzmocnienie z drutu stalowego spiralnego

Wbudowany drut stalowy tworzy ramę nośną na obwodzie węża. Podczas ssania zewnętrzne ciśnienie atmosferyczne może wepchnąć nieodpowiednio podparty wąż do wewnątrz. Spiralne wzmocnienie pomaga zachować wewnętrzny kanał przepływu i zmniejszyć ryzyko spłaszczenia lub zapadnięcia się.

4. Ochronna zewnętrzna gumowa osłona

Zewnętrzna warstwa pomaga chronić wąż przed zewnętrznym ścieraniem, uderzeniami, działaniem czynników atmosferycznych i uszkodzeniami mechanicznymi. Wybór odpowiedniej masy pokrywającej zależy od środowiska instalacji i przewidywanego narażenia.

5. Połączenia kołnierzowe

Końcówki kołnierzowe umożliwiają podłączenie węża do kompatybilnych pomp, sprzętu pogłębiarskiego i stałych odcinków rurociągu. JIDONGDA może skonfigurować wymiary kołnierzy i układy połączeń zgodnie z obowiązującymi normami lub rysunkami klienta, po potwierdzeniu technicznym.

Jakie są główne zalety wydajności?

Poprawiona stabilność pod podciśnieniem

Odporność na podciśnienie jest kluczowym powodem, dla którego warto wybrać wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy. Spiralny drut stalowy pomaga utrzymać przekrój węża podczas ssania, zapewniając bardziej stabilny przepływ materiału. Rzeczywista wydajność próżni zależy od rozstawu drutów, średnicy węża, konstrukcji zbrojenia, długości, warunków zginania i ciśnienia roboczego.

Wsparcie operacji ssania i tłoczenia

Wiele przemysłowych systemów przesyłowych wymaga węża, który wytrzymuje podciśnienie podczas ssania i nadciśnienie podczas tłoczenia. Właściwie określona konstrukcja spełnia oba warunki poprzez połączony system zbrojenia. Kupujący powinni raczej zweryfikować znamionowe wartości graniczne dla każdego trybu pracy, niż zakładać, że przydatność w jednym trybie gwarantuje przydatność w drugim.

Transfer materiałów o dużej objętości

Duża średnica wewnętrzna może pomieścić znaczne natężenia przepływu, jeśli wąż jest odpowiednio dobrany do pompy i systemu. Odpowiedni dobór średnicy pomaga zrównoważyć wymagania dotyczące przepływu, prędkości, strat ciśnienia i charakterystyki transportowanego materiału.

Elastyczna integracja sprzętu

Gumowa konstrukcja zapewnia swobodę ruchu i pomaga łączyć sprzęt, który może nie być idealnie dopasowany do sztywnego rurociągu. Połączenia kołnierzowe zapewniają również praktyczny interfejs do instalacji, kontroli i wymiany, jeśli są zaprojektowane dla współpracującego sprzętu.

Konfiguracja specyficzna dla projektu

Średnicę węża, długość, mieszankę gumową, strukturę wzmocnienia i konfigurację kołnierza można rozpatrywać łącznie. Dzięki temu zespół węża odzwierciedla rzeczywiste warunki pracy, zamiast polegać na ogólnej specyfikacji.

Które branże korzystają z tego węża?

Górnictwo i Przeróbka Minerałów

W kopalniach często przemieszczane są szlamy ścierne, odpady poflotacyjne i mieszaniny zawierające minerały pomiędzy urządzeniami przetwórczymi a wyznaczonymi obszarami składowania. Odpowiedni wąż łączy w sobie kompatybilną mieszankę gumy wewnętrznej ze wzmocnieniem zaprojektowanym dla oczekiwanych warunków ciśnienia i podciśnienia.

Pogłębianie i usuwanie osadów

Systemy pogłębiania transportują piasek, muł, błoto i osady rurociągami ssącymi i tłocznymi. Elastyczne węże kołnierzowe mogą łączyć pompy i sprzęt pogłębiarski, jednocześnie dostosowując się do ruchu instalacji. Wąż należy dobrać do rzeczywistego stężenia cząstek stałych, wielkości cząstek, warunków przepływu oraz środowiska morskiego lub słodkowodnego.

Obsługa piasku i żwiru

Wydobywanie i przetwarzanie kruszywa może wymagać transportu wody zmieszanej z piaskiem lub żwirem. Odporność na ścieranie i odpowiednia prędkość przepływu są szczególnie ważne, ponieważ grube cząstki mogą przyspieszyć zużycie wykładziny węża, zagięć i obszarów połączeń.

Przemysłowe systemy pompowe

Duże pompy mogą wymagać elastycznych przyłączy ssawnych i tłocznych, aby dostosować się do ruchu sprzętu, uprościć instalację lub wyizolować pewne wibracje. Wartości ciśnienia i podciśnienia węża muszą odpowiadać zakresowi pracy pompy, w tym warunkom uruchamiania i wyłączania.

Porty i Inżynieria Morska

W operacjach portowych i projektach morskich można stosować węże o dużej średnicy do przesyłania materiałów i połączeń rurociągów. W przypadku tych środowisk kupujący powinni również ocenić narażenie zewnętrzne, ochronę antykorozyjną kołnierzy, obsługę ładunków i wszelkie wymagania morskie specyficzne dla projektu.

Jak wypada w porównaniu z innymi typami węży?

Różne konstrukcje węży służą różnym celom. Najlepszy wybór zależy od kierunku przepływu, warunków ciśnieniowych, transportowanego medium i wymaganego układu przyłączy.

Porównanie ma charakter ogólny i nie zastępuje danych dotyczących konkretnego modelu. Szczegóły konstrukcyjne różnią się w zależności od producenta i nie należy zakładać, że żaden typ węża będzie lepszy od innego w każdych warunkach.

W przypadku powiązanych wymagań zapoznaj się z kategoriami gumowych węży kołnierzowych do pogłębiania o dużej średnicy oraz gumowych węży ssawnych i tłocznych o dużej średnicy, jeśli są dostępne.

Jak wybrać odpowiedni wąż?

Przed zakupem wzmocnionego drutem węża gumowego z kołnierzem o dużej średnicy zespoły inżynieryjne i zaopatrzeniowe powinny określić rzeczywiste obciążenie, a nie wybierać produkt wyłącznie na podstawie średnicy nominalnej.

1. Zidentyfikuj transportowane medium

Określ, czy wąż będzie transportował czystą wodę, ścieki, błoto, piasek, szlam mineralny lub inny materiał. Uwzględnij skład chemiczny, wielkość cząstek, stężenie substancji stałych i temperaturę. Te szczegóły wpływają na wybór wewnętrznej mieszanki gumowej i zabezpieczenia przed ścieraniem.

2. Potwierdź wymagania dotyczące średnicy i przepływu

Określ wymaganą średnicę wewnętrzną na podstawie docelowego natężenia przepływu, dopuszczalnej straty ciśnienia, charakterystyki pompy i wymagań dotyczących transportu materiału. Zbyt duży lub zbyt mały wąż może powodować nieefektywność systemu lub problemy operacyjne.

3. Ustal limity ciśnienia i podciśnienia

Zapewnij normalne ciśnienie robocze, maksymalne przewidywane ciśnienie, podciśnienie na ssaniu i wszelkie warunki przejściowe. Poproś o udokumentowane oceny proponowanej konfiguracji. Wartości ciśnienia roboczego i podciśnienia nie należy wyciągać na podstawie samego wyglądu lub wzmocnienia drutu.

4. Określ długość i trasę

Zmierz wymaganą długość montażową i określ zagięcia, ruchy i pozycje połączeń. Przestrzegaj minimalnego promienia zgięcia określonego przez producenta i unikaj prowadzenia, które powoduje załamanie, skręcenie, nadmierne naprężenie lub skupione obciążenie na kołnierzach.

5. Dopasuj standard kołnierza

Potwierdź odpowiednią normę kołnierza, rozmiar nominalny, klasę ciśnienia, układ otworów na śruby, okładzinę, materiał i układ uszczelnień. Potencjalne standardy obejmują GB, DIN, ANSI, JIS i ASME, ale zgodność należy sprawdzić w odniesieniu do dokładnego wyposażenia współpracującego i wymagań projektu.

6. Oceń warunki świadczenia usług

Weź pod uwagę ekspozycję na zewnątrz, wilgoć, ścieranie, uderzenia, korozję, cykle operacyjne i oczekiwany dostęp konserwacyjny. Wąż zgodny technicznie z nieodpowiednim zabezpieczeniem zewnętrznym lub nieprawidłowym rozmieszczeniem przyłączy może mieć jeszcze krótką żywotność.

Do wyceny przygotuj następujące informacje:

• Wymagana średnica wewnętrzna węża i długość całkowita.
• Transportowane medium i temperatura pracy.
• Ciśnienie robocze, ciśnienie maksymalne i podciśnienie ssania.
• Standardy kołnierzy, wymiary i szczegóły wyposażenia współpracującego.
• Układ instalacji, wymagania dotyczące zginania i narażenie na środowisko.
• Ilość, wymagania dotyczące dostawy i obowiązujące dokumenty kontroli.

Jakie praktyki instalacyjne i konserwacyjne mają znaczenie?

Aby uzyskać zamierzone działanie wzmocnionego przewodu giętkiego, niezbędna jest prawidłowa instalacja. Nawet dobrze zaprojektowany produkt może przedwcześnie ulec uszkodzeniu, jeśli zostanie skręcony, nadmiernie wygięty, źle podparty lub eksploatowany poza granicami znamionowymi.

Zalecenia dotyczące instalacji

• Przed montażem sprawdź korpus węża, powierzchnie kołnierzy i powierzchnie uszczelniające.
• Wyrównaj kołnierze współpracujące bez wciskania węża na miejsce.
• Stosować kompatybilne uszczelki i elementy złączne, dokręcając śruby zgodnie z obowiązującą procedurą.
• Zapobiegaj skręcaniu, nadmiernym obciążeniom rozciągającym i zgięciu większym niż określony minimalny promień.
• Zapewnij odpowiednie podparcie tam, gdzie ciężar zespołu węża lub obciążenia zewnętrzne mogłyby naprężyć połączenia.
• Przed uruchomieniem sprawdzić wartości graniczne ciśnienia i podciśnienia w systemie.

Rutynowa kontrola

• Sprawdź, czy nie ma pęknięć, wybrzuszeń, odsłoniętych wzmocnień, nacięć i nietypowych deformacji.
• Sprawdź połączenia kołnierzowe pod kątem wycieków, korozji, poluzowanych elementów złącznych i uszkodzonych uszczelek.
• Monitoruj pod kątem nieoczekiwanej utraty ciśnienia, zmniejszonego przepływu lub oznak załamania się ssania.
• Sprawdź ścieranie w obszarach narażonych na działanie dużych cząstek lub wielokrotny kontakt.
• Wycofaj uszkodzone zespoły z użytku i postępuj zgodnie ze wskazówkami producenta dotyczącymi kontroli i wymiany.

Częstotliwość przeglądów powinna odzwierciedlać ważność działania, krytyczność systemu i obowiązujące procedury w miejscu instalacji. Nie można zagwarantować stałego okresu użytkowania bez uwzględnienia rzeczywistego obciążenia i historii konserwacji.

Często zadawane pytania

1. Jaki jest główny cel zbrojenia z drutu stalowego spiralnego?

Jego głównym celem jest zapewnienie obwodowego podparcia, które pomaga wężowi przeciwstawić się odkształceniom do wewnątrz pod podciśnieniem. Jest to szczególnie ważne w systemach ssących o dużej średnicy, gdzie zapadnięcie się węża może ograniczyć przepływ.

2. Czy ten wąż obsługuje zarówno ssanie, jak i tłoczenie?

Można go zaprojektować do obu zastosowań, ale dopuszczalne ciśnienie i podciśnienie muszą być potwierdzone dla konkretnej konstrukcji węża. Kupujący powinni poprosić o odpowiednie parametry, zamiast zakładać, że każdy model ma takie same ograniczenia wydajności.

3. Jakie materiały można transportować wzmocnionym drutem wężem gumowym z kołnierzem o dużej średnicy?

W zależności od mieszanki gumowej i specyfikacji technicznych można go stosować do wody, błota, szlamu, piasku i kompatybilnych materiałów mineralnych. Przed wyborem należy ocenić zgodność chemiczną, ścieralność cząstek, temperaturę i stężenie substancji stałych.

4. Czy można dostosować wymiary kołnierzy?

JIDONGDA wskazuje, że konfiguracje kołnierzy można dostosować do uznanych norm lub rysunków klienta. Podaj dokładne wymiary, standard kołnierza, klasę ciśnienia i szczegóły połączenia współpracującego w celu potwierdzenia technicznego.

5. Jak mogę ograniczyć przedwczesne zużycie węża?

Wybierz odpowiednią mieszankę gumy wewnętrznej, unikaj nadmiernych ograniczeń przepływu, przestrzegaj określonego promienia zgięcia i regularnie sprawdzaj obszary narażone na duże zużycie. Ciśnienie robocze, charakterystyka transportowanych cząstek i warunki instalacji również powinny mieścić się w zatwierdzonych granicach.

6. Jakie informacje są potrzebne, aby poprosić o wycenę?

Podaj średnicę węża, długość, medium, ciśnienie robocze, wymagania dotyczące podciśnienia, temperaturę, konfigurację kołnierza, środowisko pracy i wielkość zamówienia. Rysunki lub fotografie istniejących połączeń mogą pomóc w wyjaśnieniu wymagań dotyczących interfejsu.

7. Skąd mam wiedzieć, czy wąż jest odpowiedni dla mojego projektu?

Porównaj proponowane specyfikacje węża z warunkami pracy projektu i wymaganiami dotyczącymi połączeń. Przed złożeniem zamówienia należy potwierdzić u producenta wartości ciśnienia i próżni, kompatybilność materiałową, wymiary i dokumentację kontroli.

Wniosek: wybierz wąż pasujący do warunków pracy

Wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy może stanowić skuteczne rozwiązanie dla wymagających systemów ssących i tłocznych, łącząc elastyczną gumową konstrukcję, wzmocnienie konstrukcyjne, wspornik ze spiralnego drutu stalowego i elastyczne połączenia kołnierzowe. Jego przydatność zależy od dopasowania konstrukcji do transportowanego medium, wymaganych warunków przepływu, ciśnienia i podciśnienia, geometrii instalacji i planu konserwacji.

JIDONGDA oferuje opcje dostosowywania wymiarów węży, konstrukcji wzmacniających, doboru materiałów i konfiguracji kołnierzy w celu spełnienia różnych wymagań związanych z transportem przemysłowym. Aby omówić swoje zastosowanie, zapoznaj się ze szczegółami produktu Wzmocniony drutem wąż gumowy z kołnierzem o dużej średnicy i przygotuj specyfikacje techniczne.Skontaktuj się z namijuż dziś, aby omówić wymagania projektu, poprosić o wycenę dostosowaną do indywidualnych potrzeb i określić odpowiednią konfigurację węża dla Twojego systemu rurociągów.
