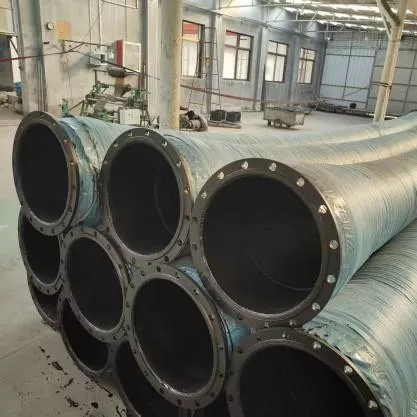

Wąż gumowy o dużej średnicy, wzmocniony spiralą z drutu stalowego

Wąż gumowy o dużej średnicy wzmocniony spiralą stalową JIDONGDA jest przeznaczony do zastosowań w trudnych warunkach, charakteryzujących się wysokim ciśnieniem, wysokimi natężeniami przepływu i znacznymi obciążeniami udarowymi. Jego konstrukcja charakteryzuje się wielowarstwową konstrukcją wzmacniającą wykonaną z drutu stalowego o wysokiej wytrzymałości w połączeniu z wysokowydajną gumą kompozytową; wszystkie komponenty powstają w pojedynczym procesie wulkanizacji w wysokiej temperaturze. Zapewnia to stabilną i trwałą pracę w wymagających środowiskach, takich jak kopalnie, obszary przybrzeżne i place budowy na wolnym powietrzu.

Wąż gumowy o dużej średnicy wzmocniony spiralą stalową łączy w sobie doskonałą elastyczność z dużą nośnością. Pochłania drgania sprzętu, kompensuje niewspółosiowość instalacji oraz rozszerzalność lub kurczenie termiczne, a także wytrzymuje stałe wewnętrzne skoki ciśnienia, a także uderzenia zewnętrzne. W porównaniu do standardowych węży gumowych wzmocnionych tkaniną, produkt ten oferuje znaczące zalety: odporność na zapadanie się podciśnienia, stabilność wymiarową (odporność na rozciąganie) i wysoką odporność na zużycie. To sprawia, że ​​jest to krytyczny element wielkogabarytowych rurociągów przemysłowych przeznaczonych do transportu gnojowicy i materiałów sypkich na duże odległości.

Wielowarstwowa struktura i kluczowe zalety

1. Odporna na zużycie wewnętrzna warstwa robocza

Wykonana z mieszanki bardzo odpornego na zużycie kauczuku naturalnego i syntetycznego, gładka warstwa wewnętrzna minimalizuje opory przepływu. Jest odporny na erozję i ścieranie przez cząsteczki piasku i żwiru, spowalniając zużycie wewnętrznej ściany w kontakcie z materiałami takimi jak rudy mineralne, muł morski i osady popiołu.

2. Warstwa wzmacniająca z drutu stalowego spiralnego

Wiele pasm drutu stalowego o wysokiej wytrzymałości jest nawiniętych spiralnie pod stałym kątem, tworząc podstawową konstrukcję nośną, która spełnia cztery kluczowe funkcje:

- Zwiększa ciśnienie znamionowe

- Zapewnia wysoką odporność na podciśnienie, zapobiegając zapadaniu się podczas operacji ssania

- Ogranicza promieniową rozszerzalność korpusu węża pod ciśnieniem

- Zwiększa ogólną stabilność strukturalną i odporność na uderzenia

3. Pośrednia warstwa buforowa

Elastyczna warstwa gumy umieszczona pomiędzy warstwą wzmacniającą a zewnętrzną osłoną gumową; rozprasza skutki chwilowych skoków ciśnienia, zmniejsza ryzyko separacji warstw i znacząco poprawia odporność zmęczeniową podczas długotrwałego, cyklicznego pompowania cieczy.

4. Zewnętrzna warstwa ochronna odporna na warunki atmosferyczne

Zmodyfikowana, odporna na starzenie zewnętrzna osłona gumowa zaprojektowana tak, aby wytrzymać różne czynniki zewnętrzne: degradację UV w wyniku ekspozycji na środowisko, pękanie ozonu w strefach przemysłowych, korozję mgły solnej na obszarach przybrzeżnych oraz ścieranie mechaniczne podczas podnoszenia i instalacji.

Kluczowe obszary zastosowań

1. Systemy transportu górnictwa: transport mułów mineralnych, odpadów poflotacyjnych, mułów węglowych i materiałów przeróbczych; nadaje się do pompowania szlamów o dużej zawartości piasku i operacji próżniowych.

2. Pogłębianie portów i rekultywacja terenu: stosowane w rurociągach pogłębiarskich do transportu piasku morskiego, mułu rzecznego i materiałów wypełniających; konfiguracje pływających rurociągów dostępne dla operacji na morzu.

3. Przemysł naftowy i gazowy: transport płuczki wiertniczej, przemysłowych płynów obiegowych i materiałów pokrewnych.

4. Maszyny inżynieryjne i przepompownie: połączenia rurociągów dla dużych pogłębiarek, przemysłowych pomp wodnych i ciężkiego sprzętu; tłumienie drgań podczas pracy.

5. Sektory energetyczny i środowiskowy: obieg szlamu do odsiarczania elektrowni, transport popiołu/żużla paleniskowego, rurociągi do oczyszczania ścieków przemysłowych.

6. Przemysł metalurgiczny: transport ciągły silnie ściernych proszków mineralnych i granulowanych mediów hutniczych.

Kluczowe cechy produktu

1. Wielowarstwowa konstrukcja z drutu stalowego spiralnego zapewniająca doskonałą odporność na nacisk i uderzenia.

2. Doskonała odporność na podciśnienie; nadaje się zarówno do zastosowań ssących, jak i tłocznych, zapobiegając zapadaniu się węża pod próżnią.

3. Możliwość produkcji o dużej średnicy; niski opór cieczy zapewnia większą efektywność transportu.

4. Wysoka elastyczność i możliwości kompensacyjne; pochłania wibracje urządzeń i eliminuje koncentrację naprężeń w systemie rurociągów.

5. Zintegrowana odporność na zużycie i warunki atmosferyczne; zapewnia niezawodną żywotność w trudnych warunkach, takich jak kopalnie i platformy wiertnicze.

6. Niskie koszty utrzymania; łatwość instalacji, demontażu i wymiany osprzętu na miejscu minimalizuje przestoje sprzętu.

Niestandardowe opcje konfiguracji

1. Wewnętrzna wyściółka z wzmocnionego poliuretanu (PU).

2. Specjalna, wyjątkowo odporna na zużycie konstrukcja do pompowania szlamu mineralnego.

3. Wersja żaroodporna (do pracy ciągłej w temperaturach powyżej 120°C).

4. Olejoodporna mieszanka gumowa.

5. Konstrukcja antystatyczna i przeciwwybuchowa.

6. Zintegrowany system wypornościowy (pływające węże).

7. Kołnierze standardowe ANSI, DIN, JIS lub BS.

8. Szybkozłącza uniwersalne.

Przewagi konkurencyjne

✔ Solidna konstrukcja z wielowarstwowym wzmocnieniem spiralą z drutu stalowego o wysokiej wytrzymałości

✔ Doskonała odporność na nadciśnienie i próżnię

✔ Nadaje się do stosowania w różnorodnych i wymagających zastosowaniach w transporcie przemysłowym

✔ Możliwość wytwarzania niestandardowych produktów o dużej średnicy do ekstremalnych warunków pracy

✔ Kompleksowe usługi produkcyjne OEM i ODM

✔ Bogate doświadczenie w dostarczaniu sprzętu na krajowe i międzynarodowe projekty inżynieryjne

Przykład realizacji projektu inżynierskiego

Przykład 1: Projekt rekultywacji terenu w porcie morskim (Azja Południowo-Wschodnia)

Wymagania projektu: Do rekultywacji terenu potrzebny był rurociąg morski o długości 12 km, przeznaczony do ciągłego transportu piasku morskiego zmieszanego z kruszonymi muszlami i żwirem. Pływające węże ssące i tłoczne o dużej średnicy musiały wytrzymać ekspozycję na mgłę solną i działać w warunkach ssania (podciśnienie).

Rozwiązanie JIDONGDA: Pływające węże gumowe wzmocnione drutem stalowym DN600 z zewnętrzną warstwą gumy o wysokiej odporności na korozję (klasa morska) i kołnierzami zgodnymi ze standardem DIN.

Wyniki operacyjne: 24 miesiące ciągłej pracy bez deformacji węża (spłaszczenia) i pęknięć zewnętrznej warstwy gumy w wyniku narażenia na działanie mgły solnej. Częstotliwość wymiany została zmniejszona o 70% w porównaniu do konwencjonalnych węży do pogłębiania. Produkty pomyślnie przeszły niezależne kontrole jakości do zastosowań w inżynierii morskiej i stały się preferowanym wyborem wykonawców.

Często zadawane pytania

P1: Jakie jest maksymalne podciśnienie dla węża gumowego o dużej średnicy wzmocnionego spiralą stalową firmy JIDONGDA? Czy nadają się do operacji ssania na duże odległości podczas pogłębiania?

Odp.: Modele standardowe wytrzymują podciśnienie o wartości -0,09 MPa bez odkształceń, natomiast modele wykonane na zamówienie ze wzmocnionymi strukturami spiralnymi mogą pracować w warunkach głębokiej próżni do -0,098 MPa. Nadają się w pełni do operacji ssania i rozładunku, w tym pogłębiania na duże odległości i transportu odpadów kopalnianych. Do transportu morskiego na duże odległości można zamontować dodatkowe elementy wypornościowe.

P2: Jakie są dostępne opcje obsługi mediów wysokotemperaturowych, oleistych lub łatwopalnych/wybuchowych?

Odp.: Oferowane są trzy typy specjalistycznych rozwiązań: konstrukcje odporne na wysokie temperatury (do pracy ciągłej powyżej 120°C); wyroby z olejoodpornego kompozytu na bazie kauczuku nitrylowego (NBR) do transportu ropy naftowej, olejów hydraulicznych lub rozpuszczalników organicznych; oraz konstrukcje antystatyczne i przeciwwybuchowe zaprojektowane w celu rozpraszania elektryczności statycznej generowanej przez tarcie mediów (odpowiednie do przenoszenia łatwopalnych produktów naftowych). Dla wszystkich specjalistycznych produktów dostarczane są raporty z testów obejmujące właściwości materiałów i charakterystykę działania.

P3: Z jakimi międzynarodowymi normami dotyczącymi sprzęgieł są kompatybilne produkty? Czy fabryka JIDONGDA może dostarczyć w pełni zmontowane jednostki?

Odp.: Węże są kompatybilne z czterema głównymi standardami kołnierzy (ANSI, DIN, JIS, BS), a także różnymi typami szybkozłączy. Oferujemy kompleksowe rozwiązanie obejmujące cięcie, prasowanie kołnierzy, montaż monolityczny i badania hydrostatyczne; gotowe produkty – wraz z armaturą – dostarczane są bezpośrednio na plac budowy, co eliminuje konieczność dalszej obróbki przez klienta i zmniejsza ryzyko nieszczelności na zewnętrznych punktach przyłączeniowych.
