Gdy duży sprzęt, zespoły pomp, rurociągi lub systemy mobilne wymagają niezawodnego przesyłu płynu, jednocześnie umożliwiając wibracje i ruch,Elastyczny wąż gumowy z kołnierzem o dużej średnicyzJIDONGDAzapewnia praktyczne rozwiązanie połączenia. Zaprojektowany wokół elastycznego gumowego korpusu węża, konstrukcji wzmacniającej i końcówek kołnierzowych, może być skonfigurowany do wody, wody morskiej, szlamu, szlamu mineralnego, piasku, żwiru, odpadów poflotacyjnych i innych odpowiednich mediów przemysłowych.
Systemy rurociągów o dużej średnicy często stają przed wyzwaniami, którym sztywne rurociągi nie są w stanie łatwo sprostać. Wibracje pompy, przemieszczenie sprzętu, odchylenia od montażu i wielokrotny montaż mogą powodować dodatkowe naprężenia wokół punktów połączeń. Elastyczny wąż gumowy może zapewnić kontrolowany elastyczny odcinek pomiędzy urządzeniami a rurociągami, zachowując jednocześnie wymaganą wydajność przesyłu.
Rozwiązanie JIDONGDA łączy w sobie gumowy korpus węża z warstwami wzmacniającymi i połączeniami kołnierzowymi. W zależności od warunków pracy konstrukcja może zawierać wzmocnioną tkaninę i spiralny drut stalowy do zastosowań wymagających ciśnienia lub próżni. Wymiary kołnierzy można również dopasować do powszechnych norm lub rysunków klienta, dzięki czemu wąż nadaje się do niestandardowych projektów przemysłowych.
Spis treści
- Co to jest elastyczny wąż gumowy z kołnierzem o dużej średnicy?
- Dlaczego elastyczność jest ważna w dużych systemach rurociągów?
- Jak zbudowany jest wąż?
- Jakie są kluczowe zalety?
- Gdzie jest powszechnie używany?
- Jakie parametry techniczne powinni wziąć pod uwagę kupujący?
- Jak kupujący powinni wybrać odpowiedni wąż?
- Jak można wspierać żywotność?
- Często zadawane pytania
- Wniosek

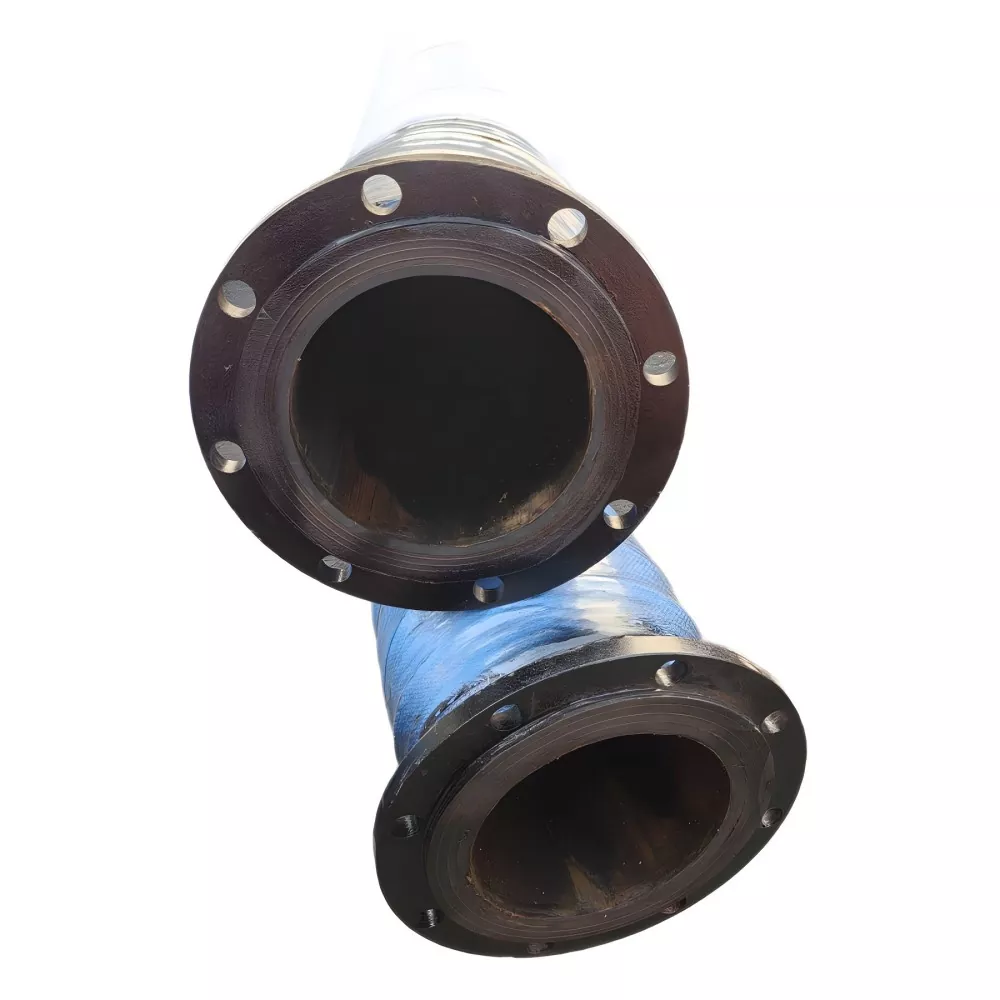

Co to jest elastyczny wąż gumowy z kołnierzem o dużej średnicy?
Elastyczny wąż gumowy z kołnierzem o dużej średnicy to przemysłowy zespół węża przeznaczony do transportu płynów lub mediów zawierających cząstki stałe, a jednocześnie pełniący funkcję elastycznego połączenia między urządzeniami a rurociągami stacjonarnymi lub ruchomymi.
W przeciwieństwie do całkowicie sztywnego połączenia, gumowy korpus węża może wytrzymać pewien stopień zgięcia i przemieszczenia. Kołnierze zainstalowane na obu końcach zapewniają połączenie śrubowe z pompami, zaworami, rurociągami, zbiornikami lub innym sprzętem. To połączenie sprawia, że wąż jest szczególnie przydatny tam, gdzie ważna jest wydajność przesyłu i elastyczność połączenia.
W zależności od projektu wąż może być skonfigurowany do wody, wody morskiej, szlamów, szlamów mineralnych, piasku i żwiru, odpadów poflotacyjnych oraz wybranych mediów przemysłowych. W przypadku materiałów ściernych wewnętrzną mieszankę gumową i strukturę wzmocnienia należy dobrać w zależności od rzeczywistego medium i warunków pracy.
Dlaczego elastyczność jest ważna w dużych systemach rurociągów?
Duże rurociągi przemysłowe nie zawsze są narażone na warunki statyczne. Pompy generują wibracje, sprzęt mobilny zmienia położenie, a tolerancje montażowe mogą skutkować niewielkimi przesunięciami pomiędzy podłączonymi komponentami. Jeżeli te ruchy zostaną przeniesione bezpośrednio na sztywną rurę, wokół połączeń i styków urządzeń mogą powstać dodatkowe naprężenia.
Elastyczny wąż gumowy tworzy elastyczny odcinek rurociągu. Jego zdolność do zginania i dostosowywania się do określonego przemieszczenia może pomóc w lepszym dostosowaniu połączeń sprzętu do rzeczywistych warunków pracy.
- Pomaga tłumić wibracje sprzętu.
- Umożliwia pewne przesunięcie rurociągu.
- Zapewnia elastyczność w zakresie połączeń sprzętu.
- Może uprościć połączenia tam, gdzie przestrzeń instalacyjna jest ograniczona.
- Obsługuje aplikacje wymagające usunięcia sprzętu lub ponownej instalacji.
- Można go skonfigurować dla różnych mediów i warunków pracy.
Rzeczywisty dopuszczalny promień zgięcia, zakres przemieszczenia, ciśnienie znamionowe i metodę montażu należy zawsze sprawdzić w odniesieniu do konkretnej konstrukcji węża i wymagań projektowych.
Jak zbudowany jest wąż?
Wydajność węża gumowego o dużej średnicy zależy od interakcji jego wewnętrznej warstwy gumy, wzmocnienia, zewnętrznej warstwy gumy i połączeń końcowych. Odpowiednio dobrana konstrukcja sprawia, że wąż wytrzymuje warunki mechaniczne i środowiskowe spodziewane podczas eksploatacji.
Wewnętrzna warstwa gumy
Wewnętrzna warstwa gumy ma bezpośredni kontakt z transportowanym medium. Dlatego jego formułę należy dobrać w zależności od właściwości transportowanego materiału, szczególnie gdy system obsługuje szlam ścierny, cząstki mineralne, wodę morską lub inne wymagające media.
Wzmocniona warstwa tkaniny
Wzmocnione warstwy tkaniny wspierają konstrukcję węża i przenoszą obciążenia ciśnieniowe. Projekt zbrojenia powinien odpowiadać wymaganej średnicy, ciśnieniu, długości i warunkom pracy.
Wzmocnienie z drutu stalowego spiralnego
Gdy wymagane jest wsparcie ssące lub próżniowe, można zastosować konstrukcję wzmacniającą ze spiralnego drutu stalowego. Konfigurację tę należy określić w oparciu o rzeczywiste warunki podciśnienia, a nie wybierać wyłącznie na podstawie średnicy węża.
Zewnętrzna warstwa gumy
Zewnętrzna warstwa gumy zapewnia ochronę przed narażeniem środowiska i zwiększa odporność węża na starzenie zewnętrzne i warunki pracy.
Końcówki kołnierzowe
Kołnierze zapewniają praktyczne połączenie śrubowe pomiędzy wężem a otaczającym go rurociągiem lub sprzętem. JIDONGDA może skonfigurować stal węglową, stal nierdzewną lub inne materiały kołnierzowe zgodnie z zastosowaniem, normą lub rysunkiem klienta.
Jakie są kluczowe zalety?
Wybór odpowiedniego elastycznego węża może rozwiązać kilka typowych problemów w systemach transportowych o dużej średnicy. Do głównych zalet należą:
- Elastyczne możliwości połączenia:Gumowy korpus umożliwia pewne zginanie i przemieszczenie, dzięki czemu nadaje się do interfejsów sprzętu narażonych na wibracje lub ruch.
- Transport wielkoprzepływowy:Duża średnica wewnętrzna może obsługiwać transfer mediów o dużej objętości, gdy warunki projektu wymagają większej przepustowości.
- Wygodna integracja kołnierza:Końcówki kołnierzowe można dopasować do powszechnie stosowanych standardów lub dostosować zgodnie z rysunkami technicznymi.
- Adaptowalne wzmocnienie:Wzmocnienie tkaniną i opcjonalne struktury z drutu stalowego spiralnego można wybrać zgodnie z wymaganiami dotyczącymi ciśnienia i próżni.
- Możliwość dostosowania mediów:Odpowiednie wewnętrzne mieszanki gumowe można wybrać dla wody, szlamu, szlamu mineralnego, piasku, żwiru i innych określonych mediów.
- Elastyczność OEM i ODM:Średnicę, długość, ciśnienie, podciśnienie, temperaturę, konfigurację kołnierza, mieszankę gumową i kolor można dostosować do niestandardowych zastosowań.
Gdzie jest powszechnie używany?
Zastosowanie elastycznych węży kołnierzowych o dużej średnicy rozciąga się na gałęzie przemysłu, w których wymagane jest przesyłanie materiałów o dużej objętości i elastyczne połączenia sprzętu.
| Przemysł | Typowe zastosowanie | Kluczowa uwaga |
|---|---|---|
| Górnictwo | Transport szlamów mineralnych i odpadów poflotacyjnych | Ścieranie, wielkość cząstek, stężenie, ciśnienie |
| Pogłębianie | Transport gnojowicy, szlamu i piasku | Próżnia, ścieranie, natężenie przepływu, elastyczność |
| Porty | Transport cieczy i materiałów o dużym przepływie | Średnica, średnia kompatybilność, dopasowanie kołnierza |
| Piasek i żwir | Mieszanki wodno-piaskowe i transport cząstek | Odporność na zużycie i wzmocnienie |
| Maszyny budowlane | Elastyczne połączenia pomp i rurociągów mobilnych | Ruch, przestrzeń zgięcia, ciśnienie |
| Transport przemysłowy | Woda przemysłowa, szlam i odpowiednie media | Temperatura, ciśnienie, mieszanka gumowa |
W przypadku projektów obejmujących media specjalistyczne lub trudne warunki pracy kupujący powinni dostarczyć szczegółowe informacje dotyczące zastosowania przed sfinalizowaniem konstrukcji węża.
Jakie parametry techniczne powinni wziąć pod uwagę kupujący?
Węża nie należy dobierać wyłącznie na podstawie średnicy nominalnej. Pełna specyfikacja musi uwzględniać wymagania mechaniczne, chemiczne, termiczne i przyłączeniowe aplikacji.
| Parametr | Dlaczego to ma znaczenie |
|---|---|
| Średnica wewnętrzna | Określa dostępny kanał przepływu i rozmiar przyłącza. |
| Długość | Wpływa na geometrię instalacji, naddatek na ruch i warunki zginania. |
| Ciśnienie robocze | Określa wymagane zbrojenie i ogólną konstrukcję węża. |
| Pracująca próżnia | Ważne przy zastosowaniach ssących i wyborze konstrukcji podciśnieniowych. |
| Temperatura pracy | Określa, czy wybrana mieszanka gumowa jest odpowiednia dla medium i środowiska. |
| Medium przenoszące | Wpływa na wybór mieszanki gumowej i wymagania dotyczące odporności na zużycie. |
| Natężenie przepływu | Pomaga określić odpowiednią średnicę i konfigurację roboczą. |
| Standardowy kołnierz | Zapewnia kompatybilność z współpracującym sprzętem lub rurociągiem. |
Informacje o produkcie JIDONGDA wskazują, że połączenia kołnierzowe można skonfigurować zgodnie z GB, DIN, ANSI, JIS, ASME lub rysunkami klienta. Ostateczne specyfikacje należy potwierdzić na podstawie rzeczywistego projektu, a nie zakładać na podstawie ogólnego opisu katalogowego.
Jak kupujący powinni wybrać odpowiedni wąż?
W przypadku przemysłowych zespołów zakupowych dostarczenie kompletnych informacji operacyjnych na etapie wyceny może sprawić, że potwierdzenie techniczne będzie bardziej efektywne. Przydatna karta specyfikacji powinna zawierać:
- Wymagana średnica wewnętrzna.
- Całkowita długość węża.
- Normalne i maksymalne ciśnienie robocze.
- Wymagane ciśnienie podciśnienia do obsługi ssania.
- Rodzaj medium transportowego.
- Temperatura pracy i otoczenia.
- Wymagane natężenie przepływu.
- Wymagany zakres zgięcia lub przemieszczenia.
- Standard i wymiary kołnierzy.
- Wymagana ilość i miejsce dostawy.
Zastosowania ścierne wymagają dodatkowych informacji. Na przykład projekty dotyczące zawiesin mineralnych powinny identyfikować wielkość i stężenie cząstek, aby można było odpowiednio ocenić wewnętrzną gumę i strukturę wzmacniającą.
Kupujący mogą również przejrzeć powiązane rozwiązania, takie jak wąż gumowy z kołnierzem o dużej średnicy, wąż gumowy do pogłębiania o dużej średnicy i inne rozwiązania węży gumowych o dużej średnicy, porównując różne wymagania dotyczące rurociągów.
Jak można wspierać żywotność?
Prawidłowa instalacja i regularne kontrole są ważne dla utrzymania wydajności każdego przemysłowego węża gumowego. Nawet prawidłowo zaprojektowany wąż może ulec przedwczesnemu uszkodzeniu, jeśli zostanie zainstalowany nieprawidłowo lub będzie eksploatowany poza potwierdzonymi limitami.
- Nie przekraczaj potwierdzonego ciśnienia roboczego, podciśnienia ani zakresu temperatur.
- Podczas instalacji należy unikać nadmiernego rozciągania, skręcania lub ostrego zginania węża.
- Sprawdź zewnętrzną gumową powierzchnię pod kątem pęknięć, wybrzuszeń, nacięć i nietypowego zużycia.
- Sprawdź połączenia kołnierzowe pod kątem wycieków i oznak poluzowania.
- Monitoruj węże używane z mediami ściernymi pod kątem nietypowych wzorców zużycia.
- W przypadku zaobserwowania uszkodzeń konstrukcyjnych lub nieprawidłowego zapadnięcia się węża, należy przerwać pracę i ponownie ocenić warunki pracy.
Podczas montażu należy także zapewnić prawidłowe ustawienie powierzchni kołnierzy, otworów na śruby, powierzchni uszczelniających i współpracujących elementów. Węża nie należy ustawiać na siłę w pozycji powodującej niepotrzebne naprężenia mechaniczne.
Często zadawane pytania
Jakie są główne zalety elastycznego węża gumowego z kołnierzem o dużej średnicy?
Jego głównymi zaletami jest połączenie wydajności przenoszenia dużej średnicy i możliwości elastycznego łączenia. Można go stosować tam, gdzie należy uwzględnić drgania sprzętu, przemieszczenia rurociągu, odchylenia od instalacji lub ruch sprzętu mobilnego.
Czy JIDONGDA może wyprodukować kołnierz zgodnie z rysunkami klienta?
Tak. Konfiguracje kołnierzy można potwierdzić zgodnie z obowiązującymi normami, wymiarami, wymaganiami przyłączeniowymi lub rysunkami klienta. Materiał kołnierza można również wybrać zgodnie z wymaganiami projektu.
Czy tego typu wąż można stosować do szlamów mineralnych?
Tak. Można go skonfigurować do zastosowań w szlamach mineralnych. Jednakże należy podać wielkość cząstek, stężenie zawiesiny, natężenie przepływu, ciśnienie, temperaturę i warunki zużycia, aby można było ocenić odpowiednią wewnętrzną mieszankę gumową i strukturę wzmacniającą.
Czy wąż można dostosować do zastosowań niestandardowych?
Tak. Dostosowanie może obejmować średnicę, długość, ciśnienie, podciśnienie, temperaturę, konfigurację kołnierza, mieszankę gumową i kolor. Podczas potwierdzania specyfikacji można wykorzystać rysunki klienta, próbki lub szczegółowe parametry techniczne.
Jakie informacje powinienem podać, prosząc o wycenę?
Najbardziej przydatne informacje obejmują średnicę wewnętrzną, długość, ciśnienie robocze, wymagania dotyczące podciśnienia, medium transportowe, temperaturę, natężenie przepływu, wymagania dotyczące zginania lub przemieszczenia, normę kołnierza, wymiary kołnierza, ilość i miejsce przeznaczenia.
Jaki jest typowy czas dostawy?
Produkty standardowe można zazwyczaj zrealizować w ciągu około 7–20 dni roboczych, natomiast produkty niestandardowe i specjalne specyfikacje należy potwierdzić zgodnie z rzeczywistymi wymaganiami zamówienia.
Wniosek
Dobrze dobrany wąż elastyczny o dużej średnicy może zapewnić skuteczne połączenie rurociągów o dużej przepustowości z urządzeniami, w których występuje ruch, wibracje, odchylenia od instalacji lub wymagające media. Połączenie elastycznej gumowej konstrukcji, warstw wzmacniających i połączeń kołnierzowych sprawia, że wąż ten nadaje się do szerokiego zakresu zastosowań w górnictwie, pogłębianiu, portach, budownictwie, transporcie piasku i żwiru oraz w transporcie przemysłowym.
JIDONGDA obsługuje niestandardowe konfiguracje w oparciu o średnicę, długość, ciśnienie, podciśnienie, temperaturę, medium transportowe, wymagania dotyczące kołnierzy i mieszankę gumową. W przypadku projektów, w których standardowe specyfikacje węża nie mogą w pełni odpowiadać warunkom instalacji, dostarczenie pełnych informacji technicznych pozwala na dokładniejszą ocenę struktury węża i konfiguracji połączeń. Jeśli szukasz niezawodnego rozwiązania dla wymagającego połączenia rurociągowego,skontaktuj się z namiz rysunkami, parametrami operacyjnymi lub wymaganiami projektu, aby omówić z JIDONGDA odpowiednie, dostosowane rozwiązanie węża.
