JIDONGDAdostarcza rozwiązania w zakresie połączeń przemysłowych dla wymagających zastosowań rurociągowych orazOkucie ze stali nierdzewnej 316Ljest ważną opcją w przypadku systemów wymagających niezawodnych połączeń, odporności na korozję i długotrwałej wydajności. Zrozumienie właściwości materiału, projektu połączenia i wymagań aplikacji pomaga kupującym wybrać odpowiedni komponent do swoich projektów.
Tuleja jest małym, ale istotnym elementem wielu rurociągów i systemów transportu cieczy. Wykonany ze stali nierdzewnej 316L zapewnia użyteczną kombinację odporności na korozję, spawalności, trwałości mechanicznej i kompatybilności z wymagającymi środowiskami przemysłowymi. Niska zawartość węgla w stali 316L pomaga zmniejszyć ryzyko uczulenia podczas spawania, a zawartość molibdenu poprawia odporność na miejscową korozję w porównaniu ze zwykłą stalą nierdzewną 304 w wielu środowiskach. W tym przewodniku wyjaśniono, jak działa tuleja ze stali nierdzewnej, gdzie jest stosowana, jak ocenić jej specyfikacje i co kupujący powinni wziąć pod uwagę przed złożeniem zamówienia.
Spis treści
- Co to jest tuleja ze stali nierdzewnej 316L?
- Kluczowe właściwości i zalety materiału
- Typowe zastosowania przemysłowe
- Jak wybrać odpowiednią tuleję
- Okucia ze stali nierdzewnej 316L i 304
- Najlepsze praktyki dotyczące instalacji i konserwacji
- Lista kontrolna zakupów dla odbiorców przemysłowych
- Często zadawane pytania
- Wniosek: znalezienie odpowiedniego rozwiązania w zakresie połączenia

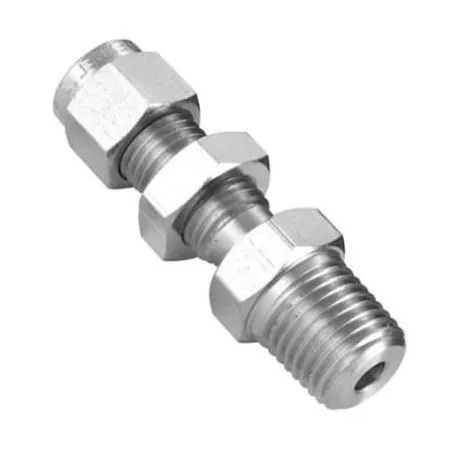

Co to jest tuleja ze stali nierdzewnej 316L?
Tuleja ze stali nierdzewnej to złączka lub element łączący przeznaczony do wspomagania łączenia, uszczelniania, pozycjonowania lub mocowania rur i rurociągów, w zależności od ich konkretnej konstrukcji. Tulejki stosowane są w różnych systemach połączeń, w tym w sanitarnych złączkach zaciskowych i zespołach zaciskowych. Ich dokładna funkcja zależy od standardu połączenia i konfiguracji otaczających komponentów.
316L to niskowęglowy austenityczny gatunek stali nierdzewnej, powszechnie określany jako UNS S31603. Jego skład stopowy obejmuje chrom, nikiel i molibden. Chrom wspomaga tworzenie ochronnej, pasywnej warstwy powierzchniowej, podczas gdy molibden poprawia odporność na korozję wżerową i szczelinową w wielu środowiskach użytkowych.
Litera „L” oznacza niską emisję dwutlenku węgla. W porównaniu ze standardową stalą nierdzewną 316, stal 316L ma niższą maksymalną zawartość węgla, zwykle 0,03% zgodnie ze wspólnymi specyfikacjami. Pomaga to zmniejszyć wytrącanie się węglika chromu i związane z tym ryzyko korozji międzykrystalicznej podczas spawania.
Jednakże samo określenie „okuwka 316L” nie definiuje wszystkich cech produktu. Przed wyborem komponentu kupujący powinni potwierdzić styl połączenia, wymiary, obowiązującą normę materiałową, wykończenie powierzchni i zamierzone warunki użytkowania.
Kluczowe właściwości i zalety materiału
1. Poprawiona odporność na korozję
Jednym z głównych powodów, dla których inżynierowie wybierają stal nierdzewną 316L, jest jej odporność na wiele środowisk korozyjnych. Zawartość molibdenu zapewnia ogólnie lepszą odporność na miejscową korozję niż stal nierdzewna 304, co czyni ją przydatną w zastosowaniach związanych z niektórymi chemikaliami czyszczącymi, płynami procesowymi i wilgotnymi środowiskami przemysłowymi.
Niemniej jednak 316L nie jest odporny na korozję. Ciepłe roztwory chlorków, wysokie stężenia chlorków, osady i źle zaprojektowane szczeliny mogą w dalszym ciągu powodować korozję wżerową lub szczelinową. Rzeczywista wydajność tulei zależy od składu płynu, temperatury, czasu ekspozycji, stanu powierzchni i procedury czyszczenia.
2. Dobra spawalność
Niska zawartość węgla w 316L sprawia, że jest to praktyczny wybór do spawanych zespołów rurowych. Pomaga zmniejszyć ryzyko uczulenia w strefie wpływu ciepła, jeśli przestrzegane są odpowiednie procedury spawania. Prawidłowe spawanie, czyszczenie po spawaniu i odpowiednia renowacja powierzchni pozostają ważne dla utrzymania odporności na korozję.
3. Trwałość w usługach przemysłowych
Stal nierdzewna 316L łączy użyteczną wytrzymałość mechaniczną z wytrzymałością i ciągliwością. Prawidłowo dobrana tulejka może stanowić trwały element połączenia w instalacjach przemysłowych narażonych na regularną eksploatację, czyszczenie i konserwację.
Rzeczywiste wartości graniczne ciśnienia i temperatury należy ustalić na podstawie całego zespołu połączenia, łącznie z konstrukcją tulejki, elementami współpracującymi, uszczelkami lub elementami uszczelniającymi, metodą instalacji i danymi producenta. Sam gatunek materiału nie wystarczy do określenia bezpiecznego ciśnienia roboczego.
4. Przydatność do systemów nadających się do czyszczenia
Komponenty 316L, wyprodukowane z odpowiednim wykończeniem powierzchni i geometrią połączeń, mogą obsługiwać możliwe do czyszczenia systemy transportu płynów. Jest to szczególnie istotne w przetwórstwie żywności, produkcji napojów, biotechnologii i sprzęcie farmaceutycznym.
Higieniczna przydatność nie zależy od samego stopu. Należy również ocenić chropowatość powierzchni, jakość spoin, kontrolę szczelin, drenaż, pasywację i zgodność z obowiązującymi normami sanitarnymi.
- Dobra ogólna odporność na korozję w wielu środowiskach przemysłowych.
- Poprawiona odporność na miejscową korozję w porównaniu z 304 w wielu warunkach zawierających chlorki.
- Niskoemisyjna kompozycja wspierająca produkcję spawaną.
- Kompatybilność z odpowiednimi procesami polerowania i pasywacji.
- Potencjał długiej żywotności, jeśli jest prawidłowo wybrany, zainstalowany i konserwowany.
Typowe zastosowania przemysłowe
Tuleje ze stali nierdzewnej 316L mogą być stosowane w różnych systemach transportu płynów i urządzeniach procesowych. Odpowiedni projekt zależy od tego, czy połączenie musi zapewniać czyszczenie sanitarne, odporność chemiczną, częsty demontaż, czy też montaż na stałe.
Przetwarzanie żywności i napojów
Linie do produkcji żywności i napojów często wymagają komponentów odpornych na korozję, które tolerują wielokrotne mycie i czyszczenie. Odpowiednie tulejki 316L można stosować w zespołach rurociągów do płynnych składników, przesyłu napojów i sprzętu procesowego. Powierzchnie mające kontakt z produktem muszą spełniać obowiązujące wymagania higieniczne i materiałowe.
Sprzęt farmaceutyczny i biotechnologiczny
Obiekty farmaceutyczne i biotechnologiczne mogą wykorzystywać komponenty 316L w rurociągach do czystego procesu i powiązanym sprzęcie. W tych zastosowaniach identyfikowalność materiału, wykończenie powierzchni, kontrola spoin i zgodność z procedurami czyszczenia i sterylizacji mogą być równie ważne jak nominalny gatunek stopu.
Przetwarzanie chemiczne
Niektóre systemy transportu środków chemicznych korzystają z odporności na korozję stali nierdzewnej 316L. Przed określeniem tulejki inżynierowie powinni ocenić dokładne stężenie substancji chemicznych, temperaturę roboczą, ciśnienie i potencjalne narażenie na chlorki lub inne agresywne substancje.
Przemysłowe systemy płynów i oprzyrządowania
W zależności od konfiguracji tuleja może stanowić część połączeń rurowych, zespołów oprzyrządowania, kolektorów procesowych lub innych przemysłowych systemów płynów. Prawidłowa zgodność wymiarowa i bezpieczne uszczelnienie są niezbędne, aby zminimalizować wycieki i przerwy w konserwacji.
Aby uzyskać więcej informacji na temat doboru materiałów, kupujący mogą zapoznać się z uznanymi źródłami technicznymi, takimi jak zasoby oprzyrządowania i montażu firmy Parker, a także porównać wytyczne z wymaganiami własnego systemu.
Jak wybrać odpowiednią tuleję
Wybór odpowiedniej tulejki wymaga czegoś więcej niż tylko sprawdzenia gatunku materiału. Technicznie odpowiedni komponent musi pasować do systemu rurociągów, warunków pracy i odpowiednich wymagań jakościowych.
1. Potwierdź typ połączenia
Określ, czy dane zastosowanie wymaga tulejki zaciskowej sanitarnej, elementu złączki zaciskowej lub innego specjalistycznego projektu. Konfiguracje te służą różnym celom i nie są automatycznie zamienne.
2. Sprawdź wymiary i kompatybilność
Sprawdź średnicę zewnętrzną rury, wymiary połączeń, geometrię łączenia i odpowiednią normę wymiarową. W przypadku połączeń zaciskowych należy sprawdzić zgodność tulejki, uszczelki, zacisku i podłączonej rurki. W przypadku systemów zaciskowych należy sprawdzić kompletną serię złączek i instrukcję montażu producenta.
3. Oceń środowisko operacyjne
Zanotuj normalne i maksymalne ciśnienie robocze, zakres temperatur, media procesowe, chemikalia czyszczące i oczekiwaną częstotliwość konserwacji. Jeśli system obsługuje płyny bogate w chlorki lub agresywne chemikalia, poproś o sprawdzenie kompatybilności materiałowej, zamiast zakładać, że 316L będzie odpowiedni.
4. Określ wykończenie powierzchni i dokumentację
W przypadku zastosowań higienicznych należy określić wymagane wykończenie wewnętrzne i zewnętrzne, chropowatość powierzchni, jeśli ma to zastosowanie, oraz oczekiwania dotyczące jakości spoin. Zapytaj dostawcę, czy dostępne są raporty z testów materiałowych, zapisy kontroli wymiarowej lub inna dokumentacja.
5. Potwierdź wymagania zgodności
Określ, czy projekt wymaga określonej specyfikacji ASTM, EN, ASME, 3-A lub innej obowiązującej specyfikacji. Nie każda tuleja jest automatycznie zgodna z każdym standardem. Przed zakupem potwierdź konkretny produkt, materiał, wykończenie i zakres dokumentacji.
Okucia ze stali nierdzewnej 316L i 304
Zarówno 304, jak i 316L są szeroko stosowanymi austenitycznymi stalami nierdzewnymi, ale ich skład stopowy i odporność na korozję różnią się. Poniższa tabela zawiera ogólne porównanie ułatwiające wstępny wybór materiału.
| Element porównawczy | Stal nierdzewna 316L | Stal nierdzewna 304 |
|---|---|---|
| Rodzaj materiału | Niskowęglowa austenityczna stal nierdzewna | Austenityczna stal nierdzewna |
| Typowe pierwiastki stopowe | Chrom, nikiel i molibden | Chrom i nikiel; zwykle nie ma zamierzonego dodatku molibdenu |
| Miejscowa odporność na korozję | Ogólnie lepiej w wielu środowiskach zawierających chlorki | Generalnie niższa niż 316L w porównywalnych warunkach chlorkowych |
| Rozważania spawalnicze | Niska zawartość węgla pomaga zmniejszyć ryzyko uczulenia | W przypadku zastosowań spawalniczych wymagających niższej zawartości węgla często preferowany jest 304L w stosunku do standardowego 304 |
| Typowe zastosowania | Bardziej wymagające procesy, systemy higieniczne i wrażliwe na korozję | Ogólny sprzęt przemysłowy, spożywczy i mniej agresywne środowiska |
| Względny koszt materiału | Zwykle wyższa | Zwykle niższy |
| Priorytet wyboru | Należy rozważyć, kiedy wymagana jest dodatkowa odporność na korozję | Zastanów się, kiedy pozwalają na to warunki świadczenia usług i ważna jest efektywność kosztowa |
Porównanie to ma charakter ogólny i nie zastępuje oceny inżynierskiej. Żaden stop nie jest odporny na każde środowisko korozyjne. W przypadku zastosowań spawanych często porównuje się gatunki 304L i 316L, ponieważ ich niższa zawartość węgla może pomóc zmniejszyć ryzyko uczulenia.
Najlepsze praktyki dotyczące instalacji i konserwacji
Nawet wysokiej jakości tuleja może przedwcześnie ulec uszkodzeniu, jeśli połączenie zostanie nieprawidłowo zainstalowane lub wystawione na działanie nieodpowiednich warunków pracy. Udokumentowana procedura instalacji i konserwacji pomaga chronić integralność systemu rurociągów.
- Sprawdź przed montażem:Sprawdź tuleję pod kątem wgnieceń, zadrapań, odkształceń, zanieczyszczeń i widocznej korozji.
- Czyste powierzchnie współpracujące:Usuń brud, olej, cząstki i pozostałości, które mogłyby zakłócać uszczelnienie lub higienę.
- Użyj kompatybilnych komponentów:Dopasuj tuleję do właściwej uszczelki, zacisku, rurki lub elementów złączki zaciskowej.
- Postępuj zgodnie z procedurą instalacji:Zastosuj określoną metodę spawania, kolejność montażu i wymagania dotyczące dokręcania dla typu połączenia.
- Sprawdź po montażu:Sprawdź spoiny i uszczelki, a następnie przeprowadź odpowiednią próbę szczelności lub ciśnienia zgodnie z zatwierdzoną procedurą.
- Przestrzegaj harmonogramu sprzątania:Usunąć osady i pozostałości, stosując środki chemiczne i procedury zgodne ze stopem i procesem.
- Zbadaj powtarzające się awarie:Sprawdź, czy nie występuje nadmierne narażenie na chlorki, nieodpowiednie środki czyszczące, szczeliny, słaby drenaż lub nieprawidłowy montaż.
W przypadku krytycznych systemów procesowych odstępy między konserwacjami i metody inspekcji powinny opierać się na ryzyku operacyjnym, obowiązujących przepisach i zaleceniach producenta sprzętu.
Lista kontrolna zakupów dla odbiorców przemysłowych
Przed złożeniem zamówienia na okucie ze stali nierdzewnej przygotuj zwięzły arkusz specyfikacji. Pomaga to dostawcom w określeniu prawidłowej konfiguracji i zmniejsza ryzyko otrzymania niezgodnych komponentów.
- Tworzywo:Potwierdź gatunek 316L i wymagany standard materiału.
- Styl połączenia:Określ zacisk sanitarny, ściskany, spawany lub inną wymaganą konfigurację.
- Wymiary:Podaj rozmiar rurki, wymiary połączeń i rysunki, jeśli są dostępne.
- Wykończenie powierzchni:Jeśli ma to zastosowanie, podać wymagania dotyczące polerowania, chropowatości lub pasywacji.
- Warunki usługi:Dokumentuj ciśnienie, temperaturę, skład płynu i chemikalia czyszczące.
- Dokumenty jakościowe:Zapytaj o certyfikaty materiałowe, zapisy kontroli i wymagania dotyczące identyfikowalności.
- Szczegóły zamówienia:Potwierdź ilość, opakowanie, czas realizacji i miejsce docelowe dostawy.
- Standardy projektu:Zidentyfikuj wszelkie obowiązkowe wymagania sanitarne, wymiarowe lub regulacyjne.
W przypadku zapytania dotyczącego konkretnego produktu kupujący mogą przejrzeć stronę produktu z tulejką ze stali nierdzewnej 316L i poprosić o potwierdzenie dostępnych wymiarów, projektu połączenia, dokumentacji materiałowej i innych szczegółów technicznych przed sfinalizowaniem specyfikacji.
Często zadawane pytania
1. Jaka jest główna zaleta tulejki ze stali nierdzewnej 316L?
Jego główną zaletą jest połączenie odporności na korozję, spawalności i trwałości. Molibden w stali 316L ogólnie poprawia odporność na miejscową korozję w porównaniu ze stalą nierdzewną 304, podczas gdy niska zawartość węgla pomaga zmniejszyć ryzyko uczulenia podczas spawania.
2. Czy stal nierdzewna 316L nadaje się do zastosowań spożywczych i farmaceutycznych?
Jest szeroko stosowany w przetwórstwie spożywczym, farmaceutyce i innych systemach higienicznych. Jednakże przydatność zależy od konkretnego projektu produktu, wykończenia powierzchni, identyfikowalności materiału, wymagań dotyczących czyszczenia i obowiązujących norm branżowych. Sam gatunek materiału nie stanowi o zgodności z przepisami ani wymogami sanitarnymi.
3. Czy tuleja 316L jest odporna na wszystkie chemikalia i roztwory chlorków?
Nie. Chociaż 316L zapewnia dobrą odporność na wiele mediów korozyjnych, w pewnych warunkach może nadal ulegać wżerom, korozji szczelinowej lub pękaniu korozyjnemu naprężeniowemu. Przed użyciem należy ocenić stężenie chemiczne, temperaturę, czas ekspozycji i konstrukcję komponentów.
4. Jakie informacje są potrzebne do zamówienia okucia ze stali nierdzewnej?
Podaj wymagany gatunek materiału, typ połączenia, wymiary, warunki pracy, wykończenie powierzchni, ilość i wszelkie obowiązujące normy. Rysunki, specyfikacje elementów współpracujących i wymagania dotyczące dokumentacji mogą pomóc dostawcy w potwierdzeniu zgodności.
5. Czy każda tuleja 316L spełnia normy sanitarne?
Nie. Zgodność sanitarna zależy od kompletnego projektu produktu, jakości produkcji, wykończenia powierzchni, dokumentacji materiałowej i konkretnej normy. Jeśli dla Twojego projektu konieczna jest zgodność z normą 3-A, ASME BPE lub inną normą, poproś o dowody specyficzne dla produktu.
6. W jaki sposób kupujący mogą zweryfikować jakość tulejki 316L?
Poproś o odpowiednie raporty z testów materiałów, wyniki kontroli wymiarowej, dane dotyczące wykończenia powierzchni i dokumentację identyfikowalności. W przypadku zastosowań krytycznych należy sprawdzić, czy dokumenty odpowiadają dostarczonemu produktowi i wymaganej specyfikacji.
Wniosek: znalezienie odpowiedniego rozwiązania w zakresie połączenia
Tuleja ze stali nierdzewnej 316L może być niezawodnym wyborem dla rurociągów i systemów transportu cieczy, które wymagają odporności na korozję, trwałych połączeń i zgodności z wymagającymi warunkami przemysłowymi. Jego działanie zależy nie tylko od gatunku stopu, ale także od dokładności wymiarowej, projektu połączenia, wykończenia powierzchni, jakości instalacji i chemii środowiska operacyjnego.
Dla kupujących oceniających opcje JIDONGDA najskuteczniejszym podejściem jest najpierw zdefiniowanie wymagań technicznych aplikacji, a następnie weryfikacja specyfikacji produktu i dokumentacji pomocniczej. Jeśli potrzebujesz pomocy w określeniu odpowiedniej konfiguracji, potwierdzeniu wymiarów lub omówieniu wymagań projektu,skontaktuj się z namiaby poprosić o informacje o produkcie i poznać rozwiązanie połączeniowe dostosowane do Twojego zastosowania.
