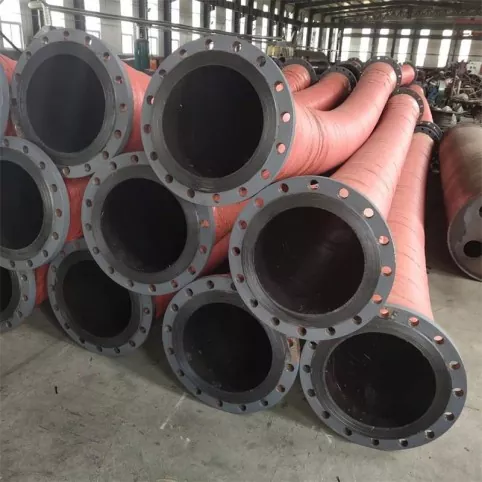

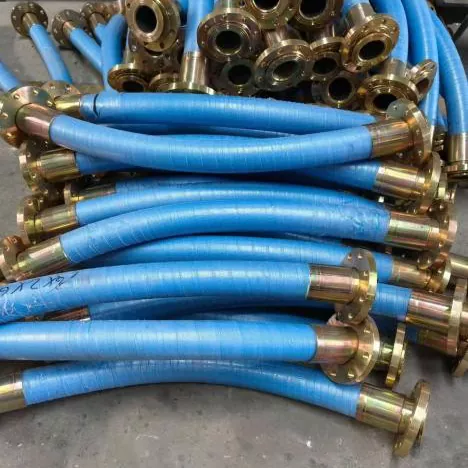

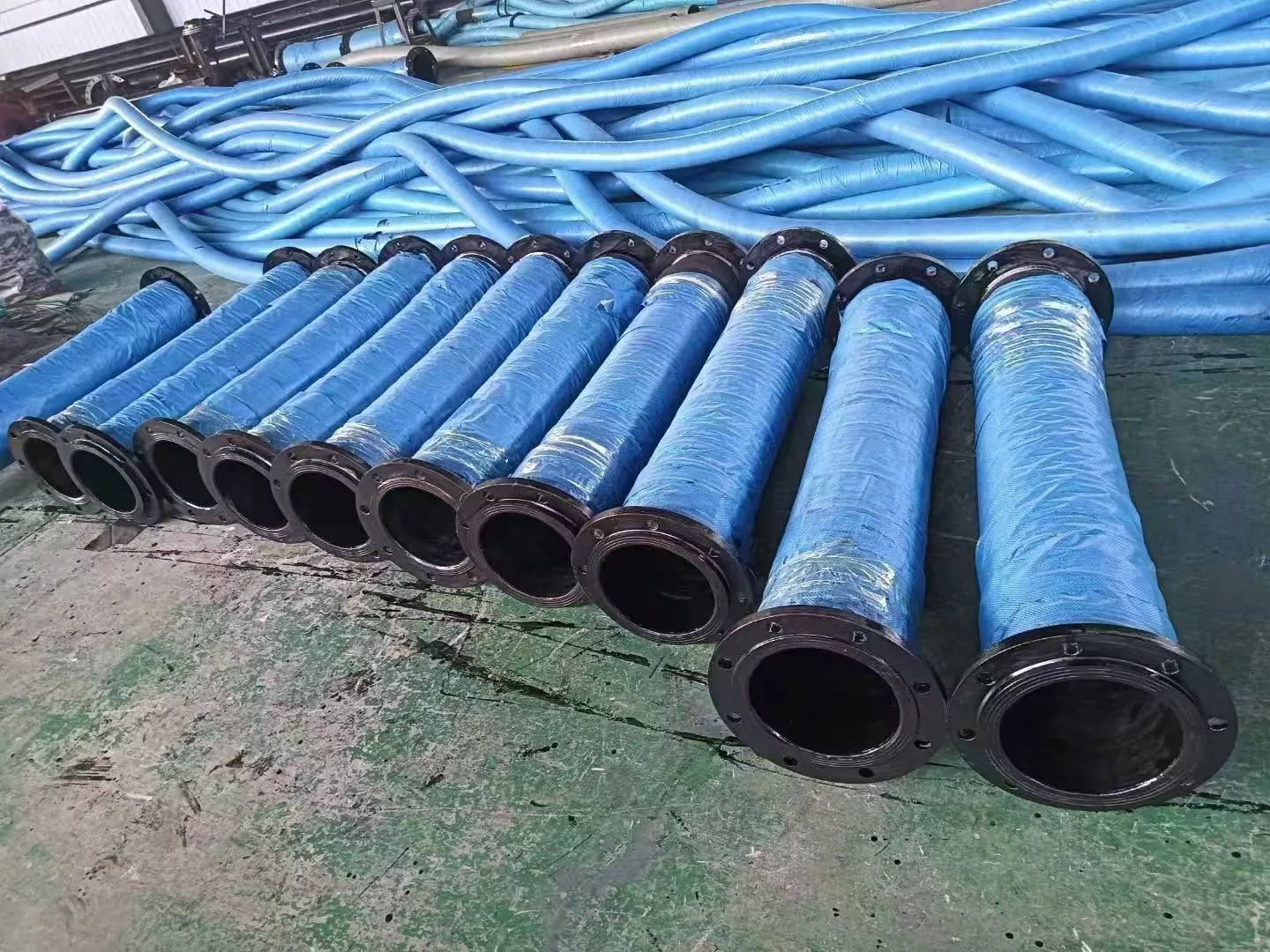

Wąż gumowy z kołnierzem ssącym i tłocznym o dużej średnicy

Wąż gumowy z kołnierzem ssącym i tłocznym o dużej średnicy to rodzaj węża przemysłowego stosowanego do elastycznego transportu mediów o dużym przepływie. Rozwiązuje głównie problemy związane z połączeniem, przemieszczeniem i dostosowaniem warunków ssania/tłoczenia pomiędzy stałymi rurociągami a pompami, urządzeniami lub ruchomymi systemami rurociągów.

Zgodnie z istniejącymi informacjami o produkcie, seria ta jest używana głównie do transportu wody, wody morskiej, szlamu, szlamu mineralnego, piasku, żwiru, odpadów poflotacyjnych i niektórych cieczy przemysłowych.

Wąż JIDONGDA może konfigurować produkty zgodnie ze specyfikacjami klienta, parametrami technicznymi, rysunkami lub rzeczywistymi warunkami pracy.

Podczas zakupu zaleca się sprawdzenie średnicy wewnętrznej, długości, ciśnienia roboczego, podciśnienia, medium, temperatury i standardu kołnierza, aby upewnić się, że konstrukcja węża odpowiada rzeczywistemu systemowi rurociągów.

W porównaniu ze zwykłymi wężami używanymi głównie do przenoszenia nadciśnienia, produkt ten dodaje w konstrukcji opcję wspornika ze spiralnego drutu stalowego, który może zapewnić wsparcie w zastosowaniach ssących i próżniowych.

Wielowarstwowa warstwa wzmacniająca z tkaniny/kordu wytrzymuje ciśnienie robocze, natomiast guma wewnętrzna i zewnętrzna są dobierane w zależności od medium, temperatury i środowiska pracy.

Zasada działania i połączenie strukturalne

Wąż gumowy z kołnierzem ssącym i tłocznym o dużej średnicy umożliwia transport mediów dzięki połączeniu:

Wewnętrzna warstwa gumy + warstwa wzmacniająca + konstrukcja z drutu stalowego spiralnego (w zależności od konfiguracji modelu) + zewnętrzna warstwa gumy + kołnierze końcowe

Podczas operacji rozładunku ciśnienie wewnętrzne jest podtrzymywane głównie przez warstwę wzmacniającą.

Podczas pracy w trybie ssania lub podciśnienia spiralna konstrukcja z drutu stalowego zapewnia obwodowe podparcie, pomagając zmniejszyć ryzyko spłaszczenia i zapadnięcia się węża.

Kołnierze końcowe służą do połączeń śrubowych z pompami, zaworami, rurociągami i innymi urządzeniami.

Specyfikacje kołnierzy można potwierdzić zgodnie z normami rurociągów na miejscu lub rysunkami klienta, co zmniejsza problemy instalacyjne spowodowane niedopasowanymi wymiarami połączeń.

Ilustracja struktury produktu

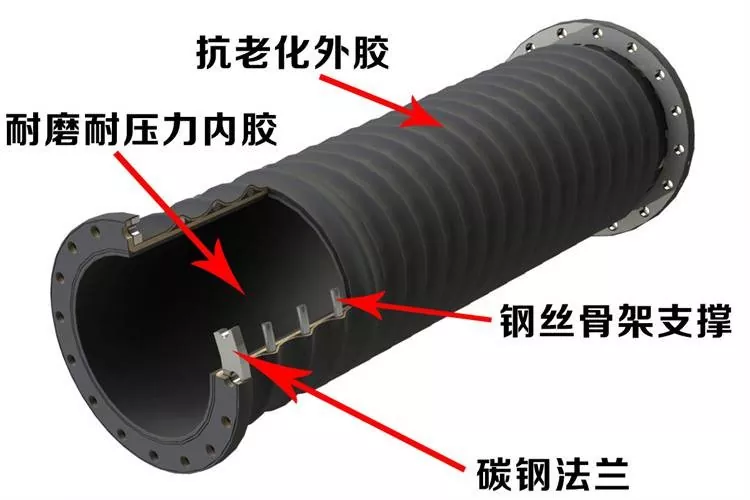

Struktura: Odporna na zużycie guma wewnętrzna, warstwa wzmacniająca, konstrukcja z drutu stalowego spiralnego, guma zewnętrzna i kołnierz ze stali węglowej

Opis głównej struktury

• Wewnętrzna warstwa gumy:
Bezpośredni kontakt z medium transportowym. Odpowiednie materiały gumowe można wybrać w zależności od mediów takich jak woda, szlam, szlam mineralny, piasek i żwir, a także rzeczywistych warunków pracy.

• Wzmocniona warstwa tkaniny:
Wykorzystuje wielowarstwową strukturę tkaniny kordowej/wzmacniającej tkaninę, aby wytrzymać główne obciążenie ciśnieniowe.

• Rama z drutu stalowego spiralnego:
Stosowany do rozwiązań konstrukcyjnych wymagających transportu zasysającego lub podciśnieniowego, zapewniając wsparcie dla korpusu węża.

• Zewnętrzna warstwa gumy:
Zapewnia ochronę zewnętrzną i można go wybrać w zależności od odporności na starzenie, odporności na ścieranie i warunków pracy na zewnątrz.

• Kołnierz końcowy:
Może być wyposażony w kołnierze ze stali węglowej lub nierdzewnej i dopasowywany zgodnie ze standardami klienta, wymiarami lub rysunkami.

Kluczowe zalety

Transport o dużej średnicy:
Dostępne w różnych specyfikacjach o dużych średnicach, odpowiednie do transportu mediów o dużym przepływie. Rzeczywisty dostępny zakres średnic należy potwierdzić zgodnie z wymaganiami technicznymi.

Możliwość dostosowania ssania i tłoczenia:
Zgodnie z konfiguracją konstrukcyjną może być stosowany do zasysania, tłoczenia lub kombinowanego transportu zasysania i tłoczenia.

Wygodne połączenie kołnierzowe:
Kołnierze można konfigurować zgodnie z powszechnymi normami, takimi jak GB, DIN, ANSI, JIS, ASME i rysunkami klienta.

Opcjonalne rozwiązania odporne na zużycie:
W przypadku mediów ściernych, takich jak szlam, szlam mineralny, piasek i żwir, można wybrać odpowiednią gumę wewnętrzną i struktury wzmacniające w zależności od warunków zużycia.

Elastyczne połączenie:
Węże gumowe zapewniają pewną zdolność dostosowywania się do zginania i przemieszczania, odpowiednie do wibracji sprzętu, przemieszczeń rurociągów i warunków odchyleń instalacji.

Dostosowane do warunków pracy:
Dostępne są dostosowania OEM i niestandardowe w oparciu o średnicę, długość, ciśnienie, podciśnienie, temperaturę, materiał gumowy, specyfikacje kołnierzy i kolor.

Dane techniczne

Poniższe parametry zostały opracowane na podstawie istniejących informacji o produkcie. Ponieważ różne średnice, konstrukcje, długości i warunki pracy mogą mieć wpływ na ostateczną wydajność, w przypadku formalnego zakupu pierwszeństwo będą miały potwierdzone parametry techniczne/rysunki.

Uwaga dotycząca potwierdzenia specyfikacji:
Oryginalna informacja o produkcie zawiera dwa różne opisy zakresu średnic: „DN100–DN1000” i „DN100–DN2000”, natomiast aktualna tabela parametrów podaje aż do DN500. Aby uniknąć niespójnych informacji na stronie internetowej, zaleca się przed publikacją potwierdzić ostateczny zakres dostaw dużych średnic zgodnie z rzeczywistymi możliwościami produkcyjnymi i dostawczymi.

Scenariusze zastosowań

Górnictwo

Stosowany do transportu szlamu mineralnego, odpadów poflotacyjnych i cząstek zawierających szlam.

W przypadku mediów silnie ściernych należy wybrać wewnętrzny materiał gumowy i strukturę wzmacniającą w zależności od wielkości cząstek, stężenia, natężenia przepływu i ciśnienia.

Pogłębianie

Nadaje się do pogłębiarek, pomp szlamowych, rurociągów odprowadzających błoto i niektórych podwodnych systemów transportowych.

Może być stosowany do zasysania i odprowadzania gnojowicy, szlamu, piasku i innych materiałów.

Porty i terminale

Stosowany w systemach transportu cieczy lub materiałów wymagających dużej średnicy i elastycznych połączeń.

Specyfikacje kołnierzy można skonfigurować zgodnie z wymaganiami dotyczącymi połączeń na miejscu.

Piasek i żwir

Nadaje się do transportu piasku, żwiru, mieszanek wodno-piaskowych, zapraw i innych materiałów zawierających cząstki.

Konstrukcje odporne na zużycie można dobierać w zależności od rzeczywistych warunków ścierania.

Przemysł stalowy

Może być stosowany do transportu wody przemysłowej, szlamu, szlamu mineralnego i niektórych mediów przemysłowych.

Nadaje się również do elastycznych połączeń rurociągów pomiędzy urządzeniami o dużej skali.

Budownictwo i Inżynieria

W zależności od poziomu ciśnienia, medium i konfiguracji strukturalnej można go stosować w sprzęcie budowlanym i projektach inżynieryjnych do transportu cieczy lub materiałów.

Transfer materiałów przemysłowych

Nadaje się do przemysłowych systemów transportowych, takich jak urządzenia energetyczne, uzdatniające wodę i urządzenia inżynieryjne.

Dostępne są rozwiązania dostosowane do potrzeb mediów i rzeczywistych warunków pracy.

Przewodnik wyboru i potwierdzenie zakupu

Przy zakupie węża gumowego z kołnierzem ssącym i tłocznym o dużej średnicy nie zaleca się podawania ceny wyłącznie w oparciu o średnicę wewnętrzną.

W przypadku węży ssawnych i tłocznych wymagania dotyczące ciśnienia podciśnienia, średniego ścierania, temperatury i połączeń kołnierzowych będą miały wpływ na ostateczną konfigurację konstrukcji i wydajność pracy.

• Najpierw sprawdź medium transportowe:
Woda, woda morska, szlam, szlam mineralny, odpady poflotacyjne, piasek, żwir lub inne media przemysłowe.

• Potwierdź warunki pracy:
Natężenie przepływu, ciśnienie robocze, robocze ciśnienie podciśnienia, temperatura medium, stężenie medium i wielkość cząstek.

• Potwierdź wymagania instalacyjne:
Średnica wewnętrzna, długość, wymagania dotyczące zginania/przemieszczenia, norma kołnierza, wymiary kołnierza i typ powierzchni uszczelniającej.

• Do zastosowań o wysokiej ścieralności, takich jak szlamy mineralne, odpady poflotacyjne i piasek/żwir:
Należy potwierdzić rozwiązanie odpornej na zużycie gumy wewnętrznej.

• Do zastosowań z odsysaniem lub transportem próżniowym:
Należy określić poziom podciśnienia i potwierdzić, czy wymagana jest konstrukcja ze spiralnego drutu stalowego.

• Dla projektów niestandardowych:
Do potwierdzenia technicznego zaleca się dostarczenie rysunków, starych próbek węży lub rzeczywistych wymiarów przyłączy.

Środki ostrożności podczas obsługi

· Ciśnienie robocze, podciśnienie i temperatura nie powinny przekraczać dopuszczalnego zakresu potwierdzonego modelu węża. Konkretne ograniczenia podlegają dokumentom potwierdzenia technicznego produktu.

· Podczas przesyłu mediów ściernych, takich jak piasek i szlam mineralny, należy wybrać odpowiednią strukturę gumy wewnętrznej zgodnie z rzeczywistymi warunkami zużycia, a korpus węża należy regularnie sprawdzać.

· Przed montażem kołnierza sprawdź standard kołnierza, rozstaw otworów na śruby, powierzchnię uszczelniającą i wymiary połączenia śrubowego, aby uniknąć wymuszonego wyrównania podczas montażu.

· W przypadku zastosowań ssących należy potwierdzić wymagania dotyczące podciśnienia i konfigurację wzmocnienia z drutu stalowego spiralnego. W przypadku wystąpienia nieprawidłowego spłaszczenia, zapadnięcia się lub odkształcenia węża należy zaprzestać jego używania i sprawdzić warunki pracy.

· Podczas instalacji i transportu należy unikać niepotrzebnego uderzania, ściskania lub ciągnięcia końców kołnierzy, aby zmniejszyć uszkodzenie części łączących i korpusu węża.

· W przypadku specjalnych mediów chemicznych, mediów o wysokiej temperaturze lub niestandardowych warunków pracy, przed zakupem należy podać takie informacje, jak skład medium i temperatura. Personel techniczny powinien potwierdzić zgodność materiałową.

Zarządzanie konserwacją i okresem użytkowania

Rzeczywista żywotność węży gumowych o dużej średnicy zależy od medium transportowego, ciśnienia, podciśnienia, temperatury, zgięcia, warunków instalacji i częstotliwości użytkowania.

Dlatego konserwacja powinna koncentrować się na:

Regularna kontrola + zapisy warunków pracy + terminowe postępowanie w przypadku nietypowych warunków

· Regularnie sprawdzaj, czy zewnętrzna warstwa gumy nie ma pęknięć, nadmiernego zużycia, wybrzuszeń lub innych widocznych uszkodzeń.

· Sprawdź, czy w obszarze połączenia kołnierzowego nie ma luzów, wycieków lub nietypowych odkształceń.

· Sprawdź stan węża podczas operacji ssania i tłoczenia, zwracając uwagę na nieprawidłowe spłaszczenie, zapadnięcie się lub deformację.

· W przypadku mediów ściernych, takich jak szlam mineralny i piasek/żwir, zapisz warunki zużycia zgodnie z rzeczywistym zużyciem, jako odniesienie dla przyszłej optymalizacji wyboru.

· Gdy wąż nie jest używany, należy unikać długotrwałego ściskania przez ostre przedmioty. Podczas przenoszenia i przechowywania należy minimalizować niepotrzebne zginanie i uderzenia.

· W przypadku wystąpienia nieprawidłowego ciśnienia, oczywistego wycieku, uszkodzenia konstrukcji lub nieprawidłowego połączenia, zaprzestań używania węża i wykonaj kontrolę techniczną.

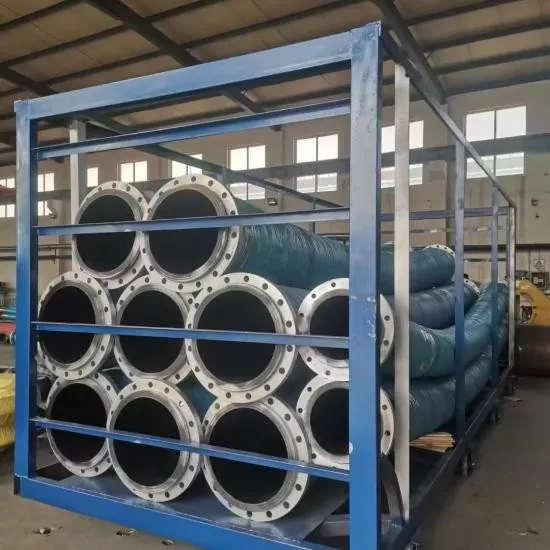

Kontrola jakości i dostawa

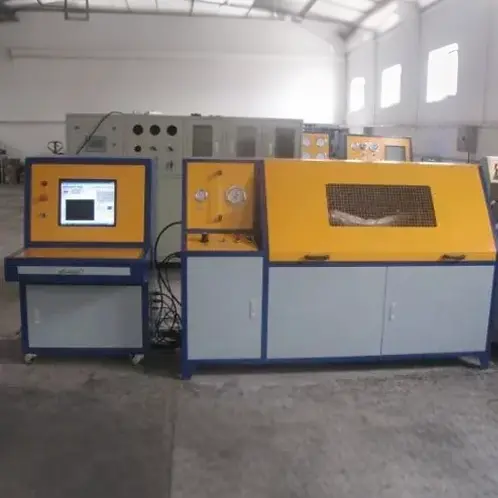

Zgodnie z istniejącymi informacjami o produkcie, gotowe produkty można sprawdzić pod kątem specyfikacji produktu i wymagań klienta, w tym:

· Wygląd

· Średnica wewnętrzna

· Średnica zewnętrzna

· Długość

· Wymiary kołnierza

· Ciśnienie

· Próżnia / Podciśnienie

· Twardość

· Wydajność gumy

Jeśli klienci mają specjalne wymagania dotyczące testów, elementy kontroli i standardy akceptacji powinny zostać potwierdzone przed złożeniem zamówienia.

W przypadku produktów niestandardowych specyfikacje, wymagania dotyczące kołnierzy, poziom ciśnienia, podciśnienie, medium transportowe i wymagania dotyczące dostawy można potwierdzić na etapie potwierdzenia technicznego.

Często zadawane pytania

1. Jakie specyfikacje są dostępne dla węża gumowego ssącego i tłocznego o dużej średnicy?

Aktualne informacje o parametrach zawierają popularne średnice wewnętrzne, w tym DN100, DN150, DN200, DN250, DN300, DN400 i DN500 mm. Większe rozmiary można potwierdzić technicznie zgodnie z wymaganiami projektu.

2. Czy na wężu można zamontować kołnierze?

Tak. W produkcie zastosowano połączenia kołnierzowe i można go wyposażyć zgodnie ze standardami GB, DIN, ANSI, JIS, ASME lub rysunkami klienta.

3. Czy można go używać do transportu szlamów mineralnych i odpadów poflotacyjnych?

Tak. W zależności od stężenia zawiesiny, wielkości cząstek, natężenia przepływu, ciśnienia i temperatury można wybrać odpowiednie struktury odporne na zużycie. Ostateczne rozwiązanie należy potwierdzić zgodnie z rzeczywistymi warunkami pracy.

4. Czy można go używać do projektów pogłębiania?

Tak. Wąż można dobrać w zależności od medium, ciśnienia, wymagań podciśnienia i metody instalacji systemu pogłębiania.

5. Czy można go dostosować według rysunków?

Tak. Klienci mogą dostarczyć rysunki, próbki lub szczegółowe parametry techniczne w celu potwierdzenia korpusu węża i konstrukcji kołnierza.

6. Co to jest MOQ?

MOQ zależy od rodzaju produktu, specyfikacji, długości i wymagań dotyczących dostosowywania.

Produkty standardowe mogą wspierać zakupy w małych partiach. Konkretna ilość zostanie potwierdzona podczas wyceny.

7. Czy można dostarczyć próbki?

Niektóre standardowe produkty mogą zapewniać próbki lub wsparcie dotyczące próbek. Przykładowy koszt i koszt transportu zostaną potwierdzone zgodnie z konkretnym produktem i sytuacją zamówienia.

8. Jaki jest czas dostawy?

Produkty standardowe wymagają zwykle 7–20 dni roboczych.

W przypadku produktów niestandardowych, węży o dużej średnicy i specyfikacji specjalnych, czas dostawy zostanie potwierdzony zgodnie z wymaganiami konstrukcyjnymi, ilościowymi i produkcyjnymi.

Przed złożeniem zamówienia zostanie podany przejrzysty harmonogram dostaw.

9. W jaki sposób gwarantuje się jakość w przypadku zamówień masowych?

Kontrole jakości mogą być przeprowadzane zgodnie ze specyfikacjami produktu i wymaganiami klienta, włączając w to wygląd, wymiary, kołnierze, testy ciśnieniowe i próżniowe.

Przed zakupem należy potwierdzić specjalne elementy kontroli.
