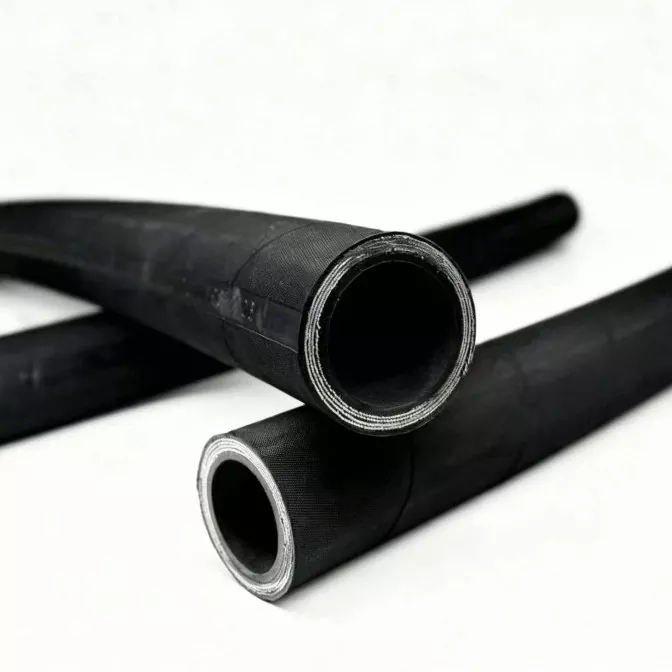

Wąż gumowy hydrauliczny wysokiego ciśnienia

Wysokociśnieniowy hydrauliczny wąż gumowy służy do przesyłania oleju hydraulicznego w maszynach i układach hydraulicznych. Są one zaprojektowane z rurką wewnętrzną, warstwą wzmacniającą i osłoną zewnętrzną, aby sprostać różnym wymaganiom ciśnieniowym i operacyjnym.

JIDONGDA oferuje opcje węży hydraulicznych do sprzętu budowlanego, maszyn rolniczych, sprzętu górniczego i zastosowań przemysłowych. Dostępne są niestandardowe długości i zestawy węży zgodnie ze specyfikacjami klienta.

Co to jest wąż hydrauliczny wysokiego ciśnienia?

Wysokociśnieniowy hydrauliczny wąż gumowy to elastyczny rurociąg ciśnieniowy używany do transportu oleju hydraulicznego lub innych zgodnych płynów hydraulicznych w układach hydraulicznych. Zwykle składa się z rury wewnętrznej, warstwy wzmacniającej i osłony zewnętrznej.

Rura wewnętrzna ma bezpośredni kontakt z transportowaną cieczą, warstwa wzmacniająca wytrzymuje główne obciążenie ciśnieniowe, a zewnętrzna osłona chroni wąż przed zewnętrznymi czynnikami środowiskowymi i uszkodzeniami mechanicznymi.

W zależności od różnych ciśnień roboczych, wymagań dotyczących impulsów ciśnienia i środowisk pracy, wysokociśnieniowe hydrauliczne węże gumowe mogą być produkowane z różnymi konstrukcjami wzmacniającymi.

Wąż hydrauliczny w oplocie stalowym

Węże hydrauliczne w oplocie z drutu stalowego nadają się do układów hydraulicznych wymagających elastycznych połączeń i odpowiedniej wydajności ciśnieniowej. W zależności od konkretnych modeli produktów, mogą one spełniać różne wartości ciśnienia i wymagania aplikacji.

Spiralny wąż hydrauliczny z drutu stalowego

Węże hydrauliczne spiralne z drutu stalowego przeznaczone są do układów hydraulicznych wymagających określonego ciśnienia roboczego i impulsów ciśnienia. Zakres ich zastosowania zależy od modelu węża, konstrukcji konstrukcji wzmacniającej i odpowiednich wyników badań.

Wytrzymałości ciśnieniowej wysokociśnieniowych hydraulicznych węży gumowych nie można określić wyłącznie na podstawie wyglądu, średnicy lub liczby warstw drutu stalowego. Ostatecznego wyboru należy dokonać w oparciu o konkretny model produktu, parametry techniczne, obowiązujące normy i wyniki badań.

Zgodność płynów hydraulicznych

Dlaczego kompatybilność płynów hydraulicznych jest ważna?

Układy hydrauliczne zwykle wykorzystują olej hydrauliczny, ale różne urządzenia mogą pracować z różnymi rodzajami płynów roboczych.

Jeśli olej hydrauliczny jest niezgodny z materiałem rury wewnętrznej węża, może powodować pęcznienie, twardnienie, zmiękczenie, pękanie lub pogorszenie wydajności, co może mieć wpływ na żywotność węża i bezpieczeństwo pracy.

Wybierając wąż oleju hydraulicznego, należy potwierdzić następujące informacje:

· Typ płynu hydraulicznego

· Płynny skład

· Temperatura pracy

· Ciśnienie robocze

· Warunki środowiskowe

Typowe informacje dotyczące doboru obejmują mineralne oleje hydrauliczne, syntetyczne płyny hydrauliczne i inne określone media hydrauliczne.

Zgodność z różnymi płynami należy potwierdzić w zależności od rzeczywistego składu, materiału dętki i warunków pracy. Nie można założyć, że ten sam wąż hydrauliczny będzie odpowiedni do wszystkich olejów hydraulicznych, płynów syntetycznych lub płynów na bazie wody.

Jeśli w układzie hydraulicznym stosowane są specjalne płyny, zaleca się podanie nazwy płynu i informacji technicznych, aby można było dokładniej potwierdzić zgodność materiału węża.

Konstrukcja węża

Typowy wysokociśnieniowy wąż hydrauliczny zwykle składa się z następujących elementów:

01｜Dętka

Dętka ma bezpośredni kontakt z płynem hydraulicznym.

Główne kwestie obejmują:

· Odporność na olej

· Kompatybilność z płynami

· Odporność na temperaturę

· Elastyczność

Materiał i grubość dętki należy dobrać do konkretnego modelu węża i warunków pracy.

02｜Warstwa wzmacniająca

Warstwa wzmacniająca jest kluczową strukturą określającą zdolność ciśnieniową węża.

Zgodnie z serią produktów i wymaganiami ciśnieniowymi, w wężu można zastosować konstrukcje wzmacniające z oplotu z drutu stalowego lub spiralnego drutu stalowego.

Przy wyborze należy wziąć pod uwagę:

· Ciśnienie robocze

· Nacisk rozrywający

· Wymagania dotyczące impulsu ciśnienia

· Średnica węża

· Minimalny promień zgięcia

· Warunki instalacji

W przypadku układów hydraulicznych z częstymi zmianami ciśnienia konieczne jest również sprawdzenie, czy wąż spełnia wymaganą wydajność impulsu ciśnienia.

03｜Okładka zewnętrzna

Osłona zewnętrzna zapewnia zewnętrzną ochronę konstrukcji wzmacniającej.

W zależności od środowiska operacyjnego może zaistnieć potrzeba rozważenia następujących czynników:

· Odporność na ścieranie

· Odporność na warunki atmosferyczne

· Odporność na oleje i smary

· Odporność na ozon

· Ochrona mechaniczna

04｜Złączki hydrauliczne i zespół węży

Wysokociśnieniowe hydrauliczne węże gumowe można wyposażyć w odpowiednie złączki zgodnie z wymaganiami dotyczącymi podłączenia sprzętu, tworząc zespół węża hydraulicznego.

Dostępne opcje dopasowania obejmują:

· Łączniki proste

· Złączki kolankowe 45°

· Kolanki 90°

· Złączki z gwintem metrycznym

· Złączki gwintowane BSP

· Złącza JIC

· Złączki ORFS

· Złączki kołnierzowe

Konkretny typ złącza, specyfikacja gwintu, metoda uszczelniania i parametry zaciskania muszą zostać potwierdzone zgodnie z interfejsami sprzętu i wymaganiami produktu.

Wąż, złączki i parametry zagniatania należy traktować jako dopasowany system montażu. Nie należy losowo mieszać różnych specyfikacji komponentów.

Dane techniczne

Ciśnienie i temperatura robocza

Ciśnienie robocze, ciśnienie rozrywające i temperatura robocza są różnymi parametrami technicznymi i nie mogą się wzajemnie zastępować.

Na dopuszczalne ciśnienie robocze węża wpływają takie czynniki, jak średnica wewnętrzna, struktura wzmocnienia, model produktu, temperatura i warunki pracy. Wraz ze wzrostem temperatury może zaistnieć potrzeba odpowiedniego dostosowania dopuszczalnego ciśnienia roboczego niektórych węży.

W przypadku układów hydraulicznych z ciągłymi lub częstymi impulsami ciśnienia konieczne jest również sprawdzenie, czy wydajność impulsów ciśnienia spełnia wymagania sprzętu.

Dlatego kupujący powinni wybrać odpowiedni model węża zgodnie z rzeczywistym zastosowaniem i potwierdzić ostateczną wydajność w oparciu o dane techniczne produktu i rzeczywiste wyniki testów.

Typowe zastosowania

Maszyny budowlane — koparki, ładowarki, dźwigi i inny sprzęt hydrauliczny.

Maszyny rolnicze — traktory, kombajny i sprzęt rolniczy.

Sprzęt przemysłowy — Prasy hydrauliczne, zespoły napędowe i maszyny przemysłowe.

Sprzęt górniczy — układy hydrauliczne działające w wymagających środowiskach przemysłowych.

Sprzęt do transportu materiałów — wózki widłowe, sprzęt dźwigowy i inne zastosowania hydrauliczne.

Wąż należy dobrać odpowiednio do warunków pracy urządzenia.

Certyfikaty i dokumenty firmy

Certyfikacja Systemu Zarządzania Jakością

Certyfikacja Systemu Zarządzania Środowiskowego

Certyfikat patentowy na wąż hydrauliczny wysokiego ciśnienia

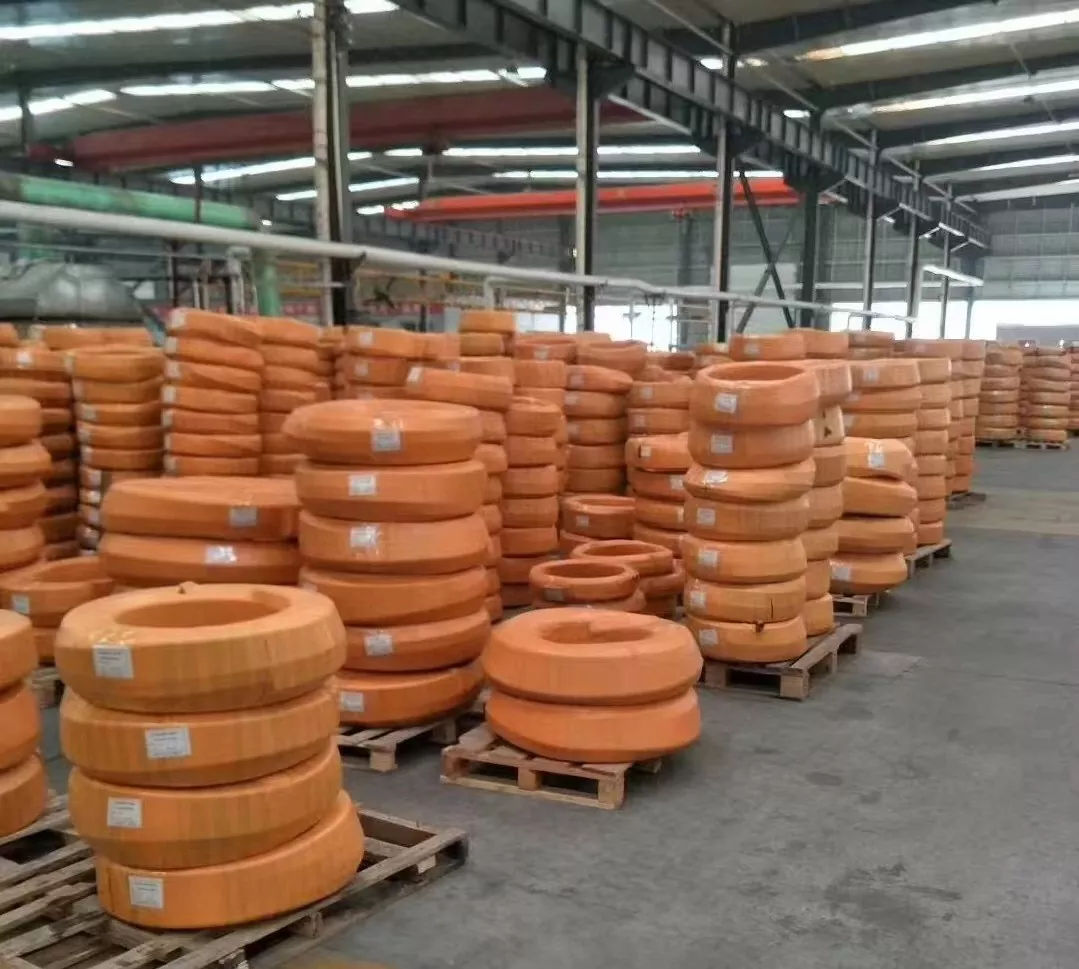

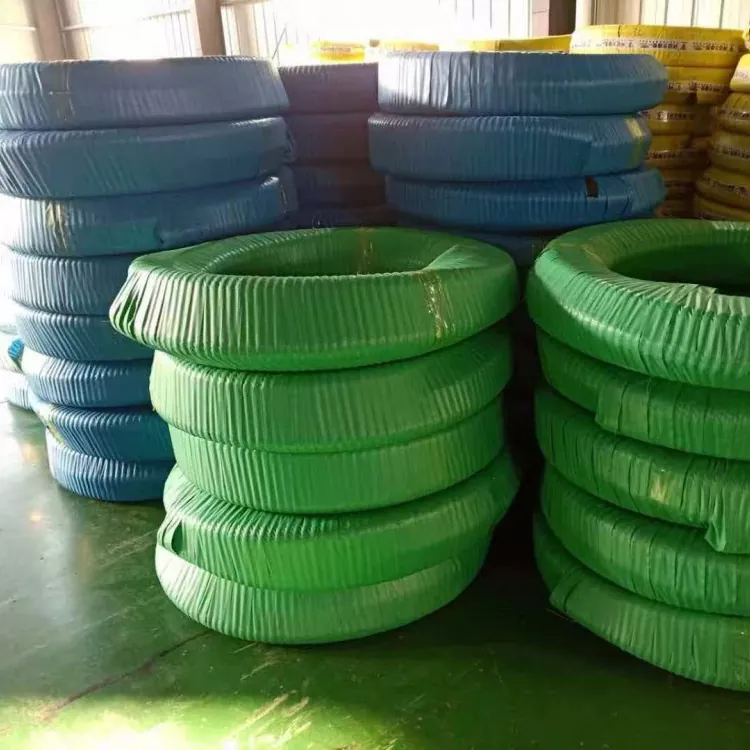

Możliwości fabryczne i produkcyjne

Dlaczego warto wybrać węże JIDONGDA?

JIDONGDA dostarcza węże hydrauliczne do różnych zastosowań przemysłowych i może koordynować pozyskiwanie produktów zgodnie z wymaganiami klienta.

· Opcje węży w oplocie z drutu stalowego i spirali

· Niestandardowe rozmiary i długości

· Złączki hydrauliczne i zespoły węży

· Specyfikacje OEM i niestandardowe

· Dopasowanie produktu na podstawie rysunków lub próbek

· Elastyczne rozwiązania w zakresie dostaw dla różnych projektów

Instalacja i konserwacja

· Wybierz prawidłowe ciśnienie znamionowe dla swojego układu hydraulicznego.

· Potwierdź zgodność płynu hydraulicznego z materiałem węża.

· Unikaj nadmiernego zginania, skręcania i zewnętrznego ścierania.

· Używaj kompatybilnych złączek i odpowiednich specyfikacji zaciskania.

· Regularnie sprawdzaj, czy nie ma pęknięć, wybrzuszeń, wycieków i uszkodzonych złączek.

Przed kontrolą lub wymianą zaprzestań używania uszkodzonego węża i postępuj zgodnie z procedurami bezpieczeństwa producenta sprzętu.

Często zadawane pytania

Pytanie 1. Do czego służy wysokociśnieniowy wąż hydrauliczny?

Węże hydrauliczne wysokociśnieniowe służą do przesyłania oleju hydraulicznego lub zgodnych płynów hydraulicznych w układach hydraulicznych, w tym w maszynach budowlanych, sprzęcie przemysłowym, maszynach rolniczych i innych zastosowaniach hydraulicznych.

Pytanie 2. Jaka jest różnica między wężami hydraulicznymi w oplocie a spiralnymi?

Węże z oplotem z drutu stalowego i węże spiralne z drutu stalowego wykorzystują różne konstrukcje wzmacniające. Ich wartości ciśnienia, elastyczność i działanie w zakresie impulsów ciśnienia zależą od konkretnego projektu produktu i obowiązujących specyfikacji.

Pytanie 3. Jakie ciśnienie robocze wytrzymuje Twój wąż hydrauliczny?

Dopuszczalne ciśnienie robocze zależy od serii węża, średnicy wewnętrznej, konstrukcji zbrojenia i warunków pracy. Aby wybrać model, proszę podać wymagane ciśnienie i rozmiar węża.

Pytanie 4. Czy możecie dostarczyć węże hydrauliczne wraz z złączkami?

Tak. Zespoły węży hydraulicznych mogą być dostarczane zgodnie ze zgodnymi specyfikacjami węży i ​​złączek, w zależności od dostępności produktu i wymagań dotyczących dostosowania.

Pytanie 5. Jakie płyny hydrauliczne są kompatybilne z Twoimi wężami?

Kompatybilność zależy od rodzaju płynu hydraulicznego, materiału rury wewnętrznej, temperatury i warunków pracy. W celu potwierdzenia proszę podać nazwę płynu i odpowiednie informacje techniczne.

Pytanie 6. Czy można dostosować długość węża i złączki?

Tak. Niestandardowe długości i kompatybilne złączki można ocenić na podstawie rysunków klienta, próbek lub specyfikacji technicznych.

Pytanie 7. Czy zapewniasz dostawę węża hydraulicznego OEM?

Tak. Dostawy OEM i niestandardowe rozwiązania produktowe są dostępne zgodnie z potwierdzonymi specyfikacjami produktu i wymaganiami dotyczącymi zamówień.

Pytanie 8. Jakie informacje są wymagane do wyceny węży hydraulicznych?

Zalecamy podanie:

Średnica wewnętrzna + ciśnienie robocze + płyn hydrauliczny + temperatura + długość + typ złącza + ilość

Pytanie 9. Jak wybrać odpowiedniego dostawcę węży hydraulicznych wysokociśnieniowych?

Wybierz dostawcę, który może pomóc zweryfikować wartości ciśnienia znamionowego, kompatybilność płynów, strukturę wzmocnienia, specyfikacje złączek i dokumentację produktu. Ostateczny wybór powinien opierać się na rzeczywistych warunkach pracy i potwierdzonych specyfikacjach produktu.

Pytanie 10. Jakie standardy są dostępne dla Twoich węży hydraulicznych?

Węże hydrauliczne mogą być zaprojektowane lub dostarczone zgodnie z obowiązującymi normami SAE lub EN, w zależności od aktualnej serii produktu. Proszę określić wymaganą normę, aby można było potwierdzić zgodność produktu.
