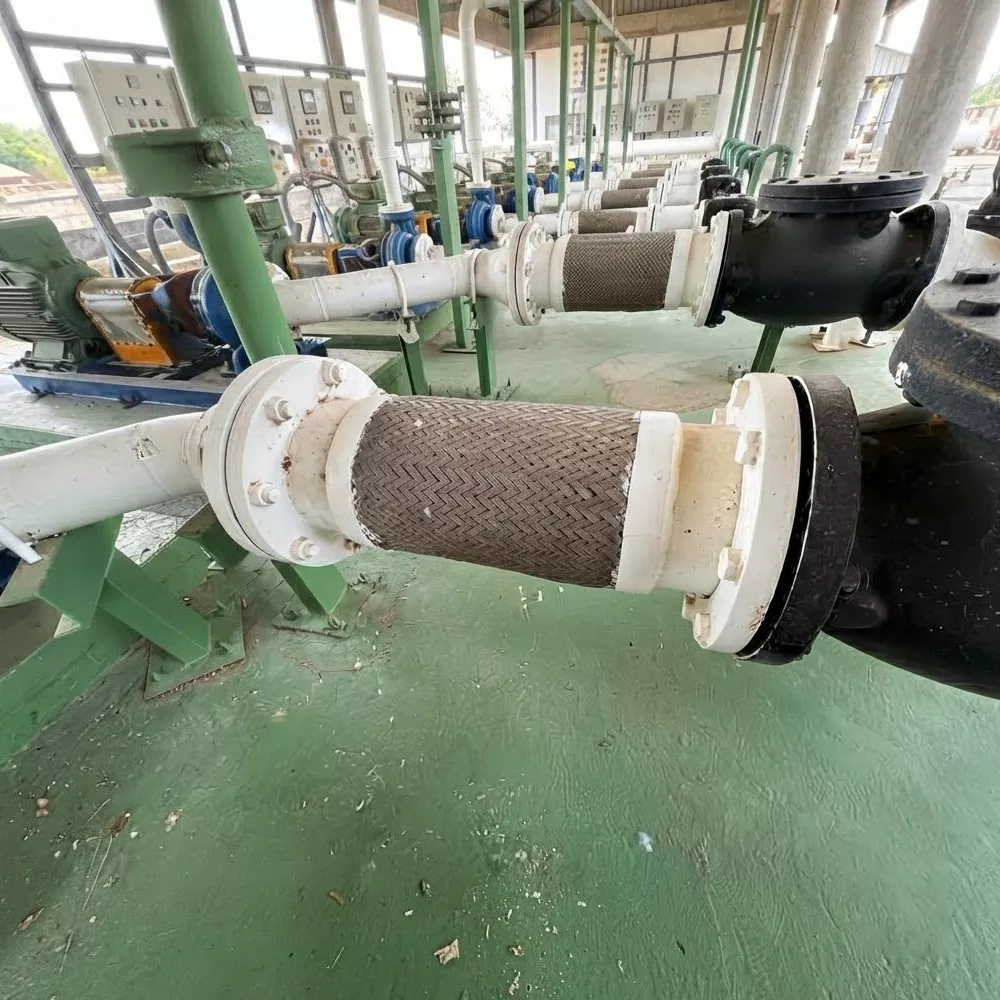

Wąż metalowy w oplocie ze stali nierdzewnej

Tradycyjne sztywne rurociągi są podatne na pękanie, luźne połączenia i nieszczelności spowodowane wibracjami sprzętu, przemieszczeniami wieloosiowymi lub odkształceniami termicznymi. Łącząc elastyczność, ochronę mechaniczną i niezawodne uszczelnienie, węże metalowe w oplocie ze stali nierdzewnej JIDONGDA stanowią doskonałą alternatywę dla sztywnych rurociągów. Ich dwuwarstwowa struktura ochronna — składająca się z wewnętrznej rury falistej kompensującej odkształcenia i zewnętrznego oplotu zapewniającego lepszą ochronę — pochłania obciążenia eksploatacyjne i kompensuje przemieszczenia rurociągu. Węże te zachowują integralność uszczelnienia i stabilność działania przez długi czas, nawet w warunkach ekstremalnych temperatur i wahań ciśnienia. Są szeroko stosowane do łączenia systemów transportu płynów związanych z urządzeniami wirującymi (takimi jak pompy, sprężarki i agregaty prądotwórcze) i stanowią kluczowy element nowoczesnych przemysłowych układów hydraulicznych.

Kluczowe zalety produktu

1. Kompensacja przemieszczeń wielopłaszczyznowych

Obsługuje przemieszczenia osiowe, boczne i kątowe; łagodzi naprężenia rurociągów spowodowane pracą sprzętu oraz rozszerzalnością/kurczeniem cieplnym, zapobiegając w ten sposób pęknięciom rur i poluzowaniu połączeń.

2. Skuteczne tłumienie i ochrona drgań

Skutecznie pochłania i izoluje wibracje pochodzące od urządzeń wirujących (takich jak pompy i sprężarki), zapobiegając przenoszeniu na sąsiednie elementy i rurociągi, co znacznie zmniejsza awaryjność sprzętu.

3. Bardzo szeroki zakres temperatur

Wytrzymuje temperatury od -196°C do +450°C, spełniając wymagania operacyjne w ekstremalnych warunkach, takich jak transport cieczy kriogenicznych, cyrkulacja pary o wysokiej temperaturze i przesył gorących mediów przemysłowych.

4. Doskonała odporność na korozję

Wykonane ze stali nierdzewnej SS304 lub SS316L, zapewniającej odporność na utlenianie, kwasy, zasady i zużycie ścierne; zapewnia długoterminową stabilność w agresywnych środowiskach (np. przemysł morski i chemiczny) i gwarantuje dłuższą żywotność.

5. Kompaktowość, elastyczność i łatwość instalacji

Lekki i giętki materiał umożliwia prowadzenie w ograniczonych lub skomplikowanych przestrzeniach sprzętowych; upraszcza to instalację i skraca czas realizacji projektu.

6. Konfigurowalne specyfikacje i typy połączeń

Obsługuje różne opcje połączeń, w tym gwinty BSP i NPT, kołnierze ANSI/DIN, szybkozłącza i końcówki do spawania; średnicę, długość i konfigurację oplotu (pojedyncza lub podwójna warstwa) można dostosować do konkretnych warunków pracy.

Rygorystyczne testy wydajności i kontrola jakości

1. Standardy testowania

Węże metalowe w oplocie ze stali nierdzewnej są produkowane i testowane w ścisłej zgodności z normami bezpieczeństwa rurociągów przemysłowych EN ISO 10380 i ASME B31.3; spełniają międzynarodowe wymagania techniczne dotyczące bezpieczeństwa, elastyczności i tłumienia drgań dla urządzeń przemysłowych.

2. Symulowane warunki pracy

Prowadzone są kompleksowe testy obejmujące zarówno standardowe, jak i ekstremalne przemysłowe warunki pracy, w tym długotrwałe obciążenia wibracyjne dynamiczne, symulację przemieszczeń wielokierunkowych, cykliczne testy ciśnieniowe przy ciśnieniu 25 barów i cykle termiczne w zakresie od -196°C do +450°C.

3. Kluczowe wyniki testów

- Impulsowy test zmęczenia: Symulowana praca przekraczająca 250 000 cykli; zachował stabilną elastyczność i szczelność przy długotrwałych wibracjach i wahaniach ciśnienia, bez oznak degradacji i awarii.

- Test wytrzymałości połączenia: Złączki pomyślnie przeszły testy na rozerwanie i obciążenie mechaniczne, zapewniając niezawodność połączenia i szczelność uszczelnienia, co znacznie zmniejsza potrzebę przyszłej konserwacji.

- Test stabilności strukturalnej: Po długotrwałych testach na cykle termiczne i wibracje/wstrząsy warstwa oplotu i falista rura wewnętrzna zachowały swoją integralność strukturalną bez deformacji i uszkodzeń, wykazując doskonałą wytrzymałość zmęczeniową.

Praktyczny przykład zastosowania

Przypadek 1: Zastosowanie w układzie hydraulicznym maszyny do ciągłego odlewania (CCM) w zakładzie metalurgicznym

Duże krajowe przedsiębiorstwo metalurgiczne pierwotnie stosowało sztywne rury miedziane w układzie hydraulicznym swojej maszyny do ciągłego odlewania. Długotrwałe wibracje sprzętu i częste zginanie rur prowadziły do ​​skręcania się i wycieków, co skutkowało częstymi przestojami konserwacyjnymi i wysokimi kosztami operacyjnymi. Po przejściu na węże metalowe w oplocie ze stali nierdzewnej firmy JIDONGDA – zdolne wytrzymać ciśnienie robocze 8 MPa przy minimalnym promieniu zgięcia wynoszącym zaledwie trzykrotność średnicy rury – problemy związane z wyciekami i pęknięciami zostały całkowicie wyeliminowane. Awaryjność urządzeń spadła o 90%, a koszty utrzymania jednostki spadły o 40%, zapewniając ciągłą i stabilną pracę układu hydraulicznego.

Praktyczny przykład zastosowania nr 2: Projekt rurociągu platformy morskiej

Firma inżynieryjna z Azji Południowo-Wschodniej specjalizująca się w projektach offshore potrzebowała rurociągów do dostarczania energii i płynów roboczych na platformę morską. Rurociągi musiały wytrzymać trudne warunki pracy, w tym korozję w mgle solnej, wibracje wywołane wiatrem i falami oraz wahania temperatury. JIDONGDA dostarczyła węże zaprojektowane na zamówienie z odpornym na korozję oplotem ze stali nierdzewnej SS316L i ochronnymi osłonami zewnętrznymi. Po trzech latach ciągłej pracy na morzu węże nie wykazywały żadnych oznak korozji, wycieków ani uszkodzeń konstrukcyjnych. Skutecznie wytrzymały agresywne środowisko morskie, zapewniły bezpieczną i stabilną pracę systemu rurociągów platformy oraz umożliwiły klientowi znaczne obniżenie kosztów wymiany i konserwacji sprzętu.

Kluczowe obszary zastosowań

1. Urządzenia przemysłowe: pompy przemysłowe, sprężarki, agregaty prądotwórcze, zautomatyzowane linie produkcyjne

2. Sektor energetyczny: urządzenia wykorzystujące energię odnawialną, systemy elektroenergetyczne, systemy transportu cieczy kriogenicznych

3. Sprzęt morski: silniki morskie, systemy rurociągów okrętowych, wyposażenie pomocnicze platform morskich

4. Przemysł ogólny: systemy parowe i HVAC, precyzyjny sprzęt produkcyjny, systemy transportu płynów chemicznych

Szczegółowe dane techniczne

Zalety marki i usług

Wąż metalowy w oplocie ze stali nierdzewnej JIDONGDA to wyspecjalizowane przedsiębiorstwo integrujące badania i rozwój, produkcję i sprzedaż elastycznych węży ze stali nierdzewnej. Stosujemy dojrzałe procesy produkcyjne — obejmujące formowanie, oplatanie i spawanie — i ściśle przestrzegamy standardów produkcyjnych, zapewniając, że nasze produkty spełniają międzynarodowe normy branżowe. Dzięki wieloletniemu doświadczeniu we współpracy z globalnymi producentami sprzętu, wykonawcami prac inżynieryjnych i dostawcami usług konserwacji przemysłowej eksportujemy nasze produkty do Ameryki Północnej i Łacińskiej, Europy i Azji. Oferujemy usługi OEM i niestandardowe rozwiązania projektowe z krótkim czasem realizacji, wraz z profesjonalną pomocą techniczną w zakresie instalacji i obsługi, dostarczając opłacalne rozwiązania w zakresie węży przemysłowych klientom na całym świecie.

Często zadawane pytania

Pytanie 1: Czy węże metalowe w oplocie ze stali nierdzewnej JIDONGDA mogą kompensować wielowymiarowe przemieszczenie rurociągu?

Nasze produkty zostały specjalnie zaprojektowane, aby wytrzymać trójwymiarowe odkształcenia rurociągów. Węże precyzyjnie kompensują przemieszczenia osiowe, boczne i kątowe spowodowane pracą sprzętu i wahaniami termicznymi, zachowując jednocześnie integralność strukturalną i szczelność.

Pytanie 2: Jaka jest różnica między materiałami węży SS304 i SS316L i który wybrać?

A2: SS304 zapewnia optymalną równowagę kosztów i wydajności, a także dobrą odporność na utlenianie, dzięki czemu nadaje się do standardowych zastosowań przemysłowych obejmujących parę, oczyszczoną wodę i ogólne gazy przemysłowe. SS316L zapewnia doskonałą odporność na korozję kwasową i zasadową, a także zwiększoną udarność w niskich temperaturach, dzięki czemu idealnie nadaje się do wymagających zastosowań, takich jak środowiska morskie, przetwarzanie chemiczne i obsługa płynów kriogenicznych; Wybór materiału można dostosować do konkretnych warunków pracy i charakteru medium.

P3: Czy JIDONGDA oferuje węże wykonane na zamówienie?

A3: Tak. Dane techniczne, takie jak średnica i długość węża, warstwy oplotu oraz rodzaje przyłączy końcowych i osłon ochronnych, można dostosować do wymagań klienta. Nasz zespół techniczny jest gotowy do opracowania rozwiązań „szytych na miarę” w oparciu o specyficzne warunki pracy i parametry sprzętu; realizujemy również zlecenia produkcyjne na podstawie niestandardowych specyfikacji.
