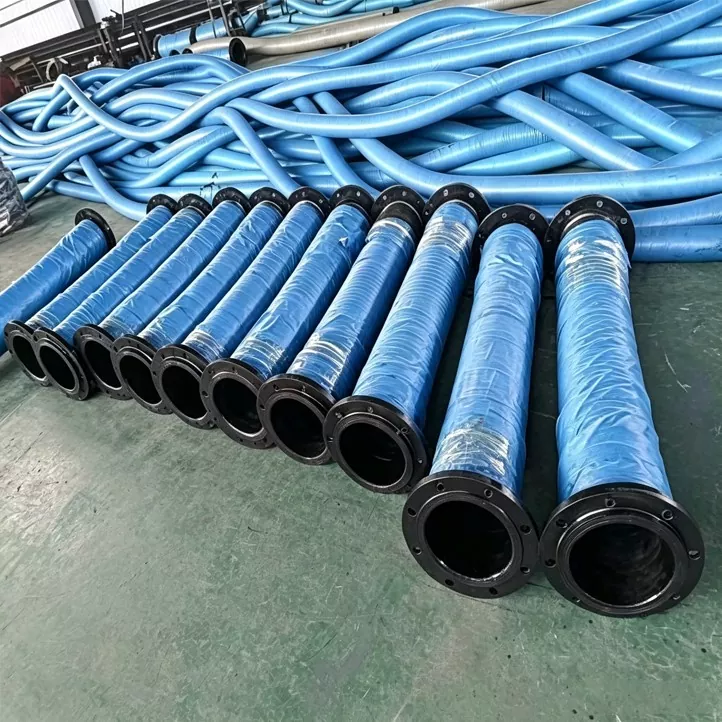

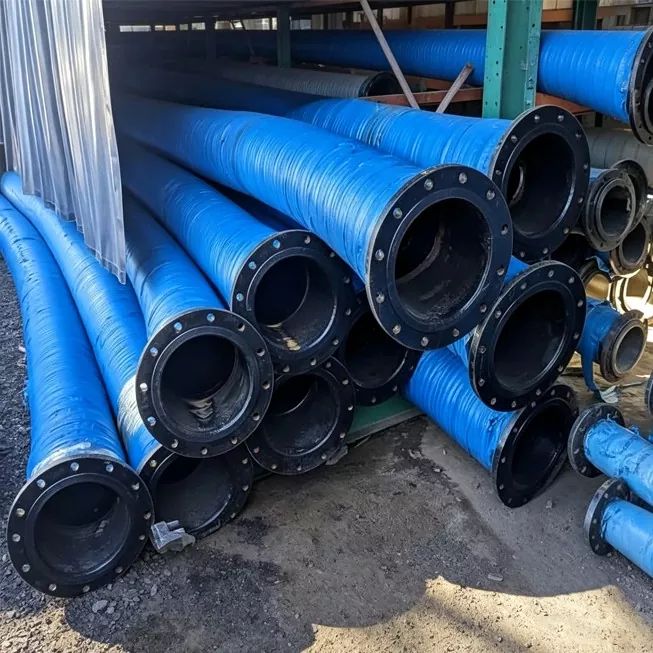

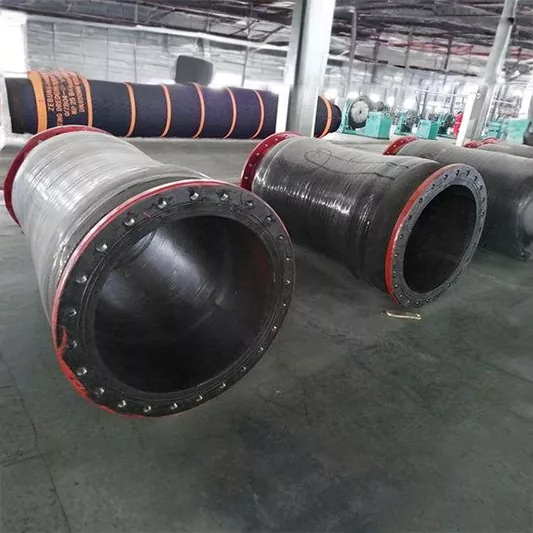

Wąż do szlamu o dużej średnicy

Wąż do gnojowicy JIDONGDA o dużej średnicy to wytrzymała, elastyczna rura gumowa przeznaczona do zastosowań, w których występuje duże ścieranie cząstek i wysoka zawartość części stałych. Wewnętrzna wyściółka wykorzystuje kompozytową formułę gumy o wysokiej odporności na zużycie, w połączeniu z wieloma warstwami wzmacniającymi o wysokiej wytrzymałości i opcjonalnym szkieletem z drutu stalowego spiralnego, umożliwiając ciągłe i stabilne dostarczanie materiału w złożonych mediach, takich jak błoto, zaprawa, żużel i zaprawa budowlana.

W scenariuszach transportu charakteryzujących się dużym zużyciem jest to wydajna alternatywa dla rur stalowych: rury stalowe są podatne na zużycie i pękanie, układ rurociągów jest ograniczony, a częste przestoje w celu konserwacji; podczas gdy węże JIDONGDA łączą w sobie odporność na zużycie, elastyczność i odporność na ciśnienie, umożliwiając długoterminową redukcję kosztów dla klientów z branży inżynieryjnej i górniczej.

Projekt konstrukcyjny i konfiguracja materiałów

Wąż do szlamu o dużej średnicy ma konstrukcję zoptymalizowaną pod kątem odporności na zużycie i stabilności strukturalnej w każdej warstwie, z możliwością dostosowania specyfikacji w oparciu o medium transportowe:

1. Wyściółka wewnętrzna: Odporna na zużycie guma naturalna (NR) + syntetyczna, odporna na zużycie formuła kompozytowa z gumy, odporna na ciągłą erozję powodowaną przez cząstki stałe.

2. Warstwa wzmacniająca: wielowarstwowe uzwojenie włókien o wysokiej wytrzymałości; szkielet z drutu stalowego spiralnego opcjonalny dla warunków wysokiego ciśnienia.

3. Warstwa buforowa: Odporna na uderzenia warstwa przejściowa, buforująca natychmiastowe uderzenie dużych cząstek stałych.

4. Zewnętrzna warstwa ochronna: Odporna na przecięcia, zużycie i promieniowanie UV gumowa powłoka zewnętrzna, odpowiednia do długotrwałego użytku na zewnątrz.

5. Złącza końcowe: Standardowe kołnierze i złącza zaciskowe; szybkozłącza można dostosować do potrzeb wygodnego montażu na miejscu.

Testowanie wydajności i weryfikacja jakości

1. Test odporności na zużycie: Symuluje erozję cyrkulacyjną przy dużej prędkości szlamu mineralnego zawierającego piasek, stopień zużycia wykładziny wewnętrznej jest znacznie niższy niż standard branżowy, a żywotność jest ponad dwukrotnie większa niż w przypadku zwykłych węży do szlamu.

2. Próba ciśnieniowa: Ciśnienie robocze 0,6–1,6 MPa, ciśnienie rozrywające ≥ 3-krotność ciśnienia roboczego; w celu wyeliminowania potencjalnego ryzyka wycieku stosuje się naprzemienne badania ciśnienia wody i szlamu.

3. Testowanie odporności na uderzenia: Symulacja ciągłego uderzenia dużych kruszywa, uderzenia cyklicznego ≥ 10 000 razy; brak pęknięć, wybrzuszeń lub uszkodzeń strukturalnych po testach.

4. Badanie zmęczenia zginającego: wielokrotne zginanie całej rury o dużej średnicy w celu sprawdzenia elastyczności i siły przylegania międzywarstwowego; brak rozwarstwień, wycieków szlamu lub problemów z trwałymi deformacjami.

Przypadki zastosowań inżynieryjnych w świecie rzeczywistym:

Przypadek 1: Projekt transportu odpadów z kopalni żelaza w Mongolii Wewnętrznej

Oryginalne rury stalowe bez szwu transportujące odpady poflotacyjne rudy żelaza zużywały się w ciągu 2–3 miesięcy z powodu cząstek mineralnych o dużej twardości, co skutkowało częstymi przestojami i wysokimi kosztami wymiany.

1. Rozwiązanie: Wybrano elastyczne węże DN400 JIDONGDA ze wzmocnieniem z drutu stalowego, wyłożone specjalnie wykonanym, wyjątkowo odpornym na zużycie materiałem gumowym, odpowiednim do odpadów żelaznych o dużej gęstości.

2. Wyniki użytkowe: Po 16 miesiącach ciągłej pracy zaobserwowano jedynie nieznaczne, równomierne zużycie, bez perforacji. Częstotliwość przestojów konserwacyjnych została zmniejszona o 75%, co pozwoliło zaoszczędzić ponad 100 000 RMB rocznie na kosztach wymiany i konserwacji.

Studium przypadku 2: Projekt pogłębiania i rekultywacji ujścia portów w Azji Południowo-Wschodniej

Pogłębiarki muszą transportować mieszany żwir koralowy i muł na duże odległości. Warunki na morzu wymagają pływających rurociągów, a zwykłe cienkościenne węże łatwo ulegają uszkodzeniu w wyniku uderzenia cząstek.

1. Rozwiązanie: Dostawa węży pogłębiarskich DN600 z całkowicie odporną na promieniowanie UV warstwą zewnętrzną, złączkami kołnierzowymi i opakowaniem z ramą stalową, przystosowanych do transportu morskiego.

2. Wyniki wydajności: Stabilna praca przez cały 8-miesięczny okres budowy, możliwość dostosowania się do pływania i zginania podczas pływów bez wycieków, a wydajność konstrukcji poprawiona o 28% w porównaniu z tradycyjnymi rurociągami sztywnymi.

Tabela parametrów specyfikacji modelu

Obszary zastosowań

1. Systemy rurociągów transportujących szlamy i odpady kopalniane

2. Pompowanie i transportowanie zaprawy i betonu na placu budowy

3. Projekty pogłębiania rzek i transportu osadów

4. Przemysłowe urządzenia do przetwarzania odpadów stałych i osadów

5. Projekty pogłębiania portów i rekultywacji obszarów przybrzeżnych

6. Systemy odprowadzania szlamu z budowy tuneli i podziemnych

7. Rurociągi do transportu surowców cementowych i materiałów budowlanych

Podstawowe zalety

1. Wyściółka wyjątkowo odporna na zużycie: Specjalnie opracowana do mediów o wysokiej zawartości cząstek stałych, znacznie wydłużająca żywotność

2. Duża średnica i duże natężenie przepływu: Spełnia wymagania inżynieryjne dotyczące transportu dużych objętości, poprawiając ogólną wydajność konstrukcji

3. Wzmocniona konstrukcja odporna na uderzenia: skutecznie pochłania uderzenia cząstek, zmniejszając ryzyko nagłego pęknięcia

4. Zaleta elastycznej instalacji: Trudność układania jest znacznie mniejsza niż w przypadku rur stalowych, odpowiednia dla wąskich, krętych i skomplikowanych placów budowy

5. Wielowarstwowe wzmocnienie kompozytowe: Większa ogólna nośność, odpowiednia do ciągłego transportu przy dużych obciążeniach

6. Usługa dostosowywania pełnego projektu: Stopień odporności na zużycie, formułę gumy i styl złącza można dostosować do medium transportowego

Opakowanie, transport i czas dostawy

1 Opakowanie: Mocowanie ramy stalowej + odporna na zużycie folia ochronna, aby zapobiec uszkodzeniom spowodowanym zarysowaniem podczas transportu.

2. Metody transportu: Dopuszczalny jest transport morski, inżynieryjny transport lądowy i transport kontenerowy.

3. Standardowy czas dostawy: 10–30 dni roboczych, może ulec zmianie w zależności od specyfikacji i ilości zamówienia.

Często zadawane pytania

Pytanie 1. Jaką wartość ciśnienia węża do szlamu zaprawowego JIDONGDA o dużej średnicy należy wybrać do transportu odpadów poflotacyjnych w kopalniach?

Odp.: W przypadku standardowych odpadów poflotacyjnych o niskiej i średniej zawartości cząstek stałych zaleca się wąż o ciśnieniu 0,6–1,0 MPa bez szkieletu z drutu stalowego; w przypadku grubych cząstek o dużej gęstości i w warunkach dużych wahań ciśnienia zaleca się model 1,0–1,6 MPa ze wzmocnieniem z drutu stalowego spiralnego, zapewniający 3-krotny współczynnik bezpieczeństwa na rozerwanie, aby zapobiec rozdarciu w wyniku nagłych zmian ciśnienia. Nasz zespół techniczny może zapewnić dostosowane rozwiązania w zakresie doboru w oparciu o stężenie szlamu i parametry pompy.

Pytanie 2. Czy ten wąż do szlamu o dużej średnicy może całkowicie zastąpić rury stalowe w rurociągach stacjonarnych na duże odległości?

Odp.: W przypadku kolan, złączy korpusu pompy i obszarów narażonych na silną erozję i zużycie, rury stalowe można całkowicie wymienić. W przypadku prostych rur głównych na długich dystansach jako materiał podstawowy zaleca się rury stalowe, a w odcinkach łatwo zużywających się stosuje się elastyczne węże JIDONGDA. Węże amortyzują wibracje rurociągu i uderzenia cząstek, zmniejszając ogólne zużycie rurociągu i minimalizując częstotliwość konserwacji.

Pytanie 3. Czy w przypadku zagranicznych zamówień inżynieryjnych JIDONGDA może dostosować średnice, długości i końcówki rur?

O: Tak. Jako profesjonalny producent wspieramy pełną personalizację OEM/ODM. Średnice wewnętrzne mogą być wykonane w zakresie od DN100 do DN1000, a długości pojedynczych elementów można dostosować. Kołnierze, zaciski i specjalne szybkozłączki mogą być wykonane zgodnie z rysunkami. W przypadku mediów specjalnych, takich jak szlam chemiczny, piasek koralowy i szlam o wysokiej zawartości krzemionki, można dostosować formułę wykładziny odpornej na zużycie. Do zamówień eksportowych dołączony jest pełny zestaw raportów z kontroli jakości.
